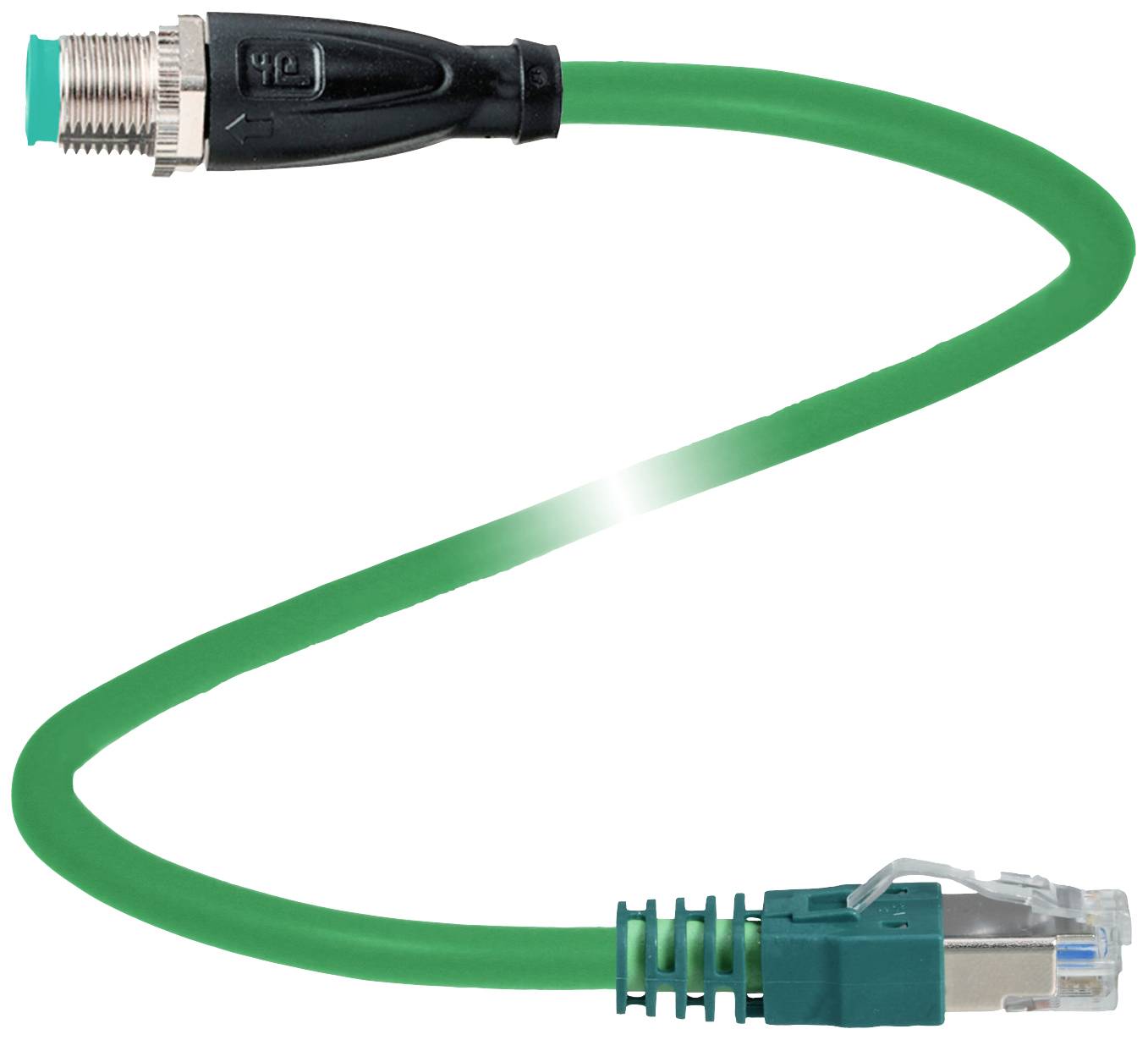

Name: Pepperl+Fuchs V1SD-G-GN80M-PUR-E1S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134556, piny: 4, 8, 80 m,
Brand: Pepperl+Fuchs
SKU: 2630848
Availability: BackOrder

Technické parametre

Typ: V1SD-G-GN80M-PUR-E1S-V45-G

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: ethernet

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zástrčka RJ45

Počet pólov: 4
8

Dĺžka kábla: 80 m

Materiál plášťa: PUR

Menovité napätie: 60 V/DC

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 6 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zástrčka M12

Farba: RAL 6018 (zelenožltá)

Typ závitu, šírka pripojenie: M12 x 1

Kódovanie: typ D

Materiál kontaktu: au

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

: IP68
IP69
IP20

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 70134556

Obsah: 1 ks

Priemer: 6 mm

Ø kábla do: 6 mm

Priemer kábla (rozsah): 6 mm (max)

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630848 Pepperl+Fuchs V1SD-G-GN80M-PUR-E1S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134556, piny: 4, 8, 80 m,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630848 Pepperl+Fuchs V1SD-G-GN80M-PUR-E1S-V45-G upravený zástrčkový konektor pre senzory - aktory, 70134556, piny: 4, 8, 80 m,

Popis

Kábel zbernice Ethernet M12 konektor rovný D-kódovaný na RJ45; Ethernet kódovaný, 4-pin, PUR kábel, zelený, Cat5e,; tienené, UL-schválené, vhodné pre vlečné reťaze; Dĺžka: 80m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zástrčka
Dizajn: M12
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 4
Kódovanie: D-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: RJ45
Verzia: rovná
Západka: Západka
Počet palíc: 8
Kódovanie: EtherNet/IP / PROFINET
elektrické údaje
Prevádzkové napätie: Max 48VAC / 60VDC
zhoda
Stupeň ochrany: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101 | Konektor RJ45: IEC 60603-7
Kategória komponentu: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
Horľavosť: IEC 60332-1-2 / UL 2556
Podmienky prostredia
teplota okolia
Konektor 1: -40... 90 °C (-40 ... 194 °F)
Pevný kábel: -30 ... 70 °C (-22 ... 158°F)
Flexibilný kábel: -20 ... 70 °C (-4 ... 158°F)
mechanické údaje
konektor 1
Uťahovací moment: 0,6 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 14 mm
Cykly párenia: min. 100
Tienenie: Štít umiestnený na skrutkovom spoji
Stupeň krytia: IP68 / IP69
konektor 2
Ochrana proti vibráciám: k dispozícii
Cykly párenia: min. 100
Tienenie: tienenie pripojené ku konektoru
Ochranný druh IP20
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
Priemer puzdra: 6 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 60 N / 100 mm
Farba plášťa: zelená (podobná RAL 6018)
Počet jadier: 4
Prierez drôtu: 0,34 mm 2 / 22 AWG
farba jadra: jadro 1-1: žltá | Drôt 2-3: biely | drôt 3-2: oranžový | Jadro 4-6: modré
Štruktúra jadra: 7 x 0,254 mm Ø | skrútené do párov, aby vytvorili hviezdnu štvoricu
Tienidlo: hliníková laminovaná polyesterová fólia | Cu vrkoč, pocínovaný
Dĺžka: 80 m
Vhodnosť ťahacej reťaze
Cykly ťažnej reťaze: max. 1000000
Rýchlosť pojazdu: max 3 m/s
Dojazd: max 5 m
Zrýchlenie: max 2 m/s 2 materiál
Sloboda LABS: áno
Bez halogénov: áno
konektor 1
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, čierne
Kontaktná plocha: Au
Horľavosť: V-2
konektor 2
Telo rukoväte: PA, zelená
Horľavosť: V-0
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
Horľavosť: FT2
