Name: Pepperl+Fuchs V3-4A-E2-V19 70132541 pasívny box senzor/ aktor viacpólový rozvádzač 1 ks
Brand: Pepperl+Fuchs
SKU: 2630220
Availability: BackOrder

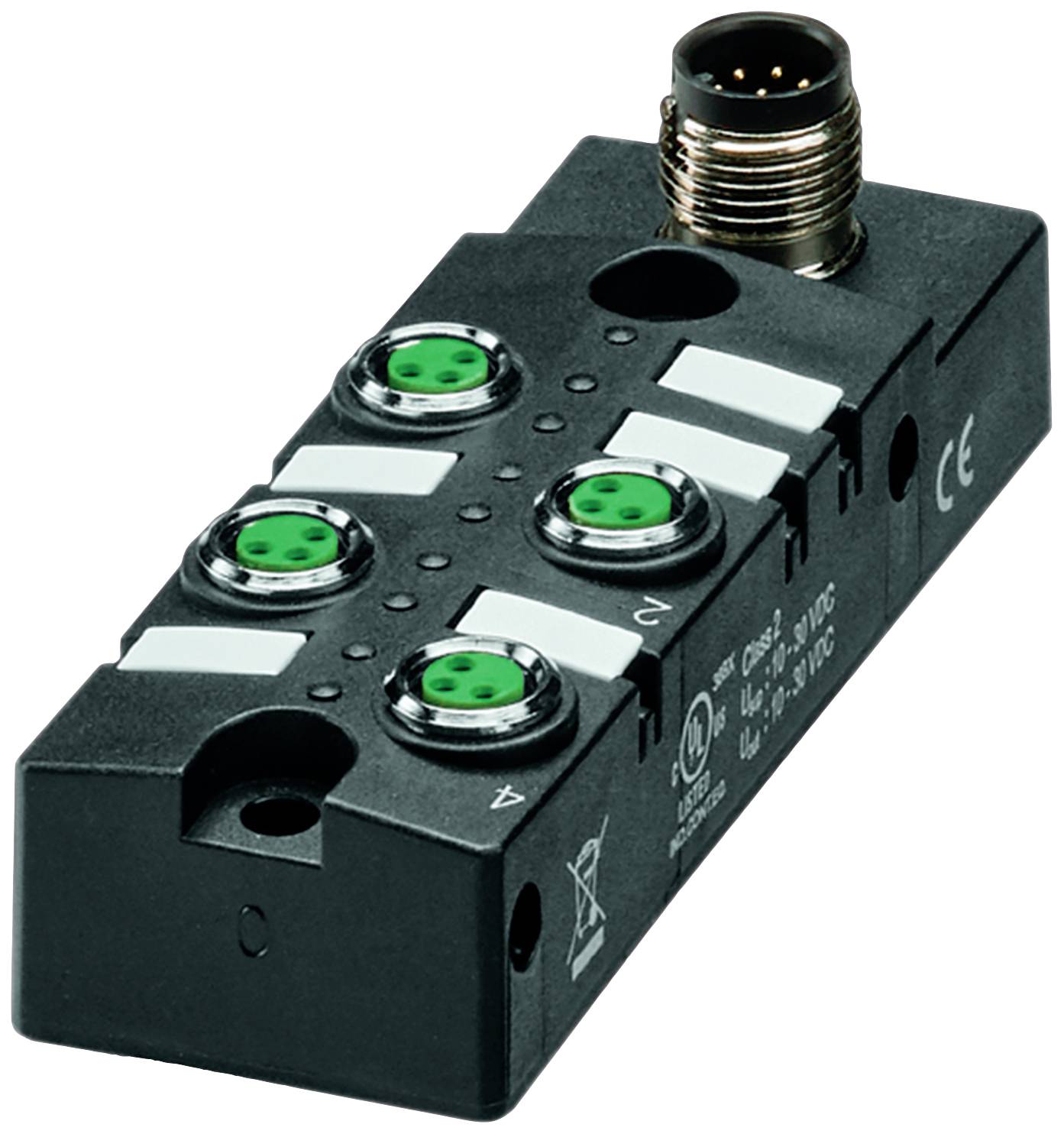

Čierny rozvádzací blok M12 so štyrmi zelenými pripojovacími zásuvkami a kovovým konektorom na vrchu, používaný pre priemyselné zapojenia.

Ilustračný obrázok

Kategória výrobku

pasívny box senzor/ aktor

Počet rozdeľovačov

Osadenie

jednoduché

Typ

V3-4A-E2-V19

Stavový indikátor

s LED

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet

Celkom (85,99 € / kus)

85,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: pasívny box senzor/ aktor

Osadenie: jednoduché

Typ: V3-4A-E2-V19

Počet rozdeľovačov: 4

Stavový indikátor: s LED

Pripojenie: zástrčka M12

: IP67

Prúdová zaťažiteľnosť na každý slot: 2 A

Max. teplota: 80 °C

Min. teplota: -25 °C

Druh pripojenia (rozdeľovacia boxy): zástrčka M12

Materiál puzdra: PBT

Počet kontaktov: 8

Číslo výrobcu: 70132541

Obsah: 1 ks

Pólov: 8

Prúdová zaťažiteľnosť (spolu): 2 A

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 2 A

Bezdrôtové nabíjanie function: nie

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 pasívny box senzor/ aktor viacpólový rozvádzač 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 pasívny box senzor/ aktor viacpólový rozvádzač 1 ks

Popis

Pasívny rozvádzač 4 x M8 jednoradový, s 8-pin; konektor M12

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Prevedenie: 4x M8
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M12
Uzamykanie: skrutkové spojenie
Počet palíc: 8
Kódovanie: A-kódované
Číslo súboru UL: E223772
Indikátory/ovládacie prvky
Zelená LED: Napájacie napätie na modul
Žltá LED: zobrazenie stavu I/O
elektrické údaje
Prevádzkové napätie: 24VDC, max 30VDC
Prevádzkový prúd: ≤ 5 mA na kanálový zobrazovací prvok
Prúdová zaťažiteľnosť: ≤ 2 A na kanál, | ≤ 2 A na slot, | ≤ 2 A celkový prúd na distribútora
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104 | Konektor M12 x 1 : IEC 61076-2-101
Horľavosť: UL 94
Podmienky prostredia
Teplota okolia: -25 ... 80 °C (-13 ... 176F)
mechanické údaje
konektor 1
Uťahovací moment: 0,2 Nm
Cykly párenia: min. 100
konektor 2
Uťahovací moment: 0,4 Nm
Cykly párenia: min. 100
Ochranný druh IP67
materiál
Konektor
Skrutkové spojenie: zliatina Cu, poniklovaná
Telo rukoväte: PBT, čierna
Tesnenie: FKM
Kontaktná plocha: Ni/Au
Horľavosť: V-0
Všeobecné informácie
Upozornenie: Pri ukladaní káblov dodržujte prípustné polomery ohybu, pretože nadmerné ohybové sily ohrozujú stupeň ochrany. | Zachyťte mechanické zaťaženie pred konektorom, napríklad pomocou sťahovacích pások. | Pred uvedením do prevádzky zatvorte nepoužívané sloty. Zodpovedajúce uzamykacie prvky nájdete v časti „Príslušenstvo“.

Popis

Pasívny rozvádzač 4 x M8 jednoradový, s 8-pin; konektor M12

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Prevedenie: 4x M8
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M12
Uzamykanie: skrutkové spojenie
Počet palíc: 8
Kódovanie: A-kódované
Číslo súboru UL: E223772
Indikátory/ovládacie prvky
Zelená LED: Napájacie napätie na modul
Žltá LED: zobrazenie stavu I/O
elektrické údaje
Prevádzkové napätie: 24VDC, max 30VDC
Prevádzkový prúd: ≤ 5 mA na kanálový zobrazovací prvok
Prúdová zaťažiteľnosť: ≤ 2 A na kanál, | ≤ 2 A na slot, | ≤ 2 A celkový prúd na distribútora
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104 | Konektor M12 x 1 : IEC 61076-2-101
Horľavosť: UL 94
Podmienky prostredia
Teplota okolia: -25 ... 80 °C (-13 ... 176F)
mechanické údaje
konektor 1
Uťahovací moment: 0,2 Nm
Cykly párenia: min. 100
konektor 2
Uťahovací moment: 0,4 Nm
Cykly párenia: min. 100
Ochranný druh IP67
materiál
Konektor
Skrutkové spojenie: zliatina Cu, poniklovaná
Telo rukoväte: PBT, čierna
Tesnenie: FKM
Kontaktná plocha: Ni/Au
Horľavosť: V-0
Všeobecné informácie
Upozornenie: Pri ukladaní káblov dodržujte prípustné polomery ohybu, pretože nadmerné ohybové sily ohrozujú stupeň ochrany. | Zachyťte mechanické zaťaženie pred konektorom, napríklad pomocou sťahovacích pások. | Pred uvedením do prevádzky zatvorte nepoužívané sloty. Zodpovedajúce uzamykacie prvky nájdete v časti „Príslušenstvo“.
