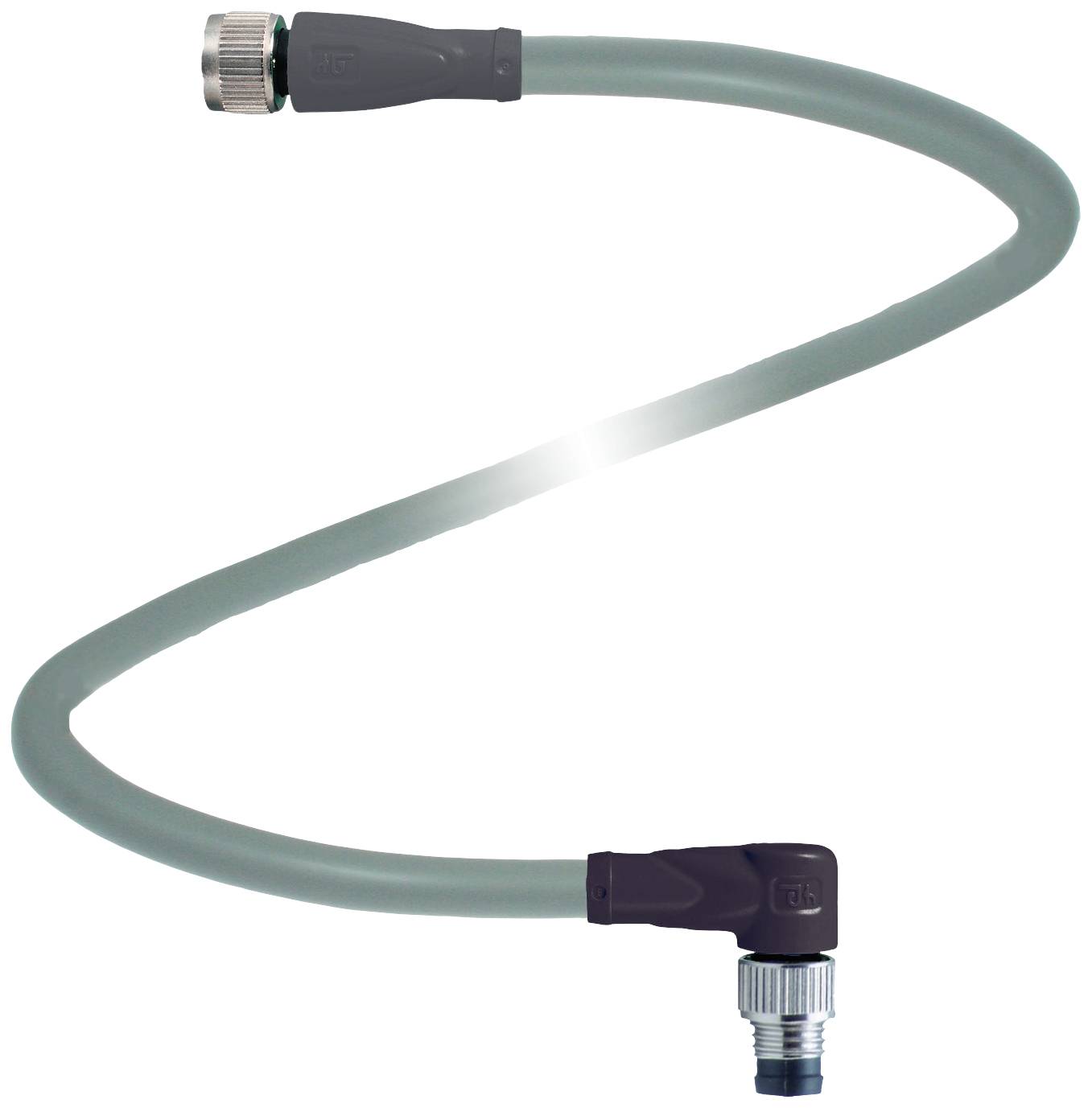

Ilustračný obrázok
Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pre senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M8, rovná
Strana pripojenia B
zástrčka M8, zahnutá
Počet pólov
3
3
Dĺžka kábla
0.6 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (29,99 € / kus)
29,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V3-GM-0,6M-PUR-V3-WM
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M8, rovná
- Strana pripojenia B
zástrčka M8, zahnutá
- Počet pólov
3
3
- Dĺžka kábla
0.6 m
- Materiál plášťa
PUR
- Menovité napätie
60 V/DC
- Menovitý prúd
3 A
- Menovitý prúd - filter
3 A
- Prierez pripojovacieho vodiča (max.)
0.25 mm²
- Vonkajší Ø
4.3 mm
- Prierez vodiča (káble senzor-aktor)
0.25 mm²
- Pripojenie
konektor M8
- Typ závitu, šírka pripojenie
M8 x 1
- Kódovanie
typ A
- Materiál kontaktu
zlato
- Kontaktná plocha
zlato
IP67
- Vlastnosti
možno použiť pre vlečenie
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
240817-0003
- Obsah
1 ks
- Priemer
4.3 mm
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0.25 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2630834 Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pre senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2630834 Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pre senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1
Popis
Pripojovací kábel, M8, dĺžka: 0,6 m
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M8
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 3
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: zástrčka
- Dizajn: M8
- Verzia: uhlová
- Uzamykanie: skrutkové spojenie
- Počet palíc: 3
- Kódovanie: A-kódované
- elektrické údaje
- Prevádzkové napätie: Max 48VAC / 60VDC
- Prevádzkový prúd: Max 3A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Bez halogénov: IEC 60754-1
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -40 ... 80 °C (-40 ... 176F)
- Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,4 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie
- Cykly párenia: min. 100
- Ochranný druh IP67
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,3 mm
- polomer ohybu:> 15 x priemer kábla, pohyblivý |> 8 x priemer kábla, napevno inštalovaný
- Pevné uloženie plášťa: max 80 N / 500 mm
- Farba plášťa: šedá (podobná RAL 7001)
- Počet jadier: 3
- Prierez drôtu: 0,25 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 14 x 0,15 mm Ø
- Dĺžka: 0,6 m
- Skratka kábla: Li 9Y 11Y 3 x 0,25
- Vhodnosť ťahacej reťaze
- Cykly ťažnej reťaze: max 50 / deň
- Rýchlosť pojazdu: max 0,3 m/s
- materiál
- Bez halogénov: áno
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PUR na báze polyéteru
- Izolácia jadra: PP
- Chemická odolnosť: dobrá
- Odolnosť voči mikróbom: áno
- Odolnosť proti hydrolýze: áno
