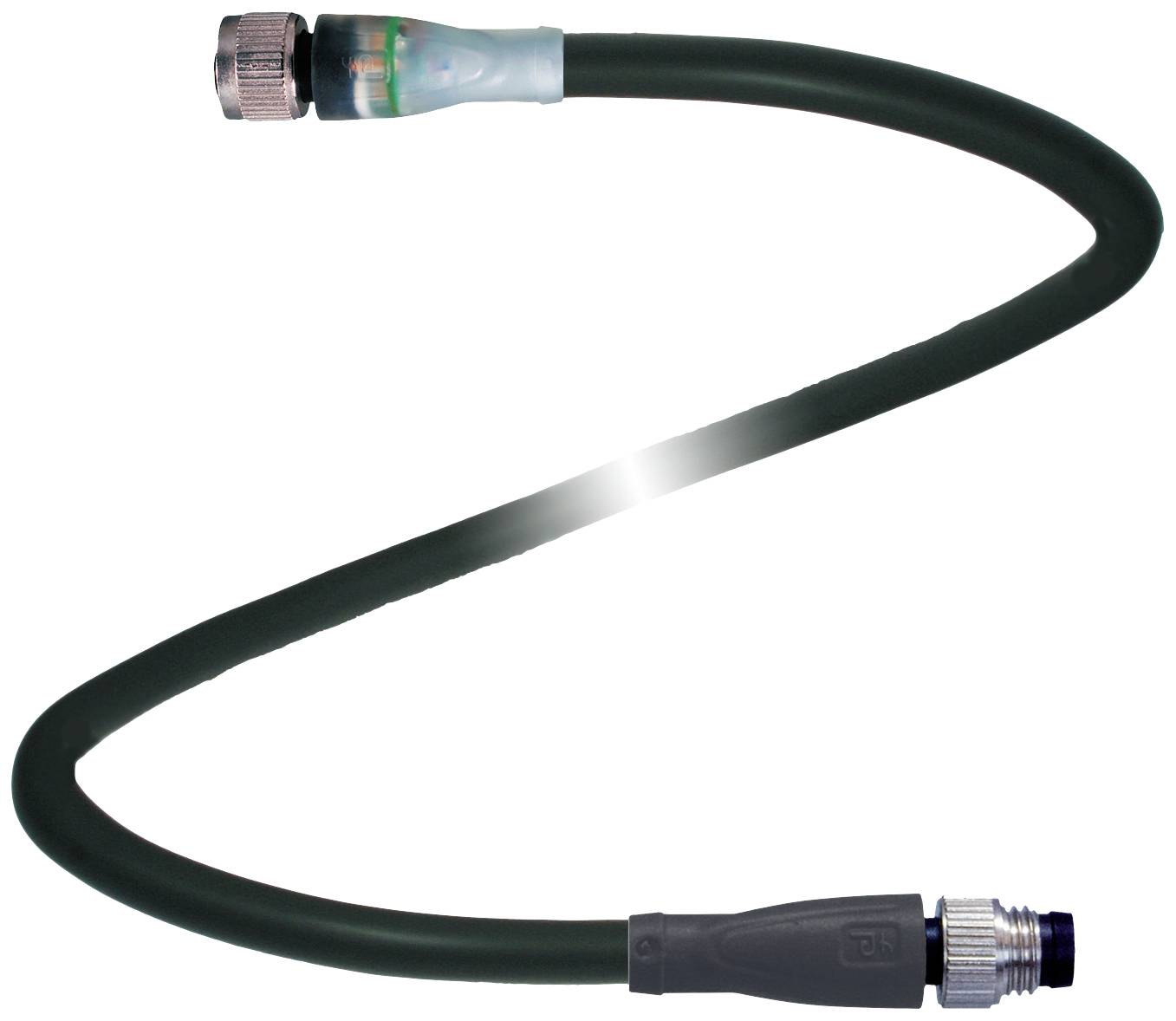

Name: Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pre senzory - aktory, 240818-100001, piny: 3, 3, 5
Brand: Pepperl+Fuchs
SKU: 2630842
Availability: BackOrder

Technické parametre

Typ: V3-GM-E2-BK5M-PUR-U-V3-GM

Kategória výrobku: upravený zástrčkový konektor pre senzory - aktory

Prevedenie: Rovná

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M8, rovná

Strana pripojenia B: zástrčka M8, rovná

Počet pólov: 3
3

Dĺžka kábla: 5 m

Materiál plášťa: PUR

Menovité napätie: 24 V/DC

Menovitý prúd: 3 A

Menovitý prúd - filter: 3 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.3 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zástrčka

Typ závitu, šírka pripojenie: M8 x 1

Kódovanie: typ A

Kontaktná plocha: au

Maximálny prierez: 0.34 mm²

Prierez min: 0.34 mm²

: IP67

Vlastnosti: možno použiť pre vlečenie

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 240818-100001

Obsah: 1 ks

Priemer: 4.3 mm

Ø kábla do: 4.3 mm

Ø kábla od: 4.3 mm

Priemer kábla (rozsah): 4.3 - 4.3 mm

Bezdrôtové nabíjanie function: nie

Ø kábla: 0,34 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2630842 Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pre senzory - aktory, 240818-100001, piny: 3, 3, 5

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630842 Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pre senzory - aktory, 240818-100001, piny: 3, 3, 5

Popis

Pripojovací kábel, M8, dĺžka: 5 m

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
konektor 1
Pripojenie: zásuvka
Dizajn: M8
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
konektor 2
Pripojenie: zástrčka
Dizajn: M8
Verzia: rovná
Uzamykanie: skrutkové spojenie
Počet palíc: 3
Kódovanie: A-kódované
Číslo súboru UL: E231213
Indikátory/ovládacie prvky
Zelená LED: prevádzkový displej
Žltá LED: Pin 4 funkčný displej
elektrické údaje
Prevádzkové napätie: max. 24 V DC -20% / +25%
Prevádzkový prúd: Max 3A
zhoda
Stupeň ochrany: EN 60529
Konektor: M8 x 1 konektor: IEC 61076-2-104
Horľavosť: UL 1581; EN 60332-2-2
Bez halogénov: IEC 60754-1
Schválenia a certifikáty
Schválenie UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
Podmienky prostredia
teplota okolia
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Pevný kábel: -40 ... 80 °C (-40 ... 176F)
Flexibilný kábel: -20 ... 80 °C (-4 ... 176F)
Stupeň znečistenia: 3
mechanické údaje
Konektor
Uťahovací moment: 0,4 Nm
Ochrana proti vibráciám: k dispozícii
Montáž nástroja: Pozdĺžne ryhovanie
Cykly párenia: min. 100
Ochranný druh IP67
Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 6
Priemer puzdra: 4,3 mm
polomer ohybu:> 10 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
Tesný strih bundy: max 80 N / 300 mm
Farba plášťa: čierna (podobná RAL 9005)
Počet jadier: 3
Prierez drôtu: 0,34 mm 2
Farba vodiča: Vodič 1: hnedý | Drôt 3: modrý | Vodič 4: čierny
Štruktúra jadra: 42 x 0,1 mm Ø
Dĺžka: 5 m
Skratka kábla: Li 9Y 11Y 3 x 0,34
Vhodnosť ťahacej reťaze
Cykly ťažnej reťaze: minimálne 5 000 000
Rýchlosť pojazdu: max 3,3 m/s
Dojazd: max 5 m
Zrýchlenie: max 5 m/s 2
Torzné cykly: min.1 000 000
Torzné napätie: ±180°/m
materiál
Sloboda LABS: áno
Bez halogénov: áno
Konektor
Skrutkové spojenie: zinkový odliatok, poniklovaný
Telo rukoväte: TPU, priehľadné/čierne
Kontaktná plocha: Au
Horľavosť: V-2
kábel
Plášť: PUR na báze polyéteru
Izolácia jadra: PP
UV odolnosť: áno
Chemická odolnosť: dobrá
Odolnosť voči oleju: áno
Odolnosť voči chladiacemu mazivu: áno
Odolnosť voči mikróbom: áno
Odolnosť proti hydrolýze: áno
Horľavosť: FT2
