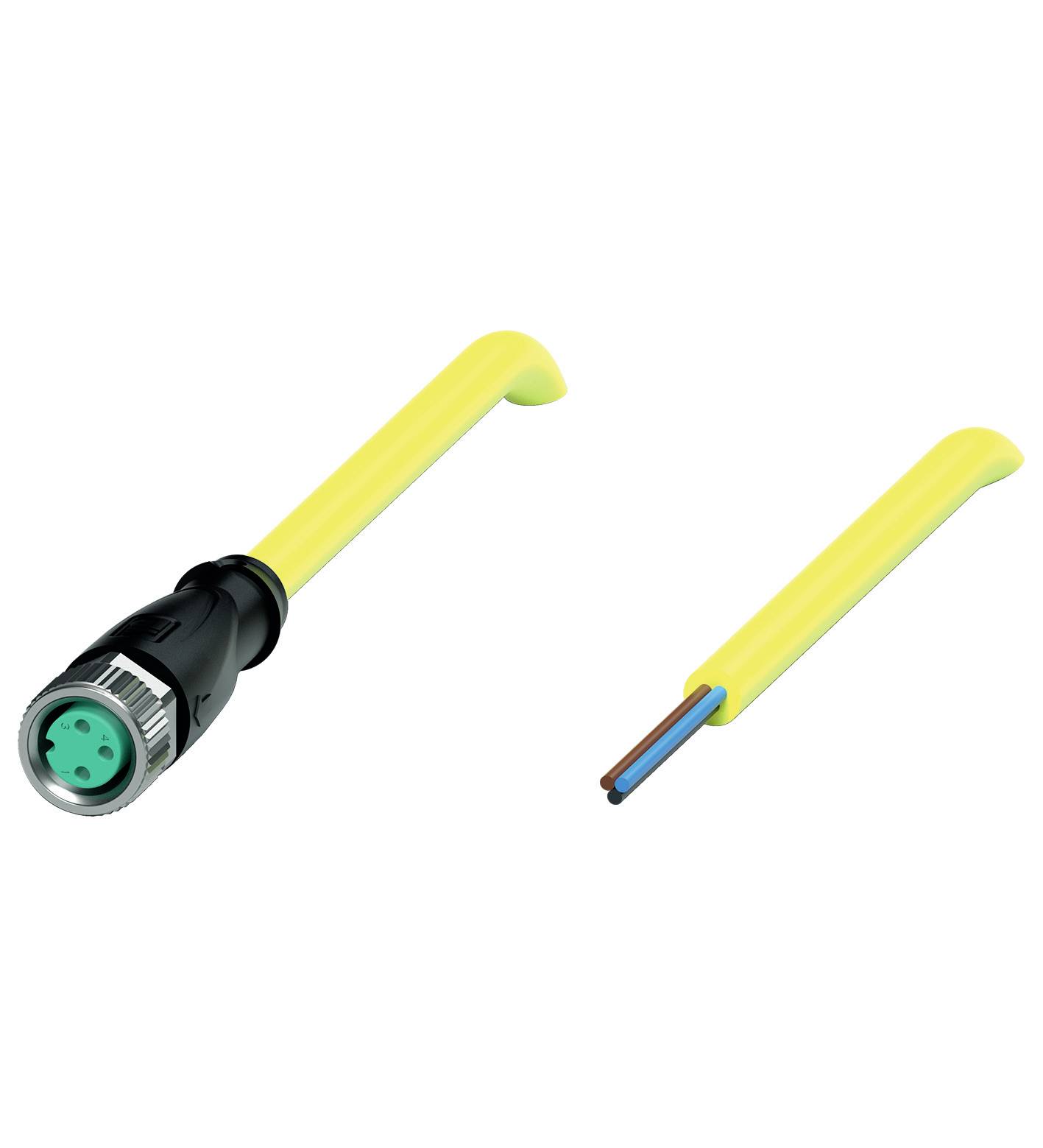

Ilustračný obrázok
Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
Strana pripojenia A
zásuvka M8, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
3
Dĺžka kábla
5 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (27,99 € / kus)
27,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Typ
V3-GM-YE5M-PVC-U
- Kategória výrobku
upravený zástrčkový konektor pre senzory - aktory
- Strana pripojenia A
zásuvka M8, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
3
- Dĺžka kábla
5 m
- Materiál plášťa
PVC
- Menovité napätie
60 V/DC
- Menovitý prúd
3 A
- Menovitý prúd - filter
3 A
- Prierez pripojovacieho vodiča (max.)
0.34 mm²
- Vonkajší Ø
4.3 mm
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Pripojenie
zásuvka
- Typ závitu, šírka pripojenie
M8 x 1
- Typ závitu, pripojenie kábla a montáž
M8 x 1
- Kódovanie
typ A
- Materiál kontaktu
Au (zlato)
- Kontaktná plocha
Au (zlato)
- Maximálny prierez
0.34 mm²
IP68
- Vlastnosti
kódové označenie A
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnenia
skrutkovacie
- Číslo výrobcu
456515
- Obsah
1 ks
- Priemer
4.3 mm
- Ø kábla do
4.3 mm
- Priemer kábla (rozsah)
4.3 mm (max)
- Bezdrôtové nabíjanie function
nie
- Ø kábla
0,34 mm²
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2631513 Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2631513 Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pre senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Popis
Káblová zásuvka, M8, 3-pin, PVC kábel, dĺžka: 5 m, žily: 3 x 0,34 mm2
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Všeobecné dáta
- konektor 1
- Pripojenie: zásuvka
- Dizajn: M8
- Verzia: rovná
- Uzamykanie: skrutkové spojenie
- Počet palíc: 3
- Kódovanie: A-kódované
- konektor 2
- Pripojenie: voľný koniec kábla
- elektrické údaje
- Prevádzkové napätie: Max 48VAC / 60VDC
- Prevádzkový prúd: Max 3A
- zhoda
- Stupeň ochrany: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Horľavosť: UL 1581, IEC 60332-1-2
- Schválenia a certifikáty
- Schválenie UL: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (kábel)
- Číslo súboru UL: E231213
- Podmienky prostredia
- teplota okolia
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Pevný kábel: -25 ... 80 °C (-13 ... 176F)
- Kábel, pohyblivý: -5 ... 80 °C (23 ... 176F)
- Stupeň znečistenia: 3
- mechanické údaje
- Konektor
- Uťahovací moment: 0,4 Nm
- Ochrana proti vibráciám: k dispozícii
- Montáž nástroja: Pozdĺžne ryhovanie a šesťhranná matica SW = 9 mm
- Cykly párenia: min. 100
- Ochranný druh IP68
- Kábel: podľa IEC/EN 60228 (DIN VDE 0295) trieda 5
- Priemer puzdra: 4,3 mm
- polomer ohybu:> 15 x priemer kábla, pohyblivý |> 5 x priemer kábla, napevno inštalovaný
- Tesný strih bundy: max 50 N / 300 mm
- Farba plášťa: žltá (podobná RAL 1021)
- Počet jadier: 3
- Prierez drôtu: 0,34 mm 2
- Farba vodiča: Vodič 1: hnedý | Drôt 3: modrý | Vodič 4: čierny
- Štruktúra jadra: 19 x 0,15 mm Ø
- Dĺžka: 5 m
- Skratka kábla: Li YY 3 x 0,34
- materiál
- Konektor
- Skrutkové spojenie: zinkový odliatok, poniklovaný
- Telo rukoväte: TPU, čierne
- Tesnenie: FKM
- Kontaktná plocha: Au
- Horľavosť: V-2
- kábel
- Plášť: PVC
- Izolácia jadra: PVC
- Horľavosť: FT1
