Name: Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece
Brand: Pepperl+Fuchs
SKU: 2630685
Availability: BackOrder

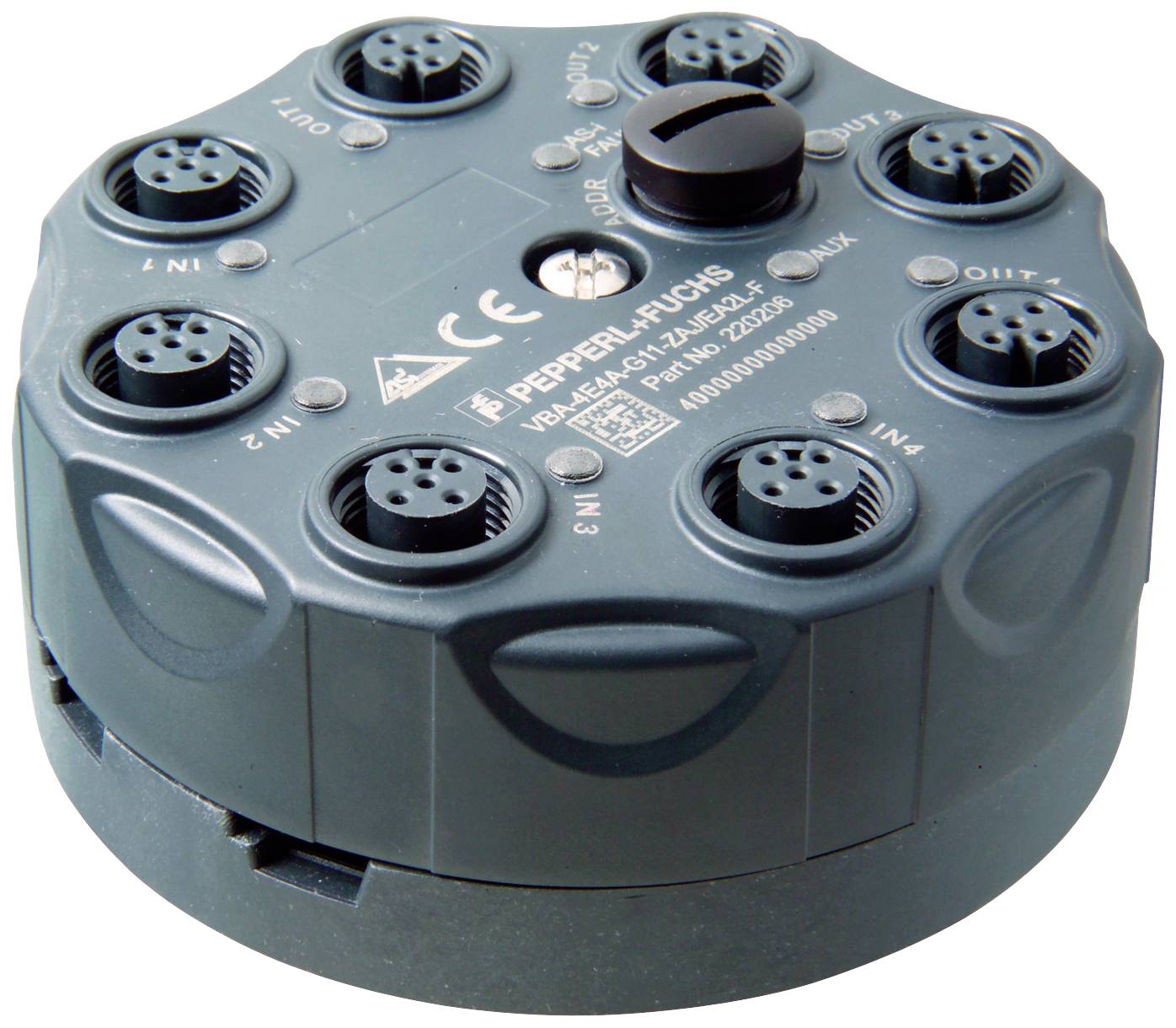

Guľatý, tmavosivý rozvodný prístroj s viacerými zásuvnými prípojkami, obchodnou značkou a označením CE na hornej strane.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

aktívny box senzor / aktor

Typ

VAA-4E4A-G11-ZAJ/EA2L-F

Stavový indikátor

s LED

Druh signálu

PNP

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (239,99 € / kus)

239,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: aktívny box senzor / aktor

Typ: VAA-4E4A-G11-ZAJ/EA2L-F

Stavový indikátor: s LED

Druh signálu: PNP

Pripojenie: KONEKTOR

: IP68
IP69K

Prúdová zaťažiteľnosť na každý slot: 2 A

Celkový prúd (jednoduché napájanie): 6 A

Max. teplota: 70 °C

Min. teplota: -25 °C

Materiál puzdra: PBT PC

Hmotnosť: 200 g

Číslo výrobcu: 220205

Obsah: 1 ks

Vlastnosti: s prepäťovou ochranou

Rad: AS-Interface

Prúdová zaťažiteľnosť (spolu): 240 mA

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 2 A

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Popis

Modul G11 4 vstupy a 4 výstupy, špecifikácia AS-Interface: V3.0, napätie: = (UAUX - 0,5 V), napätie: 12 ... 31 V, stupeň krytia: IP68 / IP69K, stupeň krytia: EN 60529:2000, upevnenie: montážna platňa

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ predplatiteľa: Štandardný predplatiteľ
Špecifikácia AS-Interface: V3.0
Požadovaná špecifikácia brány: ≥ V2.1
Profil: S-7.F
IO kód: 7
ID kód: F
ID1 kód: F
ID2 kód: E
Číslo súboru UL: E223772
Indikátory/ovládacie prvky
LED AS-i/FAULT: zobrazenie stavu; LED viacfarebné | zelená: normálna prevádzka | červená: chyba komunikácie | bliká žlto/červeno: adresa 0 | Blikajúca zelená/červená: Preťaženie napájania snímača alebo preťaženie výstupu alebo prerušenie vedenia
LED AUX: Externé pomocné napätie U pomocný ; Dvojitá LED zelená/červená | zelená: napätie OK | červená: Obrátené napätie
LED IN: stav spínania (vstup); 4 žlté LED diódy
LED OUT: stav spínania (výstup); 4 LED žltá/červená | žltá: výstup aktívny | červená: preťaženie výstupu alebo prerušenie vedenia
elektrické údaje
Pomocné napätie (výstup): 20 ... 30 V DC PELV
Menovité prevádzkové napätie: 18,0 ... 31,6 V z AS-Interface
Menovitý prevádzkový prúd: ≤ 40 mA (bez snímačov) / max. 240 mA
Trieda ochrany: III
Prepäťová ochrana: U pomocný , U e : kategória prepätia III, bezpečne izolované zdroje (PELV)
vstup
Počet/typ: 4 vstupy pre 2 alebo 3 drôtové snímače (PNP), DC | alternatívne 2 vstupy pre 4-vodičové snímače (PNP), DC
Napájanie: z AS-Interface
Napätie: 12... 31 V
Prúdová zaťažiteľnosť: ≤ 200 mA, odolné proti preťaženiu a skratu
Vstupný prúd: ≤ 9 mA (interne obmedzené)
Spínací bod: podľa DIN EN 61131-2 (typ 2)
0 (netlmené): ≤ 3 mA
1 (tlmené): ≥ 5 mA
oneskorenie signálu:< 1 ms (vstup/AS rozhranie)
VÝCHOD
Počet/typ: 4 elektronické výstupy, PNP, ochrana proti preťaženiu a skratu
Napájanie: z externého pomocného napätia U pomocný
Napätie: ≥ (U pomocný - 0,5 V)
Prúd: 2A na výstup | TB ≤ 40 °C: 6 A celkom | TB ≤ 70 °C: súčet O1 + O2 maximálne 2 A, súčet O3 + O4 maximálne 2 A
Galvanická izolácia
Vstup/výstup: bezpečné oddelenie, menovité izolačné napätie 40 V DC
Výstup/AS-Interface: bezpečné oddelenie, menovité izolačné napätie 40 V DC
Dodržiavanie zásad
Elektromagnetická kompatibilita
Smernica 2014/30/EÚ: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007
Zhoda s normami
Stupeň ochrany: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Vstup: EN 61131-2:2007
Emisie: EN 61000-6-4:2007
Rozhranie AS: EN 62026-2:2013
Imunita: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
Relatívna vlhkosť: 85% bez kondenzácie
Klimatické podmienky: Len na použitie v interiéri
Prevádzková nadmorská výška: ≤ 2000 m nad morom
Odolnosť voči nárazom a nárazom: 30 G , 11 ms v 6 priestorových smeroch 3 výboje | 10 G , 16 ms v 6 priestorových smeroch 1000 otrasov
Odolnosť voči vibráciám: 0,75 mm 10... 57Hz, 5g 57... 150 Hz, 20 cyklov
Stupeň znečistenia: 3
mechanické údaje
Stupeň krytia: IP68 / IP69K
Pripojenie: AS rozhranie/U pomocný : AS-Interface plochý kábel | Vstupy/Výstupy: kruhový konektor M12
materiál
Kryt: PBT PC
Upevňovacia skrutka: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Hmotnosť: 200 g
Uťahovací moment pre skrutky krytu: 1,8 Nm
Uťahovací moment káblovej vývodky: 0,4 Nm
Upevnenie: montážna doska

Popis

Prevedenie

Všeobecné dáta
Typ predplatiteľa: Štandardný predplatiteľ
Špecifikácia AS-Interface: V3.0
Požadovaná špecifikácia brány: ≥ V2.1
Profil: S-7.F
IO kód: 7
ID kód: F
ID1 kód: F
ID2 kód: E
Číslo súboru UL: E223772
Indikátory/ovládacie prvky
LED AS-i/FAULT: zobrazenie stavu; LED viacfarebné | zelená: normálna prevádzka | červená: chyba komunikácie | bliká žlto/červeno: adresa 0 | Blikajúca zelená/červená: Preťaženie napájania snímača alebo preťaženie výstupu alebo prerušenie vedenia
LED AUX: Externé pomocné napätie U pomocný ; Dvojitá LED zelená/červená | zelená: napätie OK | červená: Obrátené napätie
LED IN: stav spínania (vstup); 4 žlté LED diódy
LED OUT: stav spínania (výstup); 4 LED žltá/červená | žltá: výstup aktívny | červená: preťaženie výstupu alebo prerušenie vedenia
elektrické údaje
Pomocné napätie (výstup): 20 ... 30 V DC PELV
Menovité prevádzkové napätie: 18,0 ... 31,6 V z AS-Interface
Menovitý prevádzkový prúd: ≤ 40 mA (bez snímačov) / max. 240 mA
Trieda ochrany: III
Prepäťová ochrana: U pomocný , U e : kategória prepätia III, bezpečne izolované zdroje (PELV)
vstup
Počet/typ: 4 vstupy pre 2 alebo 3 drôtové snímače (PNP), DC | alternatívne 2 vstupy pre 4-vodičové snímače (PNP), DC
Napájanie: z AS-Interface
Napätie: 12... 31 V
Prúdová zaťažiteľnosť: ≤ 200 mA, odolné proti preťaženiu a skratu
Vstupný prúd: ≤ 9 mA (interne obmedzené)
Spínací bod: podľa DIN EN 61131-2 (typ 2)
0 (netlmené): ≤ 3 mA
1 (tlmené): ≥ 5 mA
oneskorenie signálu:< 1 ms (vstup/AS rozhranie)
VÝCHOD
Počet/typ: 4 elektronické výstupy, PNP, ochrana proti preťaženiu a skratu
Napájanie: z externého pomocného napätia U pomocný
Napätie: ≥ (U pomocný - 0,5 V)
Prúd: 2A na výstup | TB ≤ 40 °C: 6 A celkom | TB ≤ 70 °C: súčet O1 + O2 maximálne 2 A, súčet O3 + O4 maximálne 2 A
Galvanická izolácia
Vstup/výstup: bezpečné oddelenie, menovité izolačné napätie 40 V DC
Výstup/AS-Interface: bezpečné oddelenie, menovité izolačné napätie 40 V DC
Dodržiavanie zásad
Elektromagnetická kompatibilita
Smernica 2014/30/EÚ: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007
Zhoda s normami
Stupeň ochrany: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Vstup: EN 61131-2:2007
Emisie: EN 61000-6-4:2007
Rozhranie AS: EN 62026-2:2013
Imunita: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
Relatívna vlhkosť: 85% bez kondenzácie
Klimatické podmienky: Len na použitie v interiéri
Prevádzková nadmorská výška: ≤ 2000 m nad morom
Odolnosť voči nárazom a nárazom: 30 G , 11 ms v 6 priestorových smeroch 3 výboje | 10 G , 16 ms v 6 priestorových smeroch 1000 otrasov
Odolnosť voči vibráciám: 0,75 mm 10... 57Hz, 5g 57... 150 Hz, 20 cyklov
Stupeň znečistenia: 3
mechanické údaje
Stupeň krytia: IP68 / IP69K
Pripojenie: AS rozhranie/U pomocný : AS-Interface plochý kábel | Vstupy/Výstupy: kruhový konektor M12
materiál
Kryt: PBT PC
Upevňovacia skrutka: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Hmotnosť: 200 g
Uťahovací moment pre skrutky krytu: 1,8 Nm
Uťahovací moment káblovej vývodky: 0,4 Nm
Upevnenie: montážna doska
