Name: Pepperl+Fuchs VBA-2A-G11-I-F 234993 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece
Brand: Pepperl+Fuchs
SKU: 2630721
Availability: BackOrder

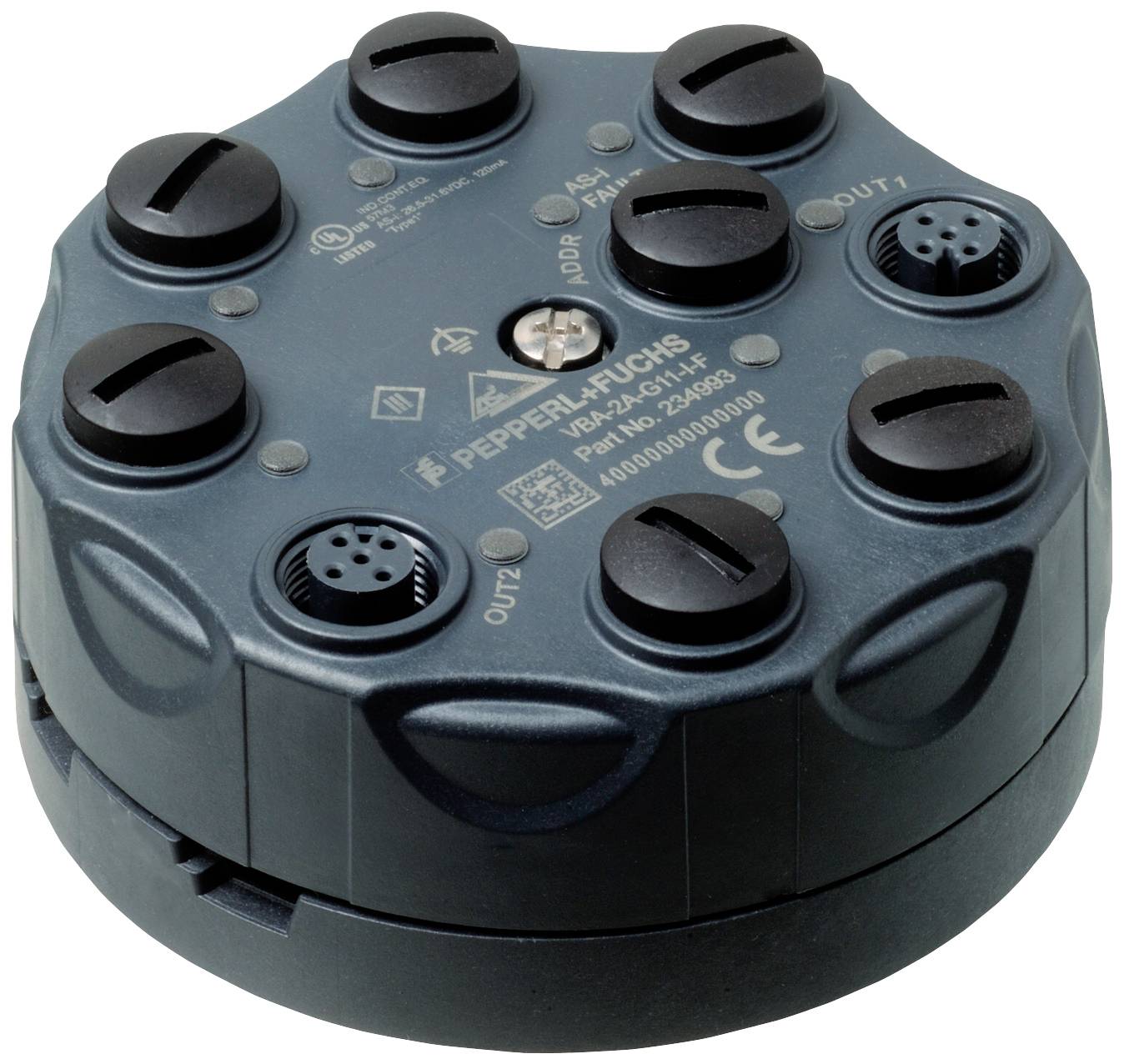

Čierny guľatý senzorový rozvádzač s ôsmimi prípojkami a popismi na hornej strane, od spoločnosti Pepperl+Fuchs, model V1-G.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

aktívny box senzor / aktor

Typ

VBA-2A-G11-I-F

Stavový indikátor

s LED

Pripojenie

zásuvka M12

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (335,00 € / kus)

335,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: aktívny box senzor / aktor

Typ: VBA-2A-G11-I-F

Stavový indikátor: s LED

Pripojenie: zásuvka M12

: IP68
IP69K

Max. teplota: 70 °C

Min. teplota: -25 °C

Druh pripojenia (rozdeľovacia boxy): zásuvka M12

Materiál puzdra: PBT PC

Hmotnosť: 200 g

Číslo výrobcu: 234993

Obsah: 1 ks

Vlastnosti: s prepäťovou ochranou

Prúdová zaťažiteľnosť (spolu): 100 mA

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Popis

Analógový modul G11 2 analógové výstupy, špecifikácia AS-Interface: V3.0, stupeň krytia: IP68 / IP69K, stupeň krytia: EN 60529:2000, upevnenie: montážna platňa

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ predplatiteľa: Štandardný predplatiteľ
Špecifikácia AS-Interface: V3.0
Požadovaná špecifikácia brány: ≥ V2.1
Číslo súboru UL: E223772
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 370 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
LED AS-i/FAULT: zobrazenie stavu; LED viacfarebné | zelená: normálna prevádzka | červená: chyba komunikácie | bliká žlto/červeno: adresa 0 | Blikajúca zelená/červená: Periférna chyba
LED ANALOG: stavový výstupný signál; LED žltá | žltá: 0 mA ≤ I ≤ 23 mA | bliká žlto: prerušený vodič alebo I> 23 mA
elektrické údaje
Menovité prevádzkové napätie: 26,5 ... 31,6 V z AS-Interface
Menovitý prevádzkový prúd: ≤ 100 mA
Trieda ochrany: III
Prepäťová ochrana: U e : kategória prepätia III, bezpečne izolované zdroje (PELV)
VÝCHOD
Počet/typ: 2 analógové výstupy (prúdové), 0 ... 20 mA
Napájanie: z AS-Interface
Zaťaženie: 600Ω max
Rozlíšenie: 6 uA
Presnosť: 0,15% plného rozsahu
Vplyv teploty: 1 µA/K
Dodržiavanie zásad
Elektromagnetická kompatibilita
Smernica 2014/30/EÚ: EN 62026-2:2013
Zhoda s normami
Stupeň ochrany: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Emisie: EN 61000-6-4:2007
Rozhranie AS: EN 62026-2:2013
Imunita: EN 61000-6-2:2005, EN 61326-1:2006, IEC 62026-2:2008
Poznámky k programovaniu
Profil: S-7.3.5
IO kód: 7
ID kód: 3
ID1 kód: F
ID2 kód: 5
dátový bit (Funkcia cez AS-Interface): Dátová hodnota sa prenáša podľa AS-Interface profilu 7.3.
parameter bit (programovateľné cez AS-i): funkciu
P0: strážny pes: | P0=1 (predvolené), strážny pes aktívny | P0=0, strážny pes je neaktívny
P1: nepoužíva sa
P2: Periférne chybové hlásenie: | P2=1 (predvolené), hlási sa chyba periférneho zariadenia | P2=0, periférna chyba sa nehlási
P3: nepoužíva sa
Podmienky prostredia
Teplota okolia: -25 ... 70 °C (-13 ... 158°F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
Relatívna vlhkosť: 85% bez kondenzácie
Klimatické podmienky: Len na použitie v interiéri
Prevádzková nadmorská výška: ≤ 2000 m nad morom
Stupeň znečistenia: 3
mechanické údaje
Stupeň krytia: IP68 / IP69K
Pripojenie: dierovacia technika, AS-i plochý kábel | Výstupy: kruhový konektor M12
materiál
Kryt: PBT PC
Upevňovacia skrutka: nehrdzavejúca oceľ 1.4305 / AISI 303 (V2A)
Hmotnosť: 200 g
Uťahovací moment pre skrutky krytu: 1,8 Nm
Uťahovací moment káblovej vývodky: 0,4 Nm
Upevnenie: montážna doska
