Name: Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece
Brand: Pepperl+Fuchs
SKU: 2630852
Availability: BackOrder

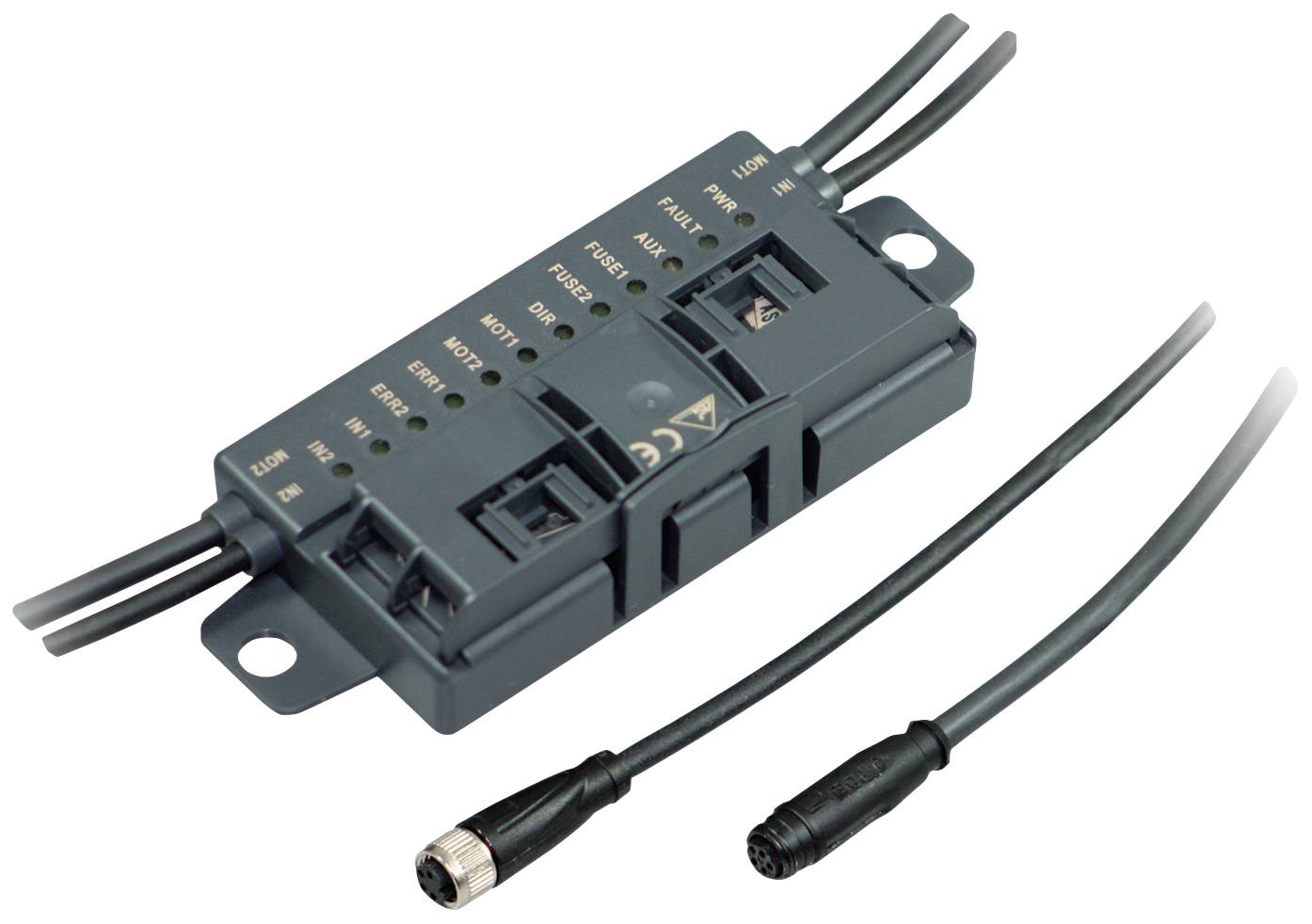

Elektronické zariadenie s viacerými portami a LED indikátormi na prednej strane. Dva káble sú pripojené, jeden bez koncovky.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

aktívny box senzor / aktor

Počet signálnych miest

Typ

VBA-4E3A-G20-ZEL/M1L-P6

Hlavné vedenie

áno

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 10. 12.

Počet

Celkom (349,00 € / kus)

349,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: aktívny box senzor / aktor

Počet signálnych miest: 4

Typ: VBA-4E3A-G20-ZEL/M1L-P6

Hlavné vedenie: áno

Stavový indikátor: s LED

Druh signálu: PNP

Pripojenie: Zásuvka M8

: IP54

Prúdová zaťažiteľnosť na každý slot: 3.5 A

Max. teplota: 60 °C

Min. teplota: -25 °C

Počet kontaktov: 5

Hmotnosť: 220 g

Číslo výrobcu: 70135193

Obsah: 1 ks

Pólov: 5

Vlastnosti: s prúdovým obmedzením

Prúdová zaťažiteľnosť (spolu): 35 mA

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 500 mA

Bezdrôtové nabíjanie function: nie

Na stiahnutie

Datasheet

Datasheet 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktívny box senzor / aktor viacpólový rozvádzač 1 ks Piece

Popis

Výstupy na modul: 2
Dizajn (moduly): G20
Podmienky inštalácie: inštalácia v teréne
Vstupy na modul: 2
Typ modulu: Riadiaci modul motora
Pripojenie snímača/aktora: M8
Typ účastníka: A/B účastník
Výstupy napájania: externé (z AUX)
Vstupy napájania: externé (z AUX)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Typ účastníka: A/B účastník
Špecifikácia AS-Interface: V3.0
Požadovaná špecifikácia brány: ≥ V2.1
Profil: S-7.AE
IO kód: 7
ID kód: A
ID1 kód: 6
ID2 kód: E
Číslo súboru UL: E223772 "Len na použitie v aplikáciách NFPA 79"
MTBF: 98 a
Kompatibilné valcové motory: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikátory/ovládacie prvky
LED FAULT: zobrazenie chyby; LED červená | červená: chyba komunikácie alebo adresa je 0 | Blikajúca červená: Preťaženie napájania snímača alebo externé pomocné napätie U pomocný chýba
LED ERR: porucha motora; 2 žlté LED diódy
LED PWR: napätie AS-Interface; LED zelená | zelená: napätie OK | Blikajúca zelená: Adresa 0 alebo preťaženie napájania snímača alebo externého pomocného napätia U pomocný chýba
LED AUX: Externé pomocné napätie U pomocný ; Dvojitá LED zelená/červená | zelená: napätie OK | červená: Obrátené napätie
LED IN: stav spínania (vstup); 2 žlté LED diódy
LED FUSE: napájanie motora; 2 zelené LED
LED DIR: smer otáčania motora; LED žltá
LED MOT: motor aktívny; 2 žlté LED diódy
elektrické údaje
Pomocné napätie (výstup): 18 ... 30 V DC PELV
Menovité prevádzkové napätie: 26,5 ... 31,6 V z AS-Interface
Menovitý prevádzkový prúd: ≤ 35 mA
vstup
Počet/typ: 2 vstupy pre 3-vodičové snímače (PNP), DC
Napájanie: z externého pomocného napätia U pomocný
Prúdová zaťažiteľnosť: 500 mA, odolné proti preťaženiu a skratu
Vstupný prúd: ≤ 8 mA (interne obmedzené)
Spínací bod: podľa DIN EN 61131-2 | 0 (netlmené) ≤ 0,5 mA | 1 (tlmené) ≥ 2,0 mA
oneskorenie signálu:< 1 ms (vstup/AS rozhranie)
Vstupný filter: 2 ms
VÝCHOD
Počet/typ: 2 výstupy pre jednosmerné valcové motory (MOT1, MOT2)
Napájanie: z externého pomocného napätia U pomocný
Prúd: 3,5 A trvalý prúd, 5 A (< 2 s), max. 7,5 A (< 0,3 s) na motor
Ochrana proti preťaženiu: poistka, I 2 t = 5,56 A 2 s
Rýchlostný signál: 1,4 ... 13 V pri voľnobehu | R i = 5,6 kΩ, R NALOŽIŤ ≥ 35 kΩ | Ovládanie cez parameter P2:0
Signál smeru otáčania: Off / ≥ (U pomocný - 1,0 V) pri voľnobehu | R i = 5,6 kΩ, R NALOŽIŤ ≥ 5 kΩ | Dátový bit AS-Interface D2 = 0: U D = Vypnuté
Porucha motora: digitálny vstup NPN, U 0 = 3,3 V, R i = 52 kΩ | 0 (žiadna chyba) ≥ 40 µA | 1 (chyba) ≤ 30 uA
Dodržiavanie zásad
Elektromagnetická kompatibilita
Smernica 2014/30/EÚ: EN 62026-2:2013
Zhoda s normami
Stupeň ochrany: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Vstup: EN 61131-2:2007
Emisie: EN 61000-6-4:2007
Rozhranie AS: EN 62026-2:2013
Imunita: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Podmienky prostredia
Teplota okolia: -25 ... 60 °C (-13 ... 140F)
Skladovacia teplota: -25 ... 85 °C (-13 ... 185F)
mechanické údaje
Stupeň krytia: IP54 podľa EN 60529
Pripojenie: AS rozhranie, AUX: penetračná technika | Plochý kábel žltý/plochý kábel čierny | Vstupy/Výstupy: Kruhový konektor M8 podľa EN 61076-2-104 | Vstupy: LF004-GS1-A (4-pólové, zásuvkové kontakty, skrutkové zaistenie, A-kódovanie) | Protikus konektora: LM004-Gx1-A alebo podobný | Výstupy: NF005-SS1-B (5-kolíkové, zásuvkové kontakty, aretácia, B-kódovanie) | Párovací konektor: NM005-Sx1-B alebo porovnateľný
Hmotnosť: 220 g
Zapínanie: 2 upevňovacie pásy s otvorom Ø 8 mm
Dĺžka kábla: 0,35 m
Poznámka: Ploché vedenie kábla je navrhnuté na 100 cyklov aktivácie
