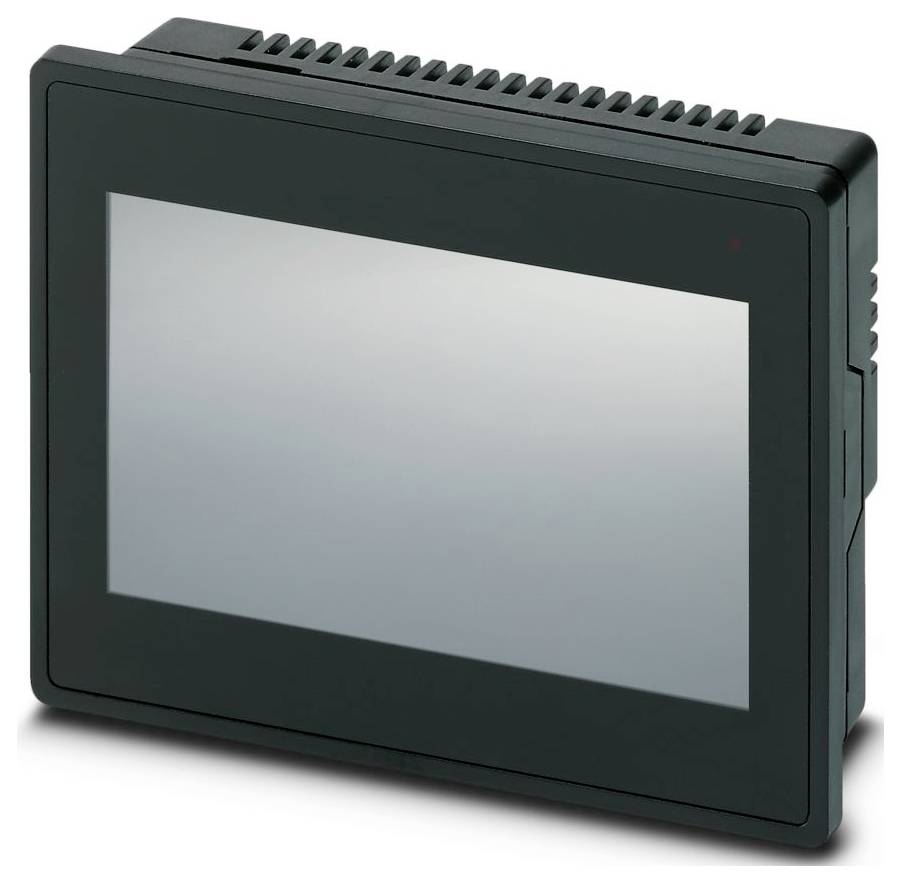

Phoenix Contact 1050387 BTP 2043W Touch Panel
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (505,00 € / kus)
505,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Materiál puzdra: Plast
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP66 (predná strana), IP20 (zadná strana)
- Teplota okolia (prevádzka): 0 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Typ montáže: Predná montáž
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Vibrácie (prevádzka): DIN EN 60068-2-6
- Vonkajšie rozmery: Vonkajšie rozmery
- Šírka / Výška / Hĺbka: 120 mm / 89 mm / 5 mm (rozmery predného panela)
- Zbernicový systém: bez zbernicového systému
- Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Montážny rozmer: Montážny rozmer
- Náraz: DIN EN 60068-2-27
- Dodávka: Dodávka
- Typický odber prúdu: 0,17 A
- Šírka / Výška / Hĺbka inštalácie: 111 mm / 80 mm / 31,5 mm (inštalačný výrez)
- Rozhrania: 2x COM (RS-232/422/485); 1x USB 2.0, typ A; 1x USB 2.0, typ B
- MTBF: 25000 h
- Operačný systém: Windows® Embedded Compact 7
- Rozlíšenie obrazovky: 480 x 272 pixelov (WQVGA)
- Procesor: Arm® Cortex®-A7, 528 MHz i.MX6 UL
- Úložisko dát: eMMC, 4 GB
- RAM: 512 MB DDR3 SDRAM
- Displej: Displej
- Typ displeja: 10,92 cm / 4,3" TFT
- Počítačové údaje: Počítačové údaje
- Sloty: 1x SD
- Dotyková technológia: analógovo-rezistenčná
- Typ osvetlenia displeja: LED
- Jas: typicky 350 cd/m² (nastaviteľný)
- Farebná paleta: 16,7 milióna farieb
- Uhol čítania vľavo: 70,00°
- Uhol čítania vpravo: 70,00°
- Pozorovací uhol hore: 50,00°
- Uhol čítania v spodnej časti: 70,00°
- Sieť: 1x Ethernet (10/100 Mbps), RJ45
- Používateľský softvér: Visu+
- Napájanie: 24 V DC ±15 %
- Materiál predného panela: Plast
- Číslo výrobcu
1050387
- Typ
BTP 2043W
- Kategória výrobku
Touch Panel
- Prevedenie
4,3" TFT displej
- Rozhranie
2x COM (RS-232/422/485)
1x USB 2.0, typ A
1x USB 2.0, typ B
- Displej
áno
- Rozlíšenie
480 x 272 Pixel
- Max. okolitá teplota
50 °C
- Min. okolitá teplota
0 °C
- V
89 mm
- Dĺžka
5 mm
- Šírka
120 mm
IP66 (vpredu)
IP20 (zadná strana)
- Obsah
1 ks
- Rozmer.
(d x š x v) 5 x 120 x 89 mm
- Spôsob montáže
Predná montáž
- Montážna hĺbka
31.5 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562352 Phoenix Contact 1050387 BTP 2043W Touch Panel
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562352 Phoenix Contact 1050387 BTP 2043W Touch Panel
Popis
Dotykový panel s 10,92 cm / 4,3" TFT displejom (analógovo-rezistívny), 480 x 272 pixelov (WQVGA), 16,7 milióna farieb, Arm® Cortex®-A7, 528 MHz i.MX6 UL, 2x COM (RS-232/422/485), 1x USB 2.0, typ A, 1x USB 2.0, typ B, 1x Ethernet (10/100 MBit/s), RJ45, Windows® Embedded Compact 7 a používateľský softvér: Visu+. (Zbernicový systém: žiadny)
