Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

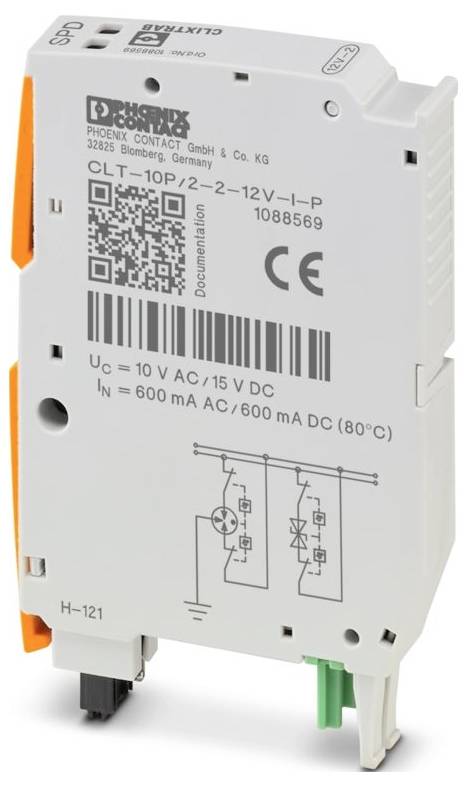

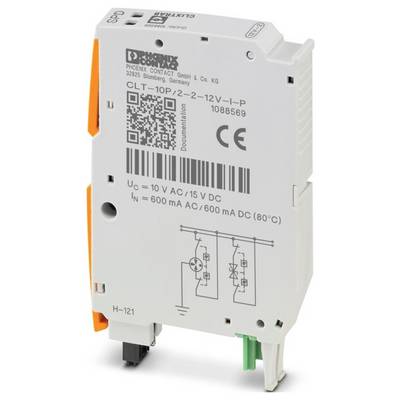

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks-0
Ilustračný obrázok
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 6. 11.
52 Ks
Počet
Celkom (114,99 € / kus)
114,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Produktová skupina: CLIXTRAB
  • Skúšobná trieda IEC: C1; C2; C3; D1
  • Dizajn: Zástrčka
  • Hlásenie poruchy ochrany pred prepätím: vizuálne
  • Menovité napätie UN: 12 V DC
  • Typ pripojenia: zásuvné
  • Šírka: 10,3 mm
  • výška 53,25 mm
  • Hĺbka: 81,9 mm
  • Farba: svetlosivá (RAL 7035)
  • Trieda horľavosti podľa UL 94: V-0
  • Materiál puzdra: PA 6.6+GV 20%
  • Mechanické údaje: Mechanické údaje
  • Otvorená bočná stena: Nie
  • Smer pôsobenia: Fáza-Fáza a Fáza-Uzemnenie
  • Maximálne trvalé napätie UC: 15 V DC; 10 V AC
  • Menovitý prúd: 600 mA (80 °C)
  • Prevádzkový prúd IC pri UC: ≤ 150 µA
  • Prúd ochranného vodiča IPE: ≤ 1 µA
  • Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
  • Úroveň ochrany Up (vodič-vodič): ≤ 40 V (C1 - 700 V / 350 A); ≤ 35 V (C3 - 100 A)
  • Úroveň ochrany Up (vodič-zem): ≤ 900 V (C1 - 2 kV / 1 kA); ≤ 900 V (C2 - 10 kV / 5 kA); ≤ 1050 V (C3 - 100 A)
  • Kapacita (vodič-vodič): typicky 45 pF
  • Maximálna požadovaná hodnota poistky: 630 mA (T)
  • Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 2 kV / 1 kA; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1,25 kA
  • Podmienky prostredia: Podmienky prostredia
  • Ochranný druh IP20
  • Teplota okolia (prevádzka): -40 °C ... 80 °C
  • Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
  • Nadmorská výška: ≤ 2000 m (n. m.)
  • Normy/predpisy: EN 61643-21
  • Poznámka: 2001 + A1:2009 + A2:2013
  • Typ montáže: na základný prvok
  • Izolačné vlastnosti: Izolačné vlastnosti
  • Kategória prepätia: III
  • Stupeň znečistenia: 3
  • Izolačný materiál: PA 6.6+GV 20%
  • Prípustná vlhkosť (prevádzka): 5% ... 95 %
  • Ráz (prevádzkový): 5 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polsínus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polsínus / 30 ms / 3x ±X, ±Y, ±Z)
  • Vibrácie (prevádzka): 0,58 g (5 ... 150 Hz / 5 h / X, Y, Z); 1 g (5 ... 2000 Hz / 5 h / X, Y, Z)
  • Doba odozvy tA (vodič-zem): ≤ 100 ns
  • Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 14,5 MHz / 150 Ω)
  • Čas resetovania impulzu (vodič-zem): ≤ 30 ms
  • Doba odozvy tA (vodič-vodič): ≤ 1 ns
  • Vložený útlm aE, sym.: typ. 0,3 dB (≤ 8,5 MHz/150 Ω)
  • Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: typicky 60 MHz
  • Odolnosť voči prepäťovému prúdu (vodič-vodič): C1 - 700 V / 350 A; C3 - 100 A
  • Medzná frekvencia fg (3 dB), asymetrická (signálová zem) v systéme 150 Ω: typicky 60 MHz
  • Kapacita (vodič-signálová zem): typicky 30 pF
Kategória výrobku

zástrčka s prepäťovou ochranou

Únikový prúd

10 kA

Menovité napätie

12 V/DC

Prevedenie

zástrčkou

IP20

Číslo výrobcu

1088569

Rozmer.

(š x v x h) 10.3 x 53.25 x 81.9 mm

Šírka

10.3 mm

V

53.25 mm

Hĺbka

81.9 mm

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3563566 Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563566 Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

Popis

Prepäťová ochrana pripojiteľná priamo k 2 svorkovniciam s integrovaným indikátorom stavu na module pre 2-vodičový signálny obvod bez uzemnenia. Menovité napätie: 12 V DC
