Ilustračný obrázok

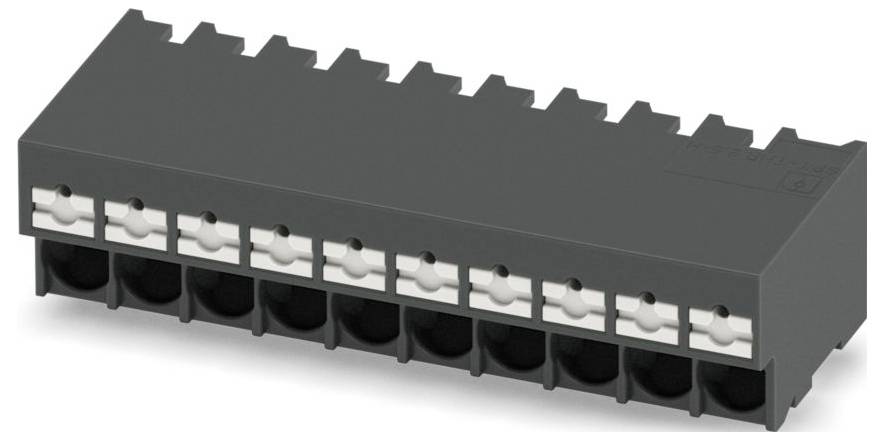

Phoenix Contact 1135289 PCB terminál 4 mm² Pólov 10 čierna 125 ks Tape
Druh obalu
Tape
Kategória výrobku
PCB terminál
Raster (rozteč)
5 mm
Počet kontaktov v rade
10
Pólov
10
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet (Veľkosť balenia 125 ks)
Celkom (505,00 € / kus)
505,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,2 – 4 mm²
- Pripojiteľný prierez jemne lankového vodiča s dutinkou: 0,25 – 2,5 mm²
- Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,2 – 4 mm²
- Pripojiteľný prierez vodiča (viacžilový): 4-4 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 10
- Počet poschodí: 1
- Typ páskovania: Blistrové balenie (pre SMD)
- Menovité impulzné napätie: 4 kV
- Menovitý prúd In: 32 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,2 mm
- Dĺžka kolíka: 2 mm
- Rozstup konektorov: 5 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Druh obalu
Tape
- Typ
SPT-THR 2,5/10-H-5,0 P20 R72
- Kategória výrobku
PCB terminál
- Vlastnosti
pre vlnové spájkovanie
pre THR spájkované pripojenie
- Raster (rozteč)
5 mm
- Počet riadkov
1
- Počet kontaktov v rade
10
- Pólov
10
- Odolné voči vysokým teplotám
SPT
- Pripojenie
spájkovaný konektor
Push-in pripojenie pružinovou svorkou
prípojka s pružinovým protiťahom
- Menovitý prúd
32 A
- Prierez flexibilné (min.)
0.2 mm²
- Menovitý prúd - filter
32 A
- Prierez pevný (min.)
0.2 mm²
- Flexibilné priemer (max.)
4 mm²
- Pevný prierez (max.)
4 mm²
- Smer zástrčky
vodorovne k DPS
- Materiál kontaktu
cín
- Farba
čierna
- Číslo výrobcu
1135289
- Obsah
125 ks
- V
14.8 mm
- Dĺžka
2 mm
- Farba púzdra
čierna
- Menovité napätie
400 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564641 Phoenix Contact 1135289 PCB terminál 4 mm² Pólov 10 čierna 125 ks Tape
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564641 Phoenix Contact 1135289 PCB terminál 4 mm² Pólov 10 čierna 125 ks Tape
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 32 A, menovité napätie (III/2): 400 V, menovitý prierez: 4 mm², počet pólov: 10, počet radov: 1, počet pólov na rad: 10, produktová rada: SPT 2.5/..-H-THR, rozstup: 5 mm, typ pripojenia: pružinová svorka push-in, montáž: spájkovanie THR / vlnové spájkovanie, smer pripojenia vodič/doska: 0°, farba: čierna, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 2 mm, počet spájkovacích pinov na pól: 2, typ balenia: páska široká 72 mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
