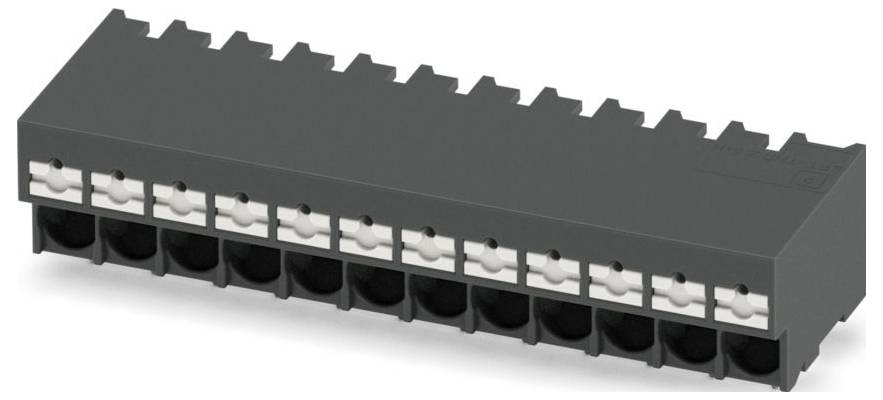

Ilustračný obrázok
Phoenix Contact 1135307 PCB terminál 4 mm² Pólov 12 čierna 40 ks
Kategória výrobku
PCB terminál
Raster (rozteč)
5 mm
Počet kontaktov v rade
12
Pólov
12
Pripojenie
Push-in pripojenie pružinovou svorkou
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet (Veľkosť balenia 40 ks)
Celkom (179,99 € / kus)
179,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,2 – 4 mm²
- Pripojiteľný prierez jemne lankového vodiča s dutinkou: 0,25 – 2,5 mm²
- Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,2 – 4 mm²
- Pripojiteľný prierez vodiča (viacžilový): 4-4 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 12
- Počet poschodí: 1
- Typ páskovania: Kartón (pre SMD)
- Menovité impulzné napätie: 4 kV
- Menovitý prúd In: 32 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,2 mm
- Dĺžka kolíka: 2,6 mm
- Rozstup konektorov: 5 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Typ
SPT-THR 2,5/12-H-5,0 P26
- Kategória výrobku
PCB terminál
- Vlastnosti
s pružinovým spojom PUSH-IN
- Raster (rozteč)
5 mm
- Počet riadkov
1
- Počet kontaktov v rade
12
- Pólov
12
- Odolné voči vysokým teplotám
SPT
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Menovitý prúd
32 A
- Prierez flexibilné (min.)
0.2 mm²
- Menovitý prúd - filter
32 A
- Prierez pevný (min.)
0.2 mm²
- Flexibilné priemer (max.)
4 mm²
- Pevný prierez (max.)
4 mm²
- Smer zástrčky
vodorovne k DPS
- Materiál kontaktu
cín
- Farba
čierna
- Číslo výrobcu
1135307
- Obsah
40 ks
- V
15.4 mm
- Farba púzdra
čierna
- Menovité napätie
400 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564373 Phoenix Contact 1135307 PCB terminál 4 mm² Pólov 12 čierna 40 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564373 Phoenix Contact 1135307 PCB terminál 4 mm² Pólov 12 čierna 40 ks
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 32 A, menovité napätie (III/2): 400 V, menovitý prierez: 4 mm², počet pólov: 12, počet radov: 1, počet pólov na rad: 12, produktová rada: SPT 2.5/..-H-THR, rozstup: 5 mm, typ pripojenia: pružinová svorka push-in, montáž: spájkovanie THR / vlnové spájkovanie, smer pripojenia vodič/doska: 0°, farba: čierna, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 2,6 mm, počet spájkovacích pinov na potenciál: 2, typ balenia: balené v kartóne
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
