Name: Phoenix Contact 1283937 redundantnú modul 10 A Počet výstupov: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

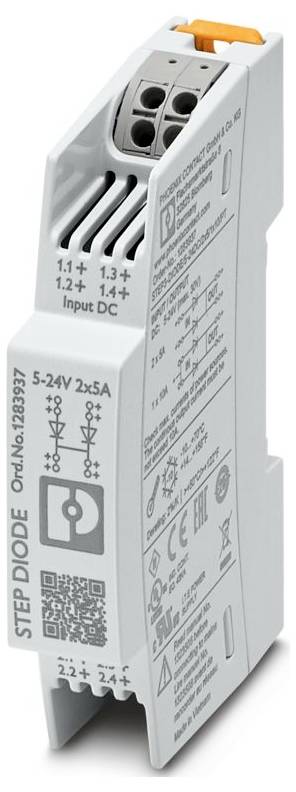

Kompaktný sivý elektrický komponent s označenými vstupnými a výstupnými svorkami, zobrazujúci schémy a špecifikácie pre pripojenia napätia a prúdu.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (29,99 € / kus)

29,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová skupina: STEP DIODE
Typ pripojenia: Zásuvné pripojenie
Šírka: 18 mm
výška 90 mm
Hĺbka: 61 mm
Jednotka divízie: 1 TE (DIN 43880)
Materiál puzdra: PC
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -10 °C ... 70 °C (Zníženie výkonu:> 50 °C | 2 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-5
Poznámka: T4 (-10 °C ... +70 °C,> 50 °C, zníženie výkonu: 2 %/K)
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Dĺžka odizolovania: 10 mm (pevný/flexibilný/s dutinkou bez plastovej objímky); 13 mm (s dutinkou s plastovou objímkou)
Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
Frekvenčný rozsah: 150 kHz ... 80 MHz
Označenie: UL/C-UL Listed ANSI/UL 121201 Trieda I, Oddiel 2, Skupiny A, B, C, D (Nebezpečné prostredie)
Trieda ochrany: III
Rozsah menovitého vstupného napätia: 5 V DC ... 24 V DC
Rozsah vstupného napätia: 4,5 V DC ... 30 V DC
Menovité výstupné napätie: UIn - 0,5 V
Menovitý výstupný prúd (IN): 2x 5 A; 1x 10 A
Vstup: 1 kV (úroveň náročnosti testu 3 – symetrické); 2 kV (úroveň náročnosti testu 3 – asymetrické)
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 2,5 mm²
Flexibilný: 0,2 mm² ... 2,5 mm²
Flexibilný drôt s dutinkou, bez plastovej objímky: 0,5 mm² ... 1,5 mm²; 1 mm² (odporúčané)
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,2 mm² ... 1 mm²; 1 mm² (odporúčané)
Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
Vstupné/výstupné izolačné napätie: 550 V AC
MTBF (IEC 61709, SN 29500):> 29675000 h (25 °C);> 18693000 h (40 °C);> 13 996 000 hodín (50 °C)
Rozmery článku: Rozmery článku
Montážny rozmer: Montážny rozmer
Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
Trieda horľavosti podľa UL 94 (kryt / svorky): V0
Materiál puzdra: Kov
Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Štandardné označenie: Ochranné veľmi nízke napätie
Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
UL: UL
Stavba lodí: Stavba lodí
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Poznámka: Kritérium A
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Vstup/Výstup/Signál: nevyvážený
Napätie: 10 V (úroveň náročnosti testu 3)
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
AWG: 24 ... 14 (Cu)
Typ napájacieho napätia: DC
Zníženie výkonu: 50 °C ... 70 °C (2 % / K)
Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
Montážna vzdialenosť hore/dole: 30 mm / 30 mm
Odolnosť: EN 61000-6-2:2019
Elektrická bezpečnosť: Elektrická bezpečnosť
Izolačné napätie vstup, výstup/skryt: 550 V AC
Hĺbka (hĺbka zariadenia (montážna lišta)): 55 mm (hĺbka zariadenia (montážna lišta))
Materiál popruhu na nohy: Polyamid
Menovitý vstupný prúd (IN): 1x 10 A; 2x 5 A
Ochrana proti prepólovaniu: áno< 60 V jednosmerného prúdu
Úbytok napätia na vstupe/výstupe: typicky 0,5 V (IOUT = 5 A)
Ochrana proti prechodnému prepätiu: Transildióda
LED: áno
Suché teplo (IEC 60068-2-2): 70 °C (16 h)
Cyklus vlhkého tepla (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Studená (IEC 60068-2-1): -25 °C (16 h)
