Name: Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I zariadenie s prepäťovou ochranou 1 ks
Brand: Phoenix Contact
SKU: 3587919
Availability: SoldOut

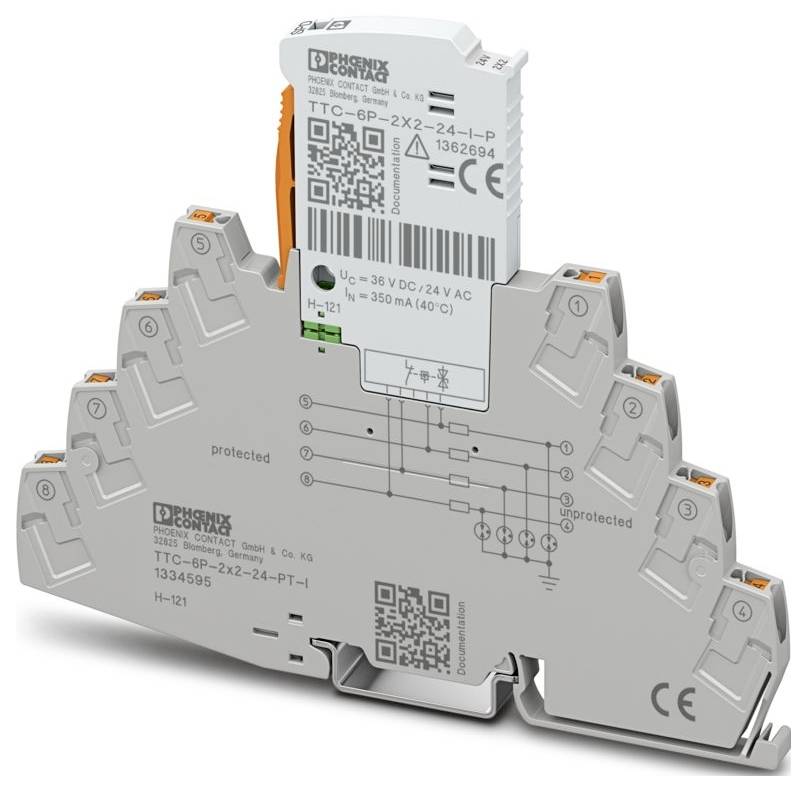

Zariadenie na ochranu pred prepätím Phoenix Contact, montovateľné na DIN lištu, model TTC-6P-2x2-24-PT, pre systémy 24V DC. Kompaktný modul sivej farby.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (199,99 € / kus)

199,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová rada: TERMITRAB complete
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Hlásenie poruchy ochrany pred prepätím: vizuálne
Menovité napätie UN: 24 V DC; 24 V AC
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 6,2 mm + 0,1 mm
výška 125 mm
Hĺbka: 100 mm (vrátane 7,5 mm montážnej lišty)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Uzemnenie
Maximálne trvalé napätie UC: 36 V DC; 26 V AC
Menovitý prúd: 300 mA (40 °C)
Prevádzkový prúd IC pri UC: ≤ 5 µA
Prúd ochranného vodiča IPE: ≤ 5 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 15 kA
Úroveň ochrany Up (vodič-vodič): ≤ 80 V (C1 - 1 kV / 500 A); ≤ 160 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 25 A)
Úroveň ochrany Up (vodič-zem): ≤ 950 V (C1 - 1 kV / 500 A); ≤ 850 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A)
Kapacita (vodič-vodič): typicky 2 nF
Odpor na dráhu: 3,3 Ω ±20 %
Maximálna požadovaná hodnota poistky: 315 mA (FF)
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Typ montáže: Montážna lišta: TH 35 - 7,5 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Izolačný materiál: PBT
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 8 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 1 kA
Doba odozvy tA (vodič-zem): ≤ 100 ns
Doplňujúce technické údaje: Doplňujúce technické údaje
Farba (zástrčka): svetlosivá (RAL 7035)
Farba (základný prvok): sivá (RAL 7042)
Čas resetovania impulzu (vodič-zem): ≤ 25 ms
Max. celkový vybíjací prúd I total max (8/20) µs: 20 kA
Čas odozvy tA (vodič-vodič): ≤ 1 ns
Vložený útlm aE, sym.: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω:> 900 kHz
Odolnosť voči prepäťovému prúdu (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Limit výstupného napätia pri 1 kV/µs (vodič-vodič): ≤ 50 V
