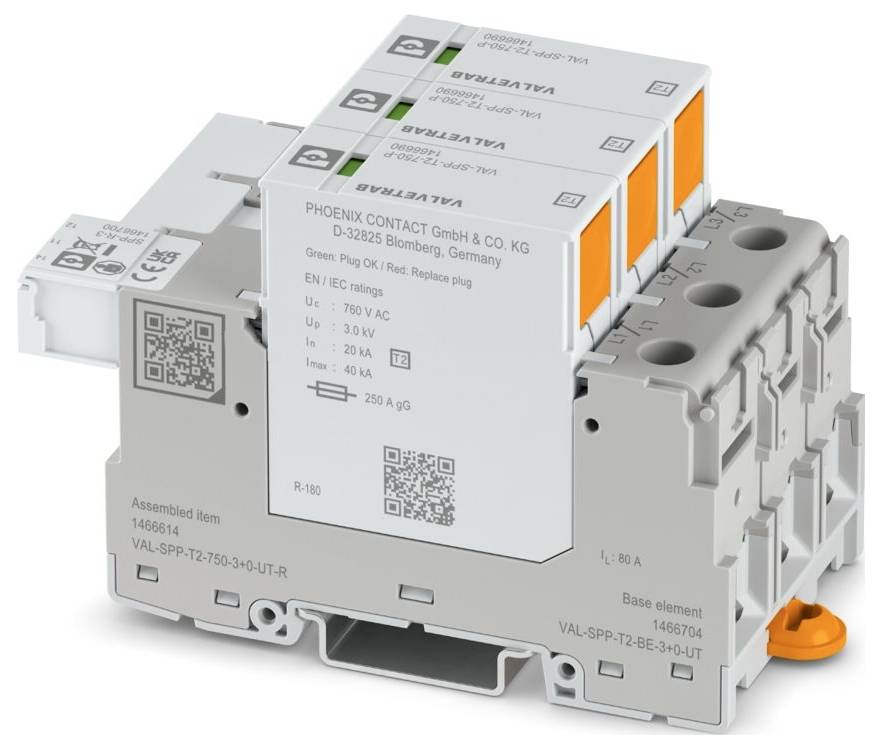

Ilustračný obrázok
Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R zvodič prepätia Piece 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (279,00 € / kus)
279,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová skupina: VAL-SPP
- Skúšobná trieda IEC: II; T2
- Dizajn: Dvojdielny zásuvný modul montážnej lišty
- Počet pólov: 3
- Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
- Menovité napätie UN: 554/960 V AC ±10 % (TN-C); 690 V AC ±10 % (IT)
- Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
- Funkcia prepínania: Menič
- Typ pripojenia: Zásuvné pripojenie
- Závit skrutky: M5
- Uťahovací moment: 30 lbf-in.
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 14 ... 2
- Šírka: 53,4 mm
- výška 109,1 mm
- Hĺbka: 71,5 mm (vrátane 7,5 mm montážnej lišty)
- Divízna jednotka: 3 TE
- Farba: sivá (RAL 7042); svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PA 6.6-FR 20% GF; PBT
- Maximálne trvalé napätie UC: 760 V AC
- Prúd ochranného vodiča IPE: ≤ 1 mA
- Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
- Celkový vybíjací prúd ITTotal (8/20) µs: 120 kA
- Doba odozvy tA: ≤ 25 ns
- Maximálna požadovaná hodnota poistky: 1 A (gG)
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP20C (po nainštalovaní)
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 5000 m (n. m.)
- Normy/predpisy: EN 61643-11
- Poznámka: 2012 + A11:2018
- Typ montáže: Montážna lišta: 35 mm
- Typ EN: T2
- Systém napájania IEC: TN-C;IT
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Menovitá frekvencia fN: 50 Hz (60 Hz)
- Hodnota CTI materiálu: 600
- Izolačný materiál: PA 6.6-FR 20% GF; PBT
- Materiálová skupina: I
- Ochranné cesty: LL; LG
- Spotreba energie počítača v pohotovostnom režime: ≤ 1200 mVA
- Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
- Úroveň ochrany Up: ≤ 3 kV
- Zvyškové napätie Ures: ≤ 3 kV (pri In); ≤ 2,7 kV (pri 10 kA); ≤ 2,5 kV (pri 5 kA); ≤ 2,3 kV (pri 3 kA)
- Správanie TOV pri UT: 1005 V AC (5 s / výdržný režim); 1316 V AC (120 min / bezpečný poruchový režim)
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Ráz (prevádzkový): 25 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
- Špecifikácie UL: Špecifikácie UL
- Systém distribúcie energie: Delta
- Nominálna frekvencia: 50/60 Hz
- Typ SPD: 4CA
- Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
- Prevádzkové napätie: 250 V AC
- Dĺžka odizolovania: 8 mm
- Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
- Menovitý zaťažovací prúd IL: 80 A (25 mm²)
- Odolnosť proti skratu ISCCR: 25 kA
- Maximálna poistka pre priechodnú kabeláž V: 80 A (gG)
- Maximálna menovitá hodnota poistky pre odbočné vedenie: 250 A (gG)
- Maximálne trvalé napätie MCOV (LG): 750 V AC
- Menovité napätie: 600 V AC
- Namerané medzné napätie MLV (LG): 3120 V
- UL displej / vzdialené upozornenie: UL displej / vzdialené upozornenie
- Prevádzkový prúd AC: 5 mA AC ... 1 A striedavý prúd
- Údaje o konektore UL: Údaje o konektore UL
- Maximálne trvalé napätie MCOV (LL): 1500 V AC
- Namerané medzné napätie MLV (LL): 6240 V
- Všeobecné: Všeobecné
- Menovitý impulzný výbojový prúd In: 20 kA
- 2 vodiče rovnakého prierezu, flexibilné, s dvojitou dutinkou a plastovou objímkou: 1,5 mm² ... 16 mm²
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 0.75 mm²
- Typ izolácie: Výrobok má dvojitú/zosilnenú izoláciu medzi hlavným a pomocným obvodom.
- Teplota okolia (inštalácia): -5 °C ... 50 °C
- Prevádzkové napätie AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl)); 5 V AC... 150 V AC (≤ 5000 m (amsl))
- Prevádzkové napätie DC: 30 V DC
- Prevádzkový prúd DC: 200 mA DC
- Kategória výrobku
zvodič prepätia
- Menovité napätie
600 V/AC
- Prevedenie
Dvojdielny zásuvný modul montážnej lišty
IP20C (v zabudovanom stave)
- Číslo výrobcu
1466614
- Typ
2
- Rozmer.
(š x v x h) 53.4 x 109.1 x 71.5 mm
- Šírka
53.4 mm
- V
109.1 mm
- Hĺbka
71.5 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R zvodič prepätia Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R zvodič prepätia Piece 1 ks
Popis
Zásuvný zvodič prepätia typu 2 / triedy II pre trojfázové napájacie siete s kombinovaným PE a N v jednom vodiči (4-vodičový systém: L1, L2, L3, PEN), s kontaktom diaľkovej signalizácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
