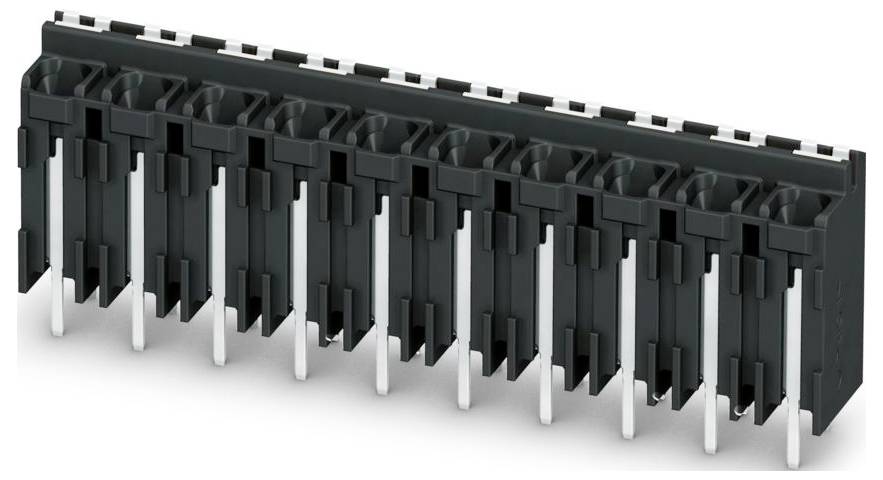

Ilustračný obrázok
Phoenix Contact 1822668 PCB terminál 0.75 mm² Pólov 4 čierna 190 ks
Kategória výrobku
PCB terminál
Raster (rozteč)
5.08 mm
Počet kontaktov v rade
4
Pólov
4
Typ
SPT-THR 1,5/ 4-V-5,08 P26
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (265,00 € / kus)
265,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,2 – 1,5 mm²
- Prierez pripojovateľného vodiča, jemne lanko s dutinkou: 0,2 – 0,75 mm²
- Pripojiteľný prierez jemne lankového vodiča bez dutinky: 0,2 – 1,5 mm²
- Pripojiteľný prierez vodiča (viacžilový): 1,5 – 1,5 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 4
- Počet poschodí: 1
- Typ páskovania: Kartón (pre SMD)
- Typ montáže DPS: Pripojovací kontakt
- Spôsob upevnenia: spájkovanie
- Menovité impulzné napätie: 4 kV
- Menovitý prúd In: 17,5 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,1 mm
- Dĺžka kolíka: 2,6 mm
- Rozstup konektorov: 5,08 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Typ
SPT-THR 1,5/ 4-V-5,08 P26
- Kategória výrobku
PCB terminál
- Raster (rozteč)
5.08 mm
- Počet riadkov
1
- Počet kontaktov v rade
4
- Pólov
4
- Odolné voči vysokým teplotám
SPT
- Menovitý prúd
17.5 A
- Prierez flexibilné (min.)
0.2 mm²
- Menovitý prúd - filter
17.5 A
- Prierez pevný (min.)
0.2 mm²
- Flexibilné priemer (max.)
0.75 mm²
- Pevný prierez (max.)
1.5 mm²
- Materiál kontaktu
cín
- Farba
čierna
- Číslo výrobcu
1822668
- Obsah
190 ks
- V
16.3 mm
- Dĺžka
2.6 mm
- Farba púzdra
čierna
- Menovité napätie
320 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3576190 Phoenix Contact 1822668 PCB terminál 0.75 mm² Pólov 4 čierna 190 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3576190 Phoenix Contact 1822668 PCB terminál 0.75 mm² Pólov 4 čierna 190 ks
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 17,5 A, menovité napätie (III/2): 320 V, menovitý prierez: 1,5 mm², počet pólov: 4, počet radov: 1, počet pólov na rad: 4, produktová rada: SPT 1,5/..-V-THR, rozstup: 5,08 mm, typ pripojenia: pružinová svorka push-in, montáž: spájkovanie THR / vlnové spájkovanie, smer pripojenia vodič/doska: 90°, farba: čierna, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 2,6 mm, počet spájkovacích pinov na potenciál: 2, typ balenia: balené v kartóne. Vhodné pre CAT 5
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
