Name: Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zariadenie s prepäťovou ochranou 20 kA 1 ks
Brand: Phoenix Contact
SKU: 3579439
Availability: SoldOut

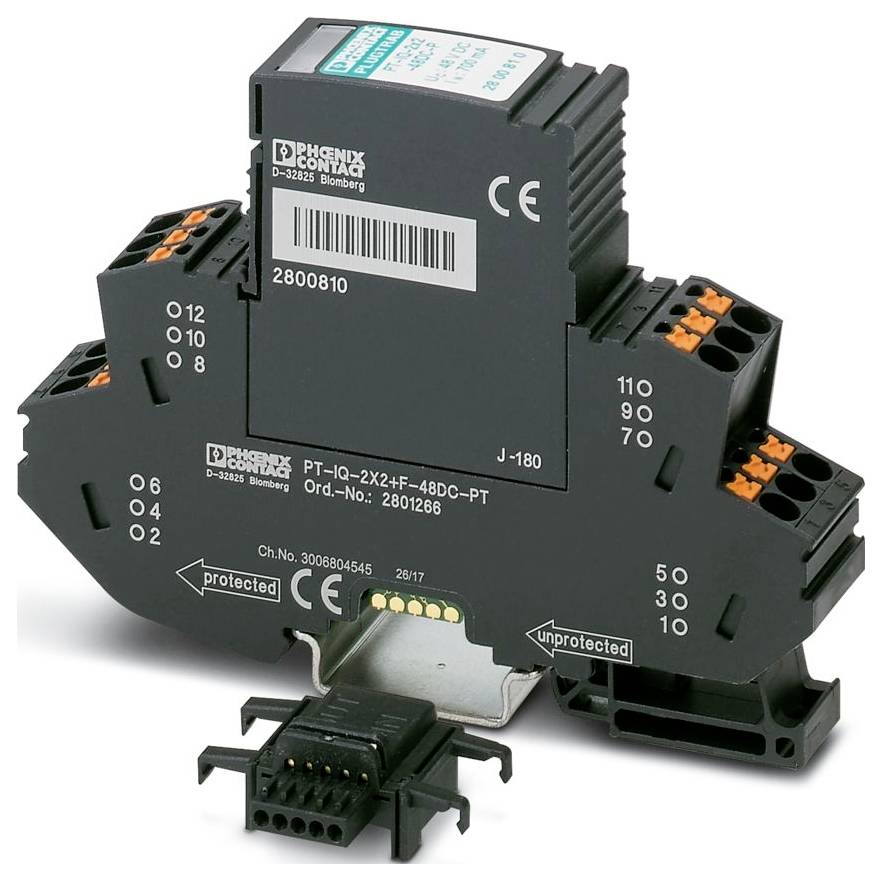

"Svorkovnica Phoenix Contact označená ako PT-IQ-2X2-PTP" zobrazená so spojovacími svorkami a čísľami dielov viditeľnými na zariadení.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (295,00 € / kus)

295,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLUGTRAB IQ
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Hlásenie poruchy prepäťovej ochrany: vizuálne, viacstupňové
Menovité napätie UN: 48 V DC
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 17,7 mm
výška 109,3 mm
Hĺbka: 77,5 mm (vrátane 7,5 mm montážnej lišty)
Jednotka delenia: 1 TE
Farba: čierna (RAL 9005); čierna (RAL 9005)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PA 6.6
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Signál-Uzemnenie/Tienenie a voliteľné Signál-Uzemnenie/Tienenie-Uzemnenie
Maximálne trvalé napätie UC: 53 V DC; 37 V AC
menovitý prúd:300 mA
Prevádzkový prúd IC pri UC: ≤ 5 µA (na systém)
Prúd ochranného vodiča IPE: ≤ 1 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 20 kA
Úroveň ochrany Up (vodič-vodič): ≤ 100 V (C1 - 1 kV / 500 A); ≤ 150 V (C2 - 10 kV / 5 kA); ≤ 90 V (C3 - 25 A); ≤ 95 V (C3 - 100 A)
Úroveň ochrany Up (vodič-zem): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1300 V (C2 - 10 kV / 5 kA); ≤ 1000 V (C3 - 25 A); ≤ 1300 V (C3 - 100 A)
Kapacita (vodič-vodič): typicky 1,5 nF
Odpor na dráhu: 1,2 Ω ±5 %
Maximálna požadovaná hodnota poistky: 315 mA (FF)
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C2 - 10 kA; C3 - 100 A; D1 - 2,5 kA
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 61000-6-2
Poznámka: 2005
Typ montáže: Montážna lišta: 35 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Páry vodičov na modul: 2
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 10 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 2,5 kA
Doba odozvy tA (vodič-zem): ≤ 100 ns
Všeobecné: Všeobecné
Úroveň ochrany Up statická (vodič-uzemnenie): ≤ 130 V (C2 - 10 kV / 5 kA); ≤ 60 V (C3 - 25 A)
Čas resetovania impulzu (vodič-zem): ≤ 30 ms
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-vodič): 10 kA
Doba odozvy tA (vodič-vodič): ≤ 1 ns
Vložený útlm aE, sym.: typ. 0,3 dB (≤ 450 kHz / 150 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: typicky 1,9 MHz
Odolnosť voči prepäťovému prúdu (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 10 kA; C3 - 100 A
Čas resetovania impulzu (vodič-vodič): ≤ 300 ms
Úroveň ochrany Up (uzemnenie drôtového signálu): ≤ 600 V (C1 - 1 kV / 500 A); ≤ 750 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A); ≤ 800 V (C3 – 100 A)

Kategória výrobku: zariadenie s prepäťovou ochranou

Únikový prúd: 20 kA

Prevedenie: Dvojdielny zásuvný modul montážnej lišty

: IP20

Číslo výrobcu: 2801266

Rozmer.: (š x v x h) 17.7 x 109.3 x 77.5 mm

Šírka: 17.7 mm

V: 109.3 mm

Hĺbka: 77.5 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zariadenie s prepäťovou ochranou 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zariadenie s prepäťovou ochranou 20 kA 1 ks

Popis

Prepäťová ochrana pozostávajúca z ochrannej zástrčky a základného prvku s integrovaným viacstupňovým indikátorom stavu na module pre dva 2-vodičové signálne obvody ovládané bez uzemnenia. Nepriame uzemnenie pomocou plynových výbojok. Vhodné na použitie v bezpečnostných prostrediach až do úrovne SIL 3.
