Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 zástrčka s prepäťovou ochranou Piece 1 ks
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

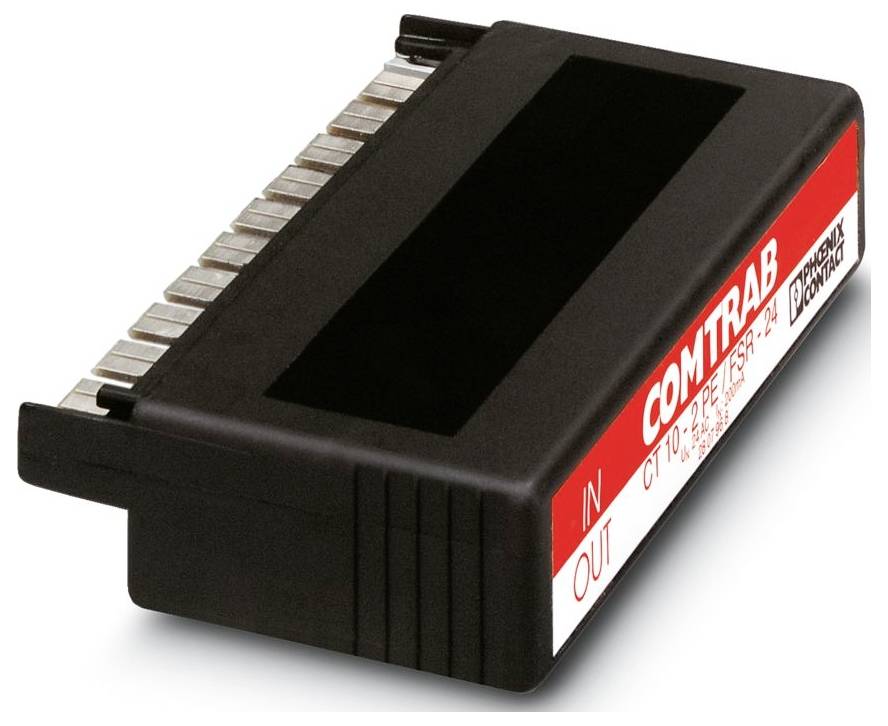

Čierna súčiastka Comtrabb s označením „IN" a „OUT" s kovovými konektormi na boku, používaná pre elektronické alebo priemyselné aplikácie.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (665,00 € / kus)

665,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová skupina: COMTRAB
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Modul LSA-PLUS
Hlásenie poruchy ochrany pred prepätím: žiadne
Menovité napätie UN: 24 V DC
Typ pripojenia: Zásuvné kompatibilné s odpojovacími a spínacími lištami COMTRAB-TERMIBLOCK a LSA-Plus
Šírka: 111 mm
výška 22 mm
Hĺbka: 68,5 mm
Farba: čierna (RAL 9005)
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Uzemnenie
Maximálne trvalé napätie UC: 40 V DC; 28 V AC
Menovitý prúd: 200 mA (25 °C)
Prevádzkový prúd IC pri UC: ≤ 5 µA (z)
Prúd ochranného vodiča IPE: ≤ 1 µA (na dráhu)
Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
Limit výstupného napätia pri 1 kV/µs (vodič-zem) statické: ≤ 650 V
Zvyškové napätie na In (vodič-vodič): ≤ 55 V
Kapacita (vodič-vodič): 1,1 nF (f=1 MHz / VR= 0 V)
Kapacita (vodič-zem): 1 pF (typ.)
Odpor na dráhu: 10 Ω ±10 %
Maximálna požadovaná hodnota poistky: 200 mA
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 75 °C
Normy/predpisy: IEC 61643-21
Poznámka: 2000
Typ montáže: na deliacu dosku CT-TERMIBLOCK a LSA-PLUS
Počet párov vodičov na modul: 10
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 5 kA
Limit výstupného napätia pri špičke 1 kV/µs (vodič-zem): ≤ 650 V
Doba odozvy tA (vodič-zem): ≤ 100 ns
Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-vodič): 5 kA
Doba odozvy tA (vodič-vodič): ≤ 1 ns
Vložený útlm aE, sym.: 1,5 dB (typ. do 2 MHz / 50 Ω); 0,6 dB (typ. do 1 MHz / 150 Ω); 0,2 dB (typ. do 100 kHz / 600 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: 4 MHz (typ.)
Odolnosť voči prepäťovému prúdu (vodič-vodič): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Medzná frekvencia fg (3 dB), symetrická v systéme 50 Ω: 7 MHz (typ.)
Maximálny vybíjací prúd Imax (8/20) µs (vodič-vodič): 5 kA
Maximálny vybíjací prúd Imax (8/20) µs (vodič-zem): 5 kA
Limit výstupného napätia pri špičke 1 kV/µs (vodič-vodič): ≤ 95 V
Limit výstupného napätia pri 1 kV/µs (vodič-vodič) statické: ≤ 60 V
Špecifikácia noriem Informačné technológie: Špecifikácia noriem Informačné technológie
Zvodiče prepätia je možné testovať pomocou softvéru CHECKMASTER od verzie softvéru: od SW-Rev. 1.00
Medzná frekvencia fg (3 dB), symetrická v systéme 600 Ω: 900 kHz (typ.)

Kategória výrobku: zástrčka s prepäťovou ochranou

Menovité napätie: 24 V/DC

Prevedenie: Modul LSA-PLUS

: IP20

Číslo výrobcu: 2807968

Rozmer.: (š x v x h) 111 x 22 x 68.5 mm

Šírka: 111 mm

V: 22 mm

Hĺbka: 68.5 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: áno
