Name: Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zariadenie s prepäťovou ochranou 2 kA 1 ks
Brand: Phoenix Contact
SKU: 3579959
Availability: BackOrder

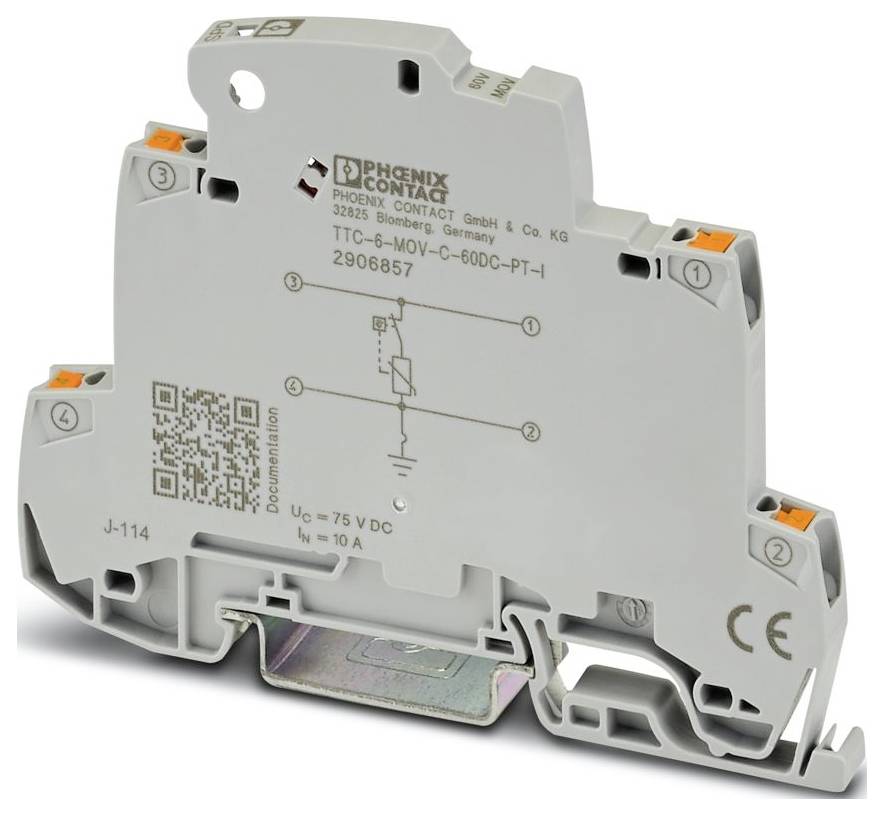

Kompaktné zariadenie na ochranu pred prepätím od spoločnosti Phoenix Contact s modelom "TTC-6-MOV-C-600-PT-I", s nominálnym napätím 75V DC, ktoré zobrazuje spojovací body.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

39 Ks

Počet

Celkom (18,99 € / kus)

18,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová rada: TERMITRAB complete
Skúšobná trieda IEC: C1; C2; C3
Dizajn: Jednodielny modul montážnej lišty
Hlásenie poruchy ochrany pred prepätím: vizuálne
Menovité napätie UN: 60 V DC
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 6,2 mm
výška 92 mm
Hĺbka: 69,5 mm (vrátane 7,5 mm montážnej lišty)
Farba: sivá (RAL 7042)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Áno
Smer pôsobenia: Fáza-Uzemnenie
Maximálne trvalé napätie UC: 75 V DC; 53 V AC
Menovitý prúd: 10 A (60 °C)
Prevádzkový prúd IC pri UC: ≤ 100 µA
Prúd ochranného vodiča IPE: ≤ 100 µA
Úroveň ochrany Up (vodič-zem): ≤ 200 V (C1 – 600 A); ≤ 270 V (C2 – 4 kV); ≤ 190 V (C3 – 25 A); ≤ 200 V (C3 – 35 A)
Kapacita (vodič-zem): 5 nF
Odpor na dráhu: ≤ 100 mΩ
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 600 A; C2 - 2 kA; C3 - 35 A
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: IP20 (s koncovou krytkou)
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Typ montáže: Montážna lišta: 35 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Izolačný materiál: PBT
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 2 kA
Doba odozvy tA (vodič-zem): ≤ 25 ns
Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Medzná frekvencia fg (3 dB), asymetrická (PE) v systéme 150 Ω: typicky 650 kHz

Kategória výrobku: zariadenie s prepäťovou ochranou

Únikový prúd: 2 kA

Prevedenie: Jednodielny modul montážnej lišty

: IP20

Číslo výrobcu: 2906857

Rozmer.: (š x v x h) 6.2 x 92 x 69.5 mm

Šírka: 6.2 mm

V: 92 mm

Hĺbka: 69.5 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zariadenie s prepäťovou ochranou 2 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I zariadenie s prepäťovou ochranou 2 kA 1 ks

Popis

Prepäťová ochrana s integrovaným indikátorom stavu pre jeden signálny vodič s uzemneným referenčným potenciálom. Vhodné na použitie v bezpečnostných prostrediach až do úrovne SIL 3.

Tento text bol preložený strojovo.
