Name: Phoenix Contact ELR 1-SC-230AC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre zna
Brand: Phoenix Contact
SKU: 2141032
Availability: BackOrder

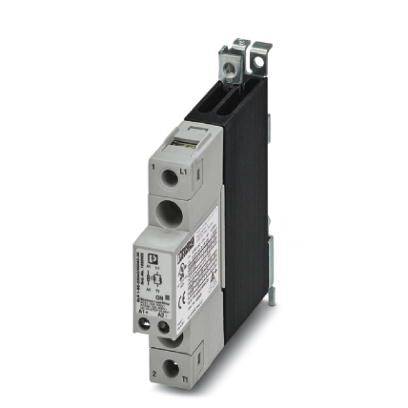

Jednostupňový svorkovnicový modul so skrutkovým pripojením, namontovaný na DIN lište, používaný v priemyselných aplikáciách.

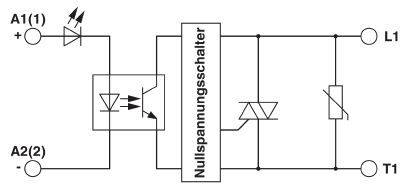

Schéma zapojenia spínača nulovým napätím s diódami, odpormi a tranzistormi. Vstupy A1 a A2 prepojené s výstupmi L1 a T1.

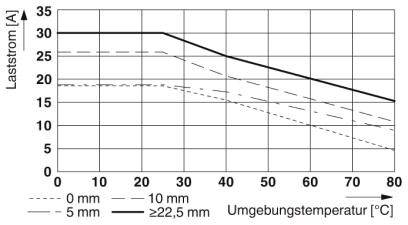

'Diagram prúdu záťaže [A] v závislosti od teploty okolia [°C]. Čiary zobrazujú údaje pre 0, 5, 10 a ≥22,5 mm.'

1/3

Ilustračný obrázok

Kategória výrobku

polovodičový stýkač

Zaťažovací prúd

30 A

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

ELR 1-SC-230AC/600AC-30

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
Označenie vstupu: riadiaci vstup
Prenosová frekvencia: 6 Hz
Označenie výstupu: výkon záťaže
Označenie ochrany: varistor
Montážna poloha: zvislá (vodorovná montážna lišta)
Názov pripojenia: riadiaci obvod
Dĺžka odizolovania: 8 mm
Prierez pevného vodiča: 0,5 mm² - 2,5 mm²
Flexibilný prierez vodiča: 0,5 mm² - 2,5 mm²
Prierez drôtu AWG: 18 - 12
Zvyškový stres:<1 V
Unikajúci prúd:<3 mA
Špičkový prúd: 600 A.
Závit skrutky: M3
Zobrazenie prevádzkového napätia: LED zelená

Druh obalu: Piece

Kategória výrobku: polovodičový stýkač

Typ: ELR 1-SC-230AC/600AC-30

Typ spínanie: spínanie pri nulovom napätí

Riadiace napätie (min.): 24 V/AC

Riadiace napätie (max.): 275 V/AC

Rozsah riadiaceho napätia: 24 - 275 V/AC

Spínacie napätie (min.): 42 V/AC

Spínacie napätie (max.): 660 V/AC

Konštantný prúd (max.): 30 A

Zaťažovací prúd: 30 A

Vhodné pre značku: Phoenix Contact

Vlastnosti: s varistorom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Min. teplota: -30 °C

Max. teplota: +70 °C

Šírka: 18 mm

V: 110 mm

Hĺbka: 103 mm

Rozmer.: (š x v x h) 18 x 110 x 103 mm

Obsah: 1 ks

Zaťažovací prúd: 30 A

Menovité riadiace napätie: 230 V/AC

Výstupný prúd (max.): 30 A

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre zna

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141032 Phoenix Contact ELR 1-SC-230AC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre zna

Popis

1-fázový polovodičový stýkač, vstupné napätie: 230 V AC, výstupný prúd: 30 A, spínač nulového napätia

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

1-fázový polovodičový stýkač, vstupné napätie: 230 V AC, výstupný prúd: 30 A, spínač nulového napätia

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
