Automatizácia a pneumatická technikaAutomatizáciaPohonySoft štartéry a elektronické brzdy

Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 štartér motora 24 V/DC Menovitý prúd 3 A

Šedý elektronický modul s oranžovými konektormi, ktorý sa používa na ovládanie alebo monitorovanie v elektrických rozvádzačoch.

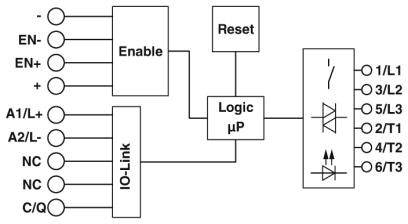

'Schéma zapojenia elektronického zariadenia s resetom, logikou µP, vstupmi IO-Link a LED indikátormi. Pripojenia pre EN-, EN+, A1/L+, A2/L-, NC, C/Q.'
'Schematické znázornenie elektrického zapojenia. Vľavo: Vstup/výstup pre IO-Link a Enable. Vpravo: Logika, Reset, LED indikátory s číslovaním.'
1/3
Ilustračný obrázok
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (255,00 € / kus)
255,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Spôsob montáže: montáž na DIN lištu
  • Ochranný druh IP20
  • Dĺžka odizolovania: 10 mm
  • Max. Výška stávky:<2 000 m
  • Sieťová frekvencia: 50/60 Hz
  • Rozsah riadiaceho napájacieho napätia: 19,2 V / DC - 30 V / DC
  • Menovitý riadiaci napájací prúd: 65 mA
  • Vstup označenia: Povoliť vstup
  • Stratový výkon: 0,88 W - 4,1 W.
  • Indikátor prevádzkového napätia: zelená LED
  • Stavový displej: žltá LED
  • Zobrazenie chyby: LED červená
  • Názov pripojenia: riadiaci obvod
  • Typ štartéra motora: reverzný štartér
  • Prierez vodiča: 0,2 mm² - 2,5 mm²
  • Prierez drôtu AWG: 24 - 14
  • Menovité impulzné napätie: 6 kV
  • Menovité izolačné napätie: 550 V
Napätie motora

500 V AC V/AC

Kategória výrobku

štartér motora

Pripojovacie prúd

3 A

Prevádzkové napätie

42 V str. - 550 V str

Menovité napätie

24 V/DC

Aktívna fáza

3

Číslo výrobcu

2908669

Menovitý prúd

3 A

Menovitý prúd - filter

3 A

Typ

ELR H5-IES-PT/500AC-3-IOL

Rozmer.

(š x v x h) 22.5 x 127 x 114 mm

Pripojenie

pružinové pripojenie

Šírka

22.5 mm

V

127 mm

Hĺbka

114 mm

Max. teplota

+55 °C

Min. teplota

-5 °C

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 štartér motora 24 V/DC Menovitý prúd 3 A

Datasheet 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 štartér motora 24 V/DC Menovitý prúd 3 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 štartér motora 24 V/DC Menovitý prúd 3 A

Popis

Sieťový hybridný štartér motora pre reverzáciu 3 ~ AC motorov do 500 V AC a výstupného prúdu 3 A, s nastaviteľným vypnutím preťaženia, funkciou núdzového zastavenia až do SIL 3 / PL e a prípojkou push-in. Pripojenie k IO-Link.

Tento text bol preložený strojovo.
