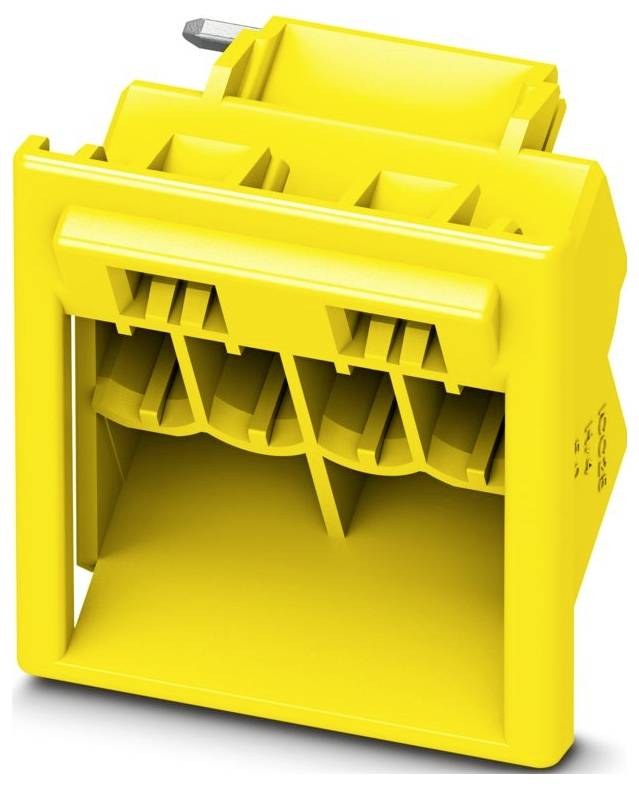

Phoenix Contact ICC25-H/4L5,0-1018 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
základná lišta pre plošné spoje
Počet kontaktov
4
Prevedenie
viacpólová zásuvka rovná
Raster (rozteč)
5 mm
Obsah
50 ks
Datasheety: (PDF)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
113,81 €
3
2% = 2,78 €
111,03 €
5
3% = 3,88 €
109,93 €
10
4% = 4,61 €
109,20 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 50 ks)
Celkom (2,28 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Základná lišta PCB
- Počet pólov 4
- Počet riadkov 1
- Obsah 50 ks
Technické parametre
- Počet radov kontaktov zástrčky: 1
- Typ elektrického pripojenia: iný
- Typ montáže: iný
- Menovité impulzné napätie: 4 kV
- Menovitý prúd In: 16 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,4 mm
- Typ kontaktu: Pin
- Dĺžka kolíka: 3,5 mm
- Počet pólov: 4
- Rozstup konektorov: 5 mm
- Rozstup kontaktov: 5 mm
- Typ konektora: pevný konektor
- Stupeň znečistenia: 2
- Materiál kontaktného náteru: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Druh obalu
Carton
- Kategória výrobku
základná lišta pre plošné spoje
- Počet kontaktov
4
- Prevedenie
viacpólová zásuvka rovná
- Vlastnosti
so západkou
- Počet pólov
4
- Počet riadkov
1
- Raster (rozteč)
5 mm
- Počet kontaktov v rade
4
- Pripojenie
spájkovaný konektor
- Materiál puzdra
PA
- Číslo výrobcu
1112639
- Obsah
50 ks
- Max. teplota
105 °C
- Min. teplota
-40 °C
- Typ
ICC25-H/4L5,0-1018
- Kontaktný povrch tlačovej strany
cín
- Finálna úprava kontaktu
cín
- Pólov
4
- Farba púzdra
žltá
- Menovité napätie
320 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564081 Phoenix Contact ICC25-H/4L5,0-1018 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564081 Phoenix Contact ICC25-H/4L5,0-1018 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 50 ks
Popis
Základný pásik pre dosku plošných spojov, menovitý prierez: 2,5 mm², farba: žltá, menovitý prúd: 16 A, menovité napätie (III/2): 320 V, povrch kontaktu: cín, typ kontaktu: kolík, počet riadkov: 4, počet radov: 1, počet pólov: 4, počet svoriek: 4, produktová rada: ICC..-H/..L5,0, rozstup: 5 mm, montáž: vlnové spájkovanie, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 3,5 mm, počet spájkovacích pinov na potenciál: 1, systém konektorov: ICC 2,5, orientácia pripájacej plochy: štandardná, zaistenie: západkové, spôsob montáže: žiadny, typ balenia: kartónová krabica, výrobok s bočným výstupom pinov vľavo
