Name: Phoenix Contact konektor do DPS Počet pólov 8 Raster (rozteč): 5.08 mm 1955471 50 ks
Brand: Phoenix Contact
SKU: 2209552
Availability: BackOrder

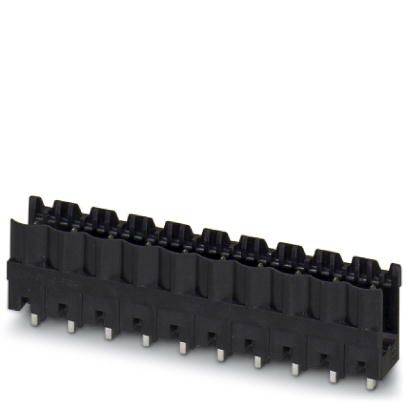

Čierny elektrický konektor s viacerými zásuvkami usporiadanými v línii na bielom pozadí.

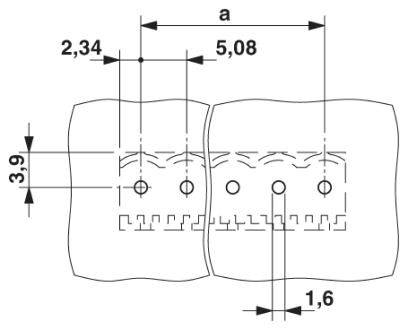

Technický výkres dvoch prepojených súčiastok s rozmermi: dĺžka 'a' 5,08 mm, šírka 3,9 mm, vzdialenosť 1,6 mm a 2,34 mm.

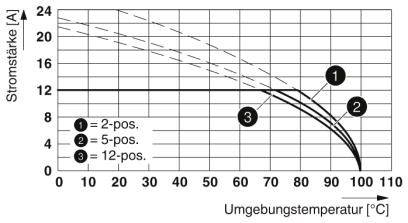

Graf znázorňuje intenzitu prúdu v závislosti od teploty okolia. Tri krivky vyznačujú rôzne polohy (2, 5, 12-pos).

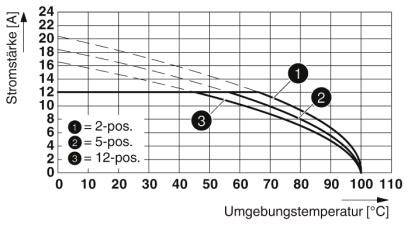

Diagram znázorňuje elektický prúd [A] v závislosti od teploty okolia [°C]. Tri krivky: '2-pol.', '5-pol.', '12-pol.'. Elektrický prúd klesá so zvyšovaním teploty.

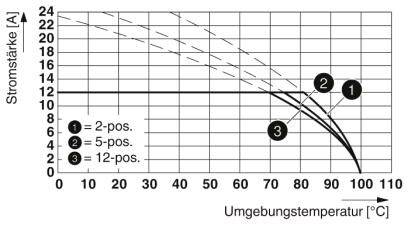

Diagram znázorňuje elektický prúd [A] v závislosti od teploty prostredia [°C]. Krivky pre 2, 5, 12 polôh. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

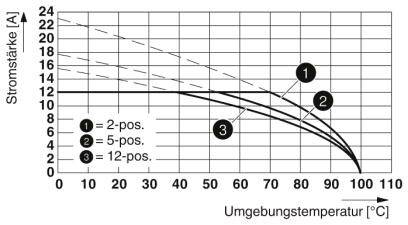

Graf znázorňuje elektrickú prúdovú silu v ampéroch (y-os) v závislosti od teploty prostredia v stupňoch Celzia (x-os). Krivky pre 2-, 5- a 12-polohové zapojenia. Prúdová sila klesá so zvyšujúcou sa teplotou.

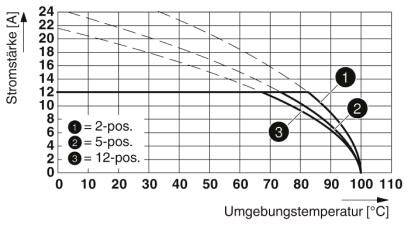

Graf znázorňuje elektrickú prúdovú silu (A) v závislosti od okolitej teploty (°C). Tri krivky: 2-polohová, 5-polohová a 12-polohová sledujú klesajúce trendy so zvyšujúcou sa teplotou.

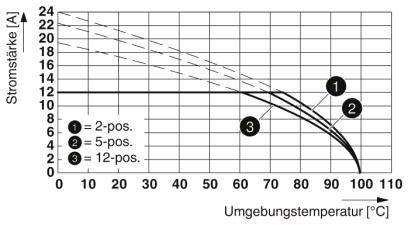

Graf zobrazuje intenzitu prúdu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Tri krivky predstavujú 2-, 5- a 12-pólové konektory.

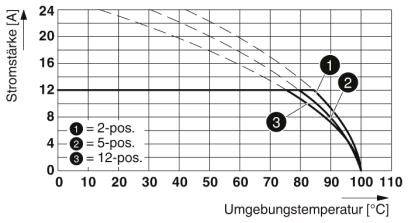

Graf znázorňuje elektrickú prúdovú intenzitu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Tri krivky pre 2-pol., 5-pol. a 12-pol. polohy.

1/9

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 26. 11.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (83,99 € / kus)

83,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 8

Technické parametre

Menovitý prierez: 2,5 mm²
Konštrukčná výška: 12 mm
Dĺžka spájkovacieho kolíka: 2,6 mm
Rozmery pera: 1 x 1 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 4 kV
Dĺžka čapu: 2,6 mm

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Počet riadkov: 1

Raster (rozteč): 5.08 mm

Počet pólov: 8

Šírka: 40.24 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

Rozmer.: (d x š x v) 8.6 x 40.24 x 14.6 mm

Pripojenie: tlačené

Číslo výrobcu: 1955471

Farba: čierna

Izolačný materiál: LCP

Finálna úprava kontaktu: cín

Menovité napätie: 400 V

V: 14.6 mm

Dĺžka: 8.6 mm

Typ: CCV 2,5/ 8-G-5,08 P26THR

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Počet pólov

Raster (rozteč)

Šírka

Phoenix Contact konektor do DPS Počet pólov 10 Raster (rozteč): 3.5 mm 1818070 1 ks Piece

Objednávacie číslo:2209429

Doručenie: Pi 30. 10.

39 KsConrad Electronic

8 A

3.5 mm

45.3 mm

Min.: 1

Násobky: 1

3,29 €^*

Phoenix Contact konektor do DPS Počet pólov 10 Raster (rozteč): 3.81 mm 1725788 50 ks

Objednávacie číslo:2209311

Doručenie: Pi 6. 11.

68 Set(y)Conrad Electronic

8 A

3.81 mm

38.89 mm

Min.: 1

Násobky: 1

645,00 €^*

Phoenix Contact konektor do DPS Počet pólov 10 Raster (rozteč): 5.08 mm 1769544 1 ks

Objednávacie číslo:2209339

Doručenie: Št 17. 12.

Conrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Násobky: 1

3,99 €^*

Phoenix Contact konektor do DPS Počet pólov 10 Raster (rozteč): 5.08 mm 1899210 50 ks Piece

Objednávacie číslo:2209512

Doručenie: St 2. 12.

Conrad Electronic

12 A

5.08 mm

67.4 mm

Min.: 1

Násobky: 1

295,00 €^*

Phoenix Contact konektor do DPS Počet pólov 10 Raster (rozteč): 7.62 mm 1720547 50 ks

Objednávacie číslo:2209306

Doručenie: Po 18. 1. 2027

Conrad Electronic

41 A

7.62 mm

79 mm

Min.: 1

Násobky: 1

405,00 €^*

Phoenix Contact konektor do DPS Počet pólov 12 Raster (rozteč): 3.5 mm 1818096 1 ks Piece

Objednávacie číslo:2209430

Doručenie: St 16. 12.

Conrad Electronic

8 A

3.5 mm

52.3 mm

Min.: 50

Násobky: 50

5,99 €^*

Phoenix Contact konektor do DPS Počet pólov 12 Raster (rozteč): 5.08 mm 1926112 50 ks

Objednávacie číslo:2209526

Doručenie: Št 26. 11.

Conrad Electronic

12 A

5.08 mm

66.78 mm

Min.: 1

Násobky: 1

134,99 €^*

Phoenix Contact konektor do DPS Počet pólov 12 Raster (rozteč): 5.08 mm 1955730 50 ks

Objednávacie číslo:2209553

Doručenie: Pi 27. 11.

Conrad Electronic

12 A

5.08 mm

71.07 mm

Min.: 1

Násobky: 1

194,99 €^*

Phoenix Contact konektor do DPS Počet pólov 12 Raster (rozteč): 7.62 mm 1721009 50 ks

Objednávacie číslo:2209308

Doručenie: Po 18. 1. 2027

Conrad Electronic

41 A

7.62 mm

107.54 mm

Min.: 1

Násobky: 1

495,00 €^*

Phoenix Contact konektor do DPS Počet pólov 14 Raster (rozteč): 3.5 mm 1766051 125 ks Piece

Objednávacie číslo:2209334

Doručenie: Pi 6. 11.

22 Set(y)Conrad Electronic

8 A

3.5 mm

Min.: 1

Násobky: 1

1 419,00 €^*

Na stiahnutie

Datasheet

Datasheet 2209552 Phoenix Contact konektor do DPS Počet pólov 8 Raster (rozteč): 5.08 mm 1955471 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209552 Phoenix Contact konektor do DPS Počet pólov 8 Raster (rozteč): 5.08 mm 1955471 50 ks

Popis

Navrhnuté na integráciu do procesu spájkovania SMT. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v konštrukcii zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.

Tento text bol preložený strojovo.
