Name: Phoenix Contact MACX MCR-EX-RTD-I Meniče teploty 1050222
Brand: Phoenix Contact
SKU: 3562247
Availability: BackOrder

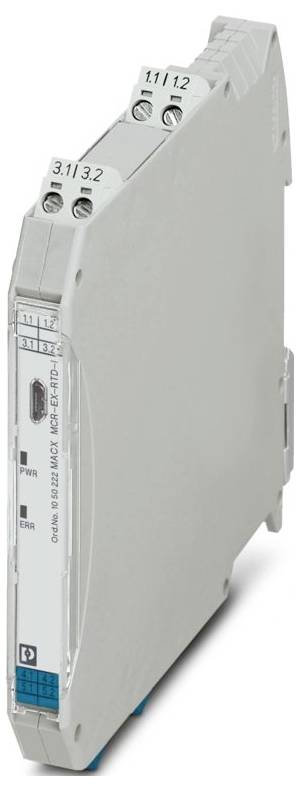

Phoenix Contact MACX MCR-EX-RTD-I Meniče teploty 1050222-0

Ilustračný obrázok

Typ

MACX MCR-EX-RTD-I

Napájacie napätie

24 V/DC

Rozmer.

(Ø x v) 2 mm x 112.5 mm

Pripojenie

skrutkovacie pripojenie

Číslo výrobcu

1050222

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (339,00 € / kus)

339,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová skupina: MACX Analog
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14
Šírka: 12,5 mm
výška 112,5 mm
Hĺbka: 113,7 mm
Farba: sivá (RAL 7042)
Materiál puzdra: PA 6.6-FR
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 49 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m (Technické údaje sa vzťahujú na nadmorské výšky ≤ 2000 m nad morom. Pre vysoké nadmorské výšky> 2000 m nad morom (pozri technický list).
Normy/predpisy: EN 61000-4-6
Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
Typ montáže: montáž na DIN lištu
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 7 mm
ATEX: ATEX
IECEx: IECEx
Označenie:  2Ex ec ic [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Strata výkonu: ≤ 0,76 W
Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
CE: CE
Certifikát: BY/112 02.01 TP012 103.01 00082
Signál: Signál
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Interferenčné žiarenie: Interferenčné žiarenie
Elektromagnetické RF pole: Elektromagnetické RF pole
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Vedené rušenie: Vedené rušenie
Schválenie stavby lodí: Schválenie stavby lodí
INMETRO: INMETRO
Odolnosť: EN 61000-6-2
Indikátor stavu: Zelená LED dióda (napájacie napätie); červená LED dióda, blikajúca 2,8 Hz (chyba linky alebo senzora na vstupe alebo výstupe, ERR); červená LED dióda, blikajúca 1,4 Hz (simulačná prevádzka, ERR); červená LED dióda, nepretržite svietiaca (chyba modulu, ERR)
Označenie: Vedené rušenie
Galvanické oddelenie medzi vstupom a výstupom: áno
Použitie: Teplota
Dodávka: Dodávka
Počet kanálov: 1
Obmedzenie použitia: Obmedzenie použitia
Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
Izolácia: Bezpečné oddelenie
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 60 Vrms (IEC/EN 60079-11)
Skúšobné napätie: 1,75 kV
Maximálne výstupné napätie Uo: 6 V
Max. výstupný prúd Io: 16,6 mA (RTD v 4-vodičovej konfigurácii); 13 mA (RTD v 3-vodičovej konfigurácii); 7,1 mA (RTD v 2-vodičovej konfigurácii); 16,6 mA (2x RTD v 2-vodičovej konfigurácii); 13 mA (potenciometer)
Max. výstupný výkon Po: 25,2 mW (lineárny)
Maximálne bezpečnostné napätie: 60 V AC/DC
Zaťaženie/Výstupný prúdový výstup: ≤ 600 Ω
Funkčnosť: Funkčnosť
Počet východov: 1
Menovité napájacie napätie: 24 V DC -20% ... +25 %
Galvanické oddelenie: Galvanické oddelenie
Typický teplotný koeficient: 0,01 %/K
Spotreba energie: ≤ 1 W
Výstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Maximálny výstupný prúd: ≥ 21 mA
Typická odchýlka od hodnoty v plnom rozsahu: 1 %
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Konfigurácia: Softvér
Popis vchodu: iskrovo bezpečný
Počet vchodov: 1
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11: Galvanické oddelenie vstupu/výstupu IEC/EN 60079-11
Obvody Ex i (EPL): Ga; Da; Ma; Div. 1
Max. vnútorná kapacita Ci: 44 nF
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
Maximálny povolený celkový odpor vedenia: 50 Ω (na vedenie)
Veľtrhy: Veľtrhy
Galvanické oddelenie vstupu/napájania IEC/EN 60079-11: Galvanické oddelenie vstupu/napájania IEC/EN 60079-11
Použiteľné typy senzorov (RTD): Pt, Ni, Cu senzory: 2-, 3-, 4-vodičové
Rozsah lineárneho odporu: 0 Ω ... 50 kΩ
Napájací prúd senzora: 10 µA ... 210 µA (až 2x 210 µA s 3-vodičovým zapojením)
IIB/IIIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 460 mH / 1000 µF
IIC (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 40 µF
IIC (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 555 nF
Rozsah merania teploty: -200 °C ... 850 °C (rozsah závisí od typu senzora)
Rozsah merania teploty: ≥ 50 K
Signál: Prúd: Signál: Prúd
Kroková odozva (0-99%): ≤ 1,7 s
Testovacia zásuvka: Testovacia zásuvka
Maximálny priemer: 2 mm
Systematická schopnosť: Systematická schopnosť
Typická chyba prenosu: 0,1 % (napr. pre Pt 100, rozsah 300 K, 4 ... 20 mA)
Konfigurovateľné/Programovateľné: áno
Zvlnenie výstupu (prúd):< 15 µASS;< 10 µArms
Správanie v prípade chyby senzora: voľne definovateľné
Bezpečnostné údaje: Svorky: 4.1, 4.2, 5.1, 5.2: Bezpečnostné údaje: Svorky: 4.1, 4.2, 5.1, 5.2
IIA/I (jednoduchý obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 850 mH / 1000 µF
IIB/IIA (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 950 nF
IIIC/I (zmiešaný obvod): max. externá indukčnosť Lo / max. externá kapacita Co: 100 mH / 950 nF
Prevádzková nadmorská výška (≤ 2000 m): Prevádzková nadmorská výška (≤ 2000 m)
Prevádzková nadmorská výška (≤ 3000 m): Prevádzková nadmorská výška (≤ 3000 m)
Rozsah nadmorskej výšky:> 4000 m ... 5000 m
Prevádzkový rozsah nadmorskej výšky (≤ 4000 m): Prevádzkový rozsah nadmorskej výšky (≤ 4000 m)
Prevádzkový rozsah nadmorskej výšky (≤ 5000 m): Prevádzkový rozsah nadmorskej výšky (≤ 5000 m)
Rozsah odporu potenciometra: 0 Ω ... 50 kΩ
EAC Ex: EAC Ex

Typ: MACX MCR-EX-RTD-I

Napájacie napätie: 24 V/DC

Rozmer.: (Ø x v) 2 mm x 112.5 mm

Pripojenie: skrutkovacie pripojenie

Číslo výrobcu: 1050222

Šírka: 12.5 mm

V: 112.5 mm

Dĺžka: 113.7 mm

(Ø): 2 mm

Max. okolitá teplota: 49 °C

Min. okolitá teplota: -40 °C

Hmotnosť: 0.13 kg

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 3562247 Phoenix Contact MACX MCR-EX-RTD-I Meniče teploty 1050222

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562247 Phoenix Contact MACX MCR-EX-RTD-I Meniče teploty 1050222

Popis

Prevodník teploty Ex i: Prevádza signály z odporových teplomerov inštalovaných v oblasti s nebezpečenstvom výbuchu a prenáša signál 0/4 – 20 mA do záťaže v bezpečnej oblasti. Voľne programovateľný. 3-cestná izolácia, SIL, skrutkové pripojenie, štandardná konfigurácia.
