Name: Phoenix Contact MACX MCR-TS-I-OLP-SP Meniče teploty 2908664
Brand: Phoenix Contact
SKU: 2225742
Availability: BackOrder

Elektronický modul v štíhlom puzdre, pravdepodobne pre priemyselné aplikácie, zobrazený vertikálne; biela farba s označením.

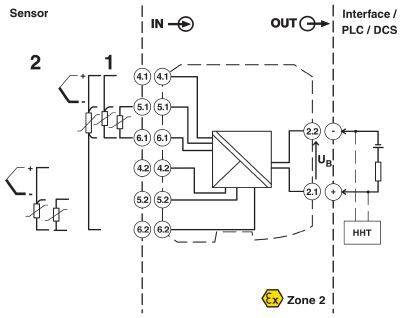

Elektrické schéma senzorového systému, ktorý prenáša signály do rozhrania/PLC. Obsahuje symboly pre klasifikáciu zón.

Schéma elektrického zariadenia so vstupmi a výstupmi. Šípky znázorňujú smer prúdenia elektrického prúdu. Označené oblasti: 'VSTUP' a 'NAPÁJACÍ VÝSTUP'.

1/3

Ilustračný obrázok

Typ

MACX MCR-TS-I-OLP-SP

Napájacie napätie

12 V - 42 V

Vstup.signál

4 mA - 20 mA, 20 mA - 4 mA

Prevádzková teplota

-40 ° C - +100 °C

Popis

Meniče teploty

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 8. 12.

Počet

Celkom (735,00 € / kus)

735,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Použiteľné typy snímačov (RTD): Pt, Ni, Cu snímače: 2-, 3-, 4-vodičové
Použiteľné typy snímačov (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Rozsah merania teploty: -250 ° C - +2500 ° C (rozsah v závislosti od typu snímača), -200 ° C - +850 ° C (Pt 100)
Max. Výstupný prúd: 23 mA
Dĺžka odizolovania: 8 mm
Prierez vodiča: 0,2 mm² - 1,5 mm²
Prierez vodiča: 24 - 16

Typ: MACX MCR-TS-I-OLP-SP

Napájacie napätie: 12 V - 42 V

Vstup.signál: 4 mA - 20 mA, 20 mA - 4 mA

Prevádzková teplota: -40 ° C - +100 °C

Popis: Meniče teploty

Rozmer.: (d x š x v) 114.5 x 12.5 x 99 mm

Pripojenie: Pripojenie push-in

Vstupný odpor: 10 Ω - 2000 Ω

Číslo výrobcu: 2908664

Šírka: 12.5 mm

V: 99 mm

Dĺžka: 114.5 mm

Max. okolitá teplota: +85 °C

Min. okolitá teplota: -40 °C

UKCA: áno

Kategória výrobku: prevodník teploty

Na stiahnutie

Datasheet

Datasheet 2225742 Phoenix Contact MACX MCR-TS-I-OLP-SP Meniče teploty 2908664

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225742 Phoenix Contact MACX MCR-TS-I-OLP-SP Meniče teploty 2908664

Popis

Prevodník teploty napájaný z výstupnej slučky, dva univerzálne vstupy pre termočlánky, odporové a napäťové snímače, voľne konfigurovateľná komunikácia HART, možnosť inštalácie v zóne 2, SIL 2/3

Tento text bol preložený strojovo.
