Name: Phoenix Contact MDSTBV 2,5/ 6-G základná lišta pre plošné spoje Počet kontaktov 12 Počet riadkov 2 Počet pólov 12 50 ks
Brand: Phoenix Contact
SKU: 3576802
Availability: BackOrder

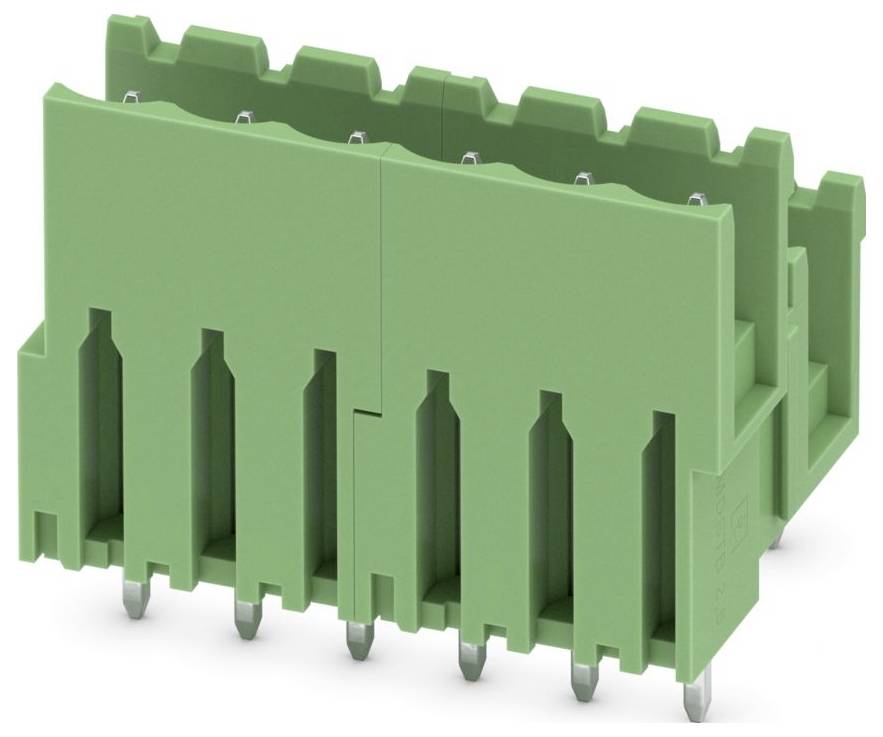

Zelený elektrický konektor so šiestimi kovovými kolíkmi určený na montáž na dosku obvodu, bežne používaný v elektronických zariadeniach na bezpečné spojenia.

Ilustračný obrázok

Kategória výrobku

základná lišta pre plošné spoje

Počet kontaktov

Raster (rozteč)

5 mm

Obsah

50 ks

Druh obalu

Carton

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 8. 12.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (189,99 € / kus)

189,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Základná lišta PCB

Počet pólov 12
Počet riadkov 2
Obsah 50 ks

Technické parametre

Počet radov zástrčkových konektorov: 2
Typ páskovania: Kartón (pre SMD)
Typ elektrického pripojenia: iný
Typ montáže: iný
Menovité impulzné napätie: 4 kV
Menovitý prúd In: 10 A
Prevádzková teplota: -40-100 °C
Trieda horľavosti izolačného materiálu podľa UL94: V0
Priemer pripojovacieho kolíka: 1,4 mm
Typ kontaktu: Pin
Dĺžka kolíka: 3,9 mm
Počet pólov: 12
Rozstup konektorov: 5 mm
Rozstup kontaktov: 5 mm
Typ konektora: pevný konektor
Stupeň znečistenia: 2
Materiál kontaktného náteru: Cín
Materiál izolačného telesa: iný
Kategória prepätia: III

Druh obalu: Carton

Kategória výrobku: základná lišta pre plošné spoje

Počet kontaktov: 12

Vlastnosti: raditeľný

Počet pólov: 12

Počet riadkov: 2

Raster (rozteč): 5 mm

Pripojenie: spájkovaný konektor

Materiál puzdra: PA

Číslo výrobcu: 1845976

Obsah: 50 ks

Max. teplota: 100 °C

Min. teplota: -40 °C

Typ: MDSTBV 2,5/ 6-G

Finálna úprava kontaktu: pocínované

Pólov: 12

Farba púzdra: zelená

Menovité napätie: 320 V

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Druh obalu

Obsah

Počet kontaktov

Raster (rozteč)

Phoenix Contact CC 2,5/ 5-GF-5,08 P26THR základná lišta pre plošné spoje Počet kontaktov 5 Počet riadkov 1 Počet pólov 5 50 ks Carton

Objednávacie číslo:3578073

Doručenie: St 4. 11.

2 Set(y)Conrad Electronic

Carton

50 ks

5.08 mm

Min.: 1

Násobky: 1

139,99 €^*

Phoenix Contact BCH-350V- 2 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 2 Počet riadkov 1 Počet pólov 2 500 ks Carton

Objednávacie číslo:3565079

Nie je k dispozícii

Conrad Electronic

Carton

500 ks

3.5 mm

Min.: 1

Násobky: 1

229,99 €^*

Phoenix Contact BCH-350V- 4 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 500 ks Carton

Objednávacie číslo:3565051

Nie je k dispozícii

Conrad Electronic

Carton

500 ks

3.5 mm

Min.: 1

Násobky: 1

455,00 €^*

Phoenix Contact BCH-381H-6 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 2000 ks Carton

Objednávacie číslo:3563753

Nie je k dispozícii

Conrad Electronic

Carton

2000 ks

3.81 mm

Min.: 1

Násobky: 1

2 699,00 €^*

Phoenix Contact BCH-381V-6 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 2000 ks

Objednávacie číslo:3563762

Nie je k dispozícii

Conrad Electronic

2000 ks

3.81 mm

Min.: 1

Násobky: 1

2 699,00 €^*

Phoenix Contact BCH-500VS- 3 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 500 ks Carton

Objednávacie číslo:3565045

Nie je k dispozícii

Conrad Electronic

Carton

500 ks

5 mm

Min.: 1

Násobky: 1

429,00 €^*

Phoenix Contact BCH-500VS- 7 GN PA1,3,5,7 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 1000 ks Carton

Objednávacie číslo:3582552

Nie je k dispozícii

Conrad Electronic

Carton

1000 ks

5 mm

Min.: 1

Násobky: 1

1 365,00 €^*

Phoenix Contact BCH-500VS-13 GN 7PA základná lišta pre plošné spoje Počet kontaktov 7 Počet riadkov 1 Počet pólov 7 2000 ks Carton

Objednávacie číslo:3583954

Nie je k dispozícii

Conrad Electronic

Carton

2000 ks

5 mm

Min.: 1

Násobky: 1

5 005,00 €^*

Phoenix Contact BCH-508H- 3 GY PA1,3 základná lišta pre plošné spoje Počet kontaktov 3 Počet riadkov 1 Počet pólov 3 2000 ks Carton

Objednávacie číslo:3584561

Nie je k dispozícii

Conrad Electronic

Carton

2000 ks

5.08 mm

Min.: 1

Násobky: 1

1 185,00 €^*

Phoenix Contact BCH-508HF- 2 BK BDWH:1-2 základná lišta pre plošné spoje Počet kontaktov 2 Počet riadkov 1 Počet pólov 2 1000 ks Carton

Objednávacie číslo:3565867

Nie je k dispozícii

Conrad Electronic

Carton

1000 ks

5.08 mm

Min.: 1

Násobky: 1

1 685,00 €^*

Na stiahnutie

Datasheet

Datasheet 3576802 Phoenix Contact MDSTBV 2,5/ 6-G základná lišta pre plošné spoje Počet kontaktov 12 Počet riadkov 2 Počet pólov 12 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3576802 Phoenix Contact MDSTBV 2,5/ 6-G základná lišta pre plošné spoje Počet kontaktov 12 Počet riadkov 2 Počet pólov 12 50 ks

Popis

Základný pásik pre dosku plošných spojov, menovitý prierez: 2,5 mm², farba: zelená, menovitý prúd: 10 A, menovité napätie (III/2): 320 V, povrch kontaktu: cín, typ kontaktu: kolík, počet potenciálov: 12, počet radov: 2, počet pólov: 6, počet pripojení: 12, produktová rada: MDSTBV 2,5/..-G, rozstup: 5 mm, montáž: vlnové spájkovanie, rozloženie pinov: lineárne zapojenie pinov, dĺžka pinov [P]: 3,9 mm, počet spájkovacích pinov na potenciál: 1, systém konektorov: COMBICON MSTB 2,5, orientácia kontaktnej plochy: štandardná, zamykanie: žiadne, typ montáže: žiadne, typ balenia: v krabici, stohovateľné! Montážna príruba: Číslo položky 1836477, 1836480. V kombinácii s konektorovými časťami MVSTB alebo FKCV sa musí použiť jeden konektor MVSTBW (alebo FKCVW) a jeden konektor MVSTBR (alebo FKCVR). Kombinácia s konektorovými dielmi TMSTBP nie je možná!

Tento text bol preložený strojovo.
