Name: Phoenix Contact NBC-M12MRX/1,0-94F pripojovací kábel pre senzory - aktory, 1080716, piny: 8, 1 m, 1 ks
Brand: Phoenix Contact
SKU: 3563357
Availability: SoldOut

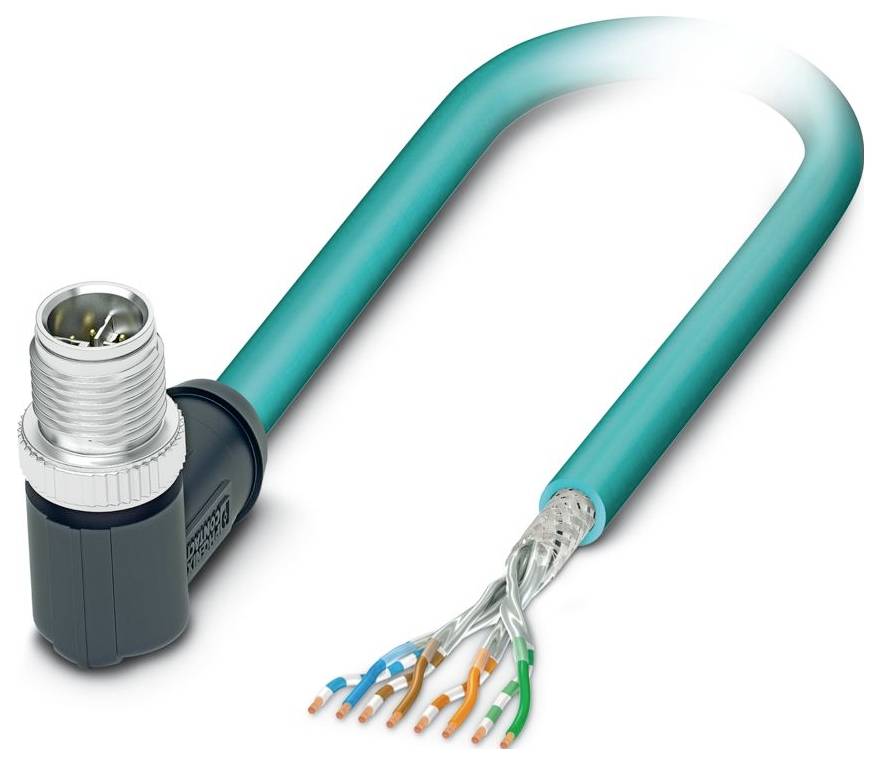

Phoenix Contact NBC-M12MRX/1,0-94F pripojovací kábel pre senzory - aktory, 1080716, piny: 8, 1 m, 1 ks-0

Ilustračný obrázok

Kategória výrobku

pripojovací kábel pre senzory - aktory

Norma zástrčky

ethernet

Strana pripojenia A

zástrčka M12, zahnutá

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (38,99 € / kus)

38,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet pólov: 8
Menovité napätie UN: 48 V AC; 60 V DC
Uťahovací moment: 0,4 Nm (konektor M12)
Trieda horľavosti podľa UL 94: V0
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP67
Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -20 °C ... 80 °C (kábel, flexibilná inštalácia)
Normy/predpisy: IEC 61076-2-109
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál tesnenia: FKM
Materiál kontaktnej plochy: Ni/Au
Menovitý prúd IN: 0,5 A
Vonkajší priemer kábla: 6,40 mm ±0,2 mm
Zbernicový systém: Ethernet
Vonkajší plášť, materiál: PUR
Materiál vodiča: holé medené pramene
Dĺžka kábla: 1 m
Prierez vodiča: 4x 2x 0,14 mm²
Tienenie: Pokročilá technológia tienenia
Štandardné označenie: Konektor M12
Indikátor stavu: nie
Vonkajší plášť, farba: vodná modrá RAL 5021
Použitie: Štandardné
Prenosové médium: meď
Kódovanie: X
Izolačný odpor: ≥ 500 MΩ*km
Kontaktný materiál: CuZn
Indikátor stavu k dispozícii: nie
Materiál nosiča kontaktov: PA 6.6
UL AWM štýl: 21238 (80 °C / 600 V)
Tienené: áno
Typ kábla: Ethernet 10 GBit [94F]
Signálny vodič AWG: 26
Priemer drôtu vrátane izolácie: 1 mm ±0,05 mm
Materiál na izoláciu vodičov: penový PE
Jednožilový vodič, farba: biela/modro-modrá, biela/oranžovo-oranžová, biela/zeleno-zelená, biela/hnedo-hnedá
Celkové zapojenie: 4 páry do duše
Menovité napätie kábla: ≤ 100 V
Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
Minimálny polomer ohybu, flexibilne položený: 8 x D
Najmenší polomer ohybu, trvalo nainštalovaný: 26 mm
Najmenší polomer ohybu, flexibilne inštalovaný: 51 mm
Odolnosť proti ohňu: podľa IEC 60332-1-2; podľa UN ECE-R 118.03; podľa CSA C 22.2 č. 210 FT1
Odolnosť voči olejom: podľa DIN EN 60811-404
Počet káblových vývodov: 1
Párovacie cykly: ≥ 100
Pripojenie 1: Pripojenie 1
Port 2: Port 2
Bez halogénov: podľa IEC 60754-1
M12: M12
Konštrukcia vodiča: 4x2xAWG26/7 | S/FTP
Optické pokrytie obrazovky: 70 %
Odpor slučky: ≤ 290,00 Ω/km
Charakteristická impedancia: 100 Ω ± 5 Ω (pri 100 MHz)
Skúšobné napätie vodič/vodič: 2000 V (50 Hz, 1 min.)
Skúšobné napätie vodiča/tienenia: 2000,00 V (50 Hz, 1 min.)
Splietanie párov: 2 vodiče na pár
Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
Materiál skrutky: Zinkový odliatok, poniklovaný
Typ senzora: Ethernet
Typ/kategória signálu: Ethernet CAT6A, 10 GBit/s; CC-Link IE CAT6A, 10 GBit/s
Prenosové charakteristiky (kategória): CAT6A
Prenosová rýchlosť: 10 Gbit/s
Rozmerový výkres: Schéma zapojenia pinov Konektor M12, 8-pinový, kódovanie X, pohľad z pinov
Dizajn: voľný koniec kábla
Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]

Druh obalu: Piece

Typ: NBC-M12MRX/1,0-94F

Kategória výrobku: pripojovací kábel pre senzory - aktory

Norma zástrčky: ethernet

Strana pripojenia A: zástrčka M12, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 8

Dĺžka kábla: 1 m

Materiál plášťa: PUR

Menovité napätie: 48 V/AC
60 V/DC

Vonkajší Ø: 6.40 mm

Prierez vodiča (káble senzor-aktor): 0.14 mm²

Pripojenie: voľný koniec vedenia

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Farba kábla: vodná modrá

Kódovanie: Typ X

Materiál kontaktu: CuZn

Kontaktná plocha: Ni / Au

: IP65
IP67

Vlastnosti: bez halogénov
tienený

Min. teplota: -40 °C

Max. teplota: 80 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 1080716

Obsah: 1 ks

Priemer: 6.40 mm

Menovité napätie: 48 V

Tienený: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Dĺžka kábla

Menovité napätie

Norma zástrčky

Počet pólov

Strana pripojenia A

Strana pripojenia B

Typ upevnenia

Typ závitu, šírka pripojenie

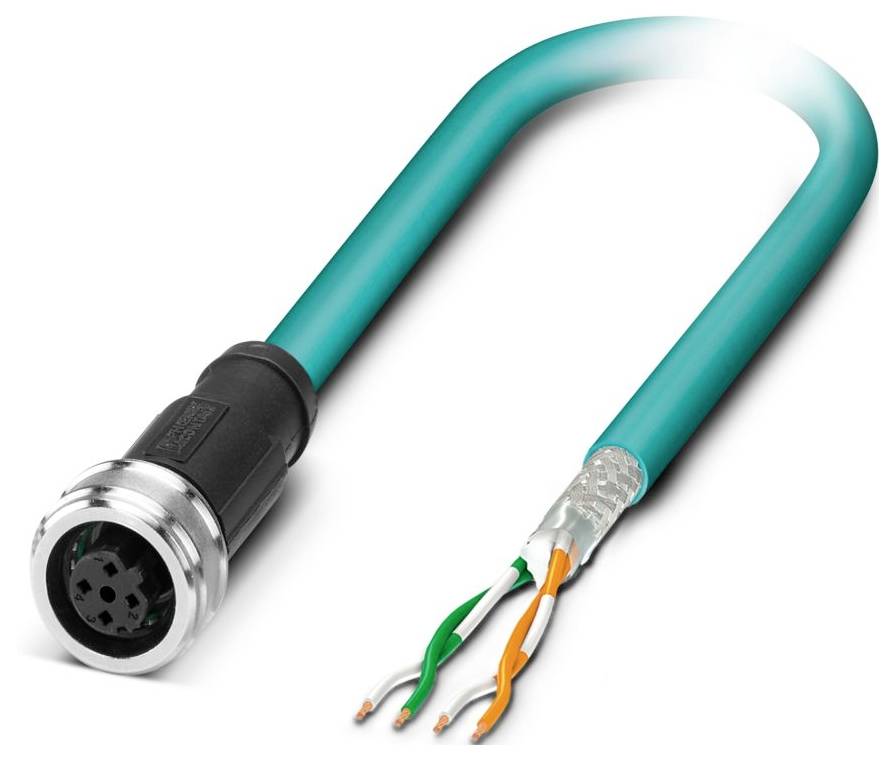

Phoenix Contact NBC- 1,0-93E/P12FSD pripojovací kábel pre senzory - aktory, 1476016, piny: 4, 1 m, 1 ks

Objednávacie číslo:3568605

Nie je k dispozícii

Conrad Electronic

1 m

48 V/AC

ethernet

zásuvka M12, rovná

kábel, otvorený koniec

Push-Pull

M12

Min.: 1

Násobky: 1

31,99 €^*

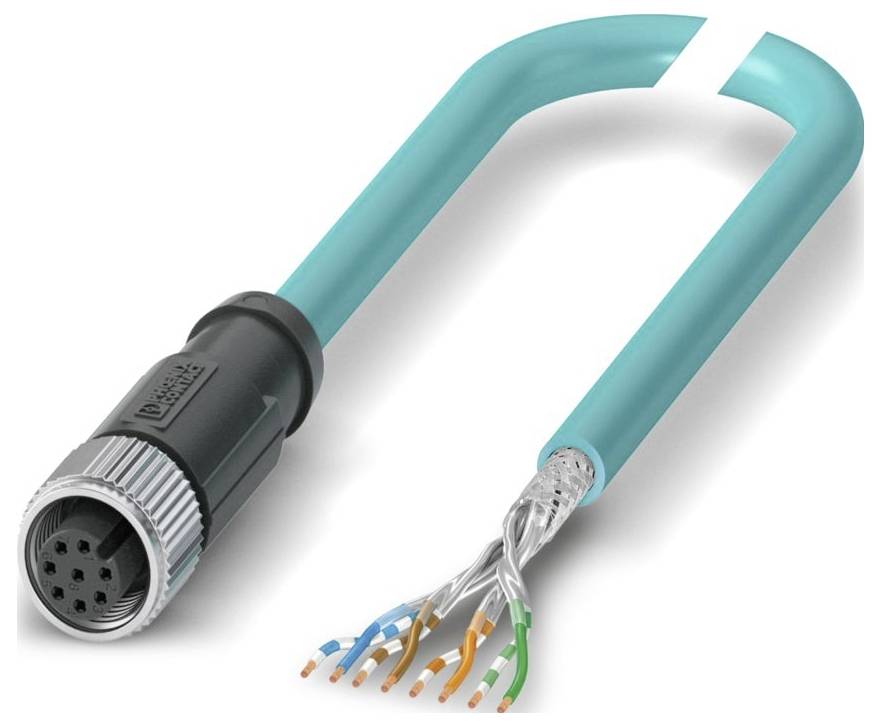

Phoenix Contact NBC- 1,0-94B/FS SCO pripojovací kábel pre senzory - aktory, 1407439, piny: 8, 1 m, 1 ks

Objednávacie číslo:3586362

Nie je k dispozícii

Conrad Electronic

1 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

51,99 €^*

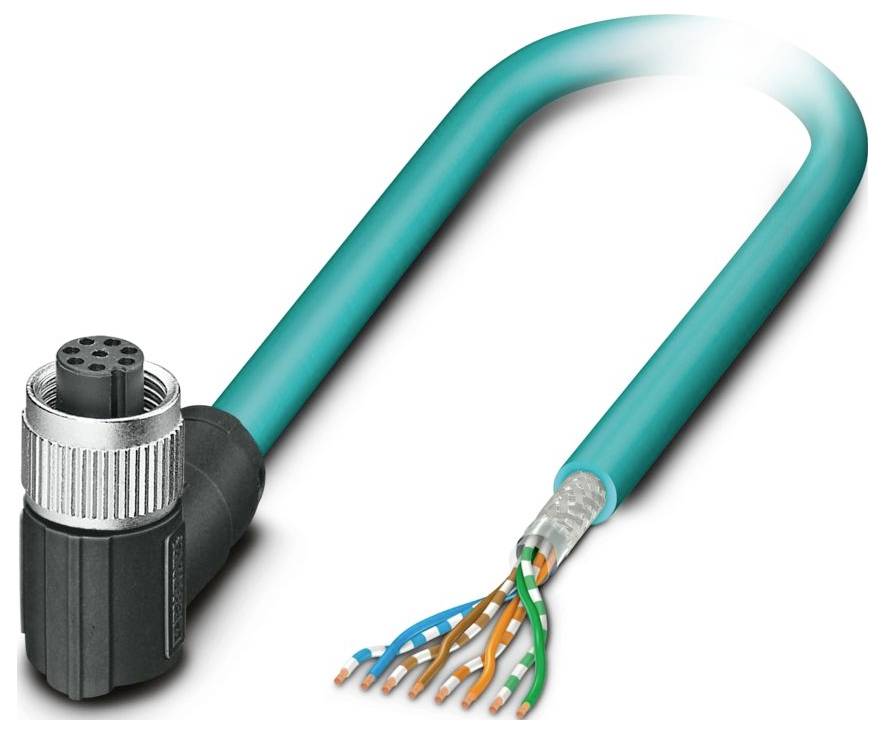

Phoenix Contact NBC- 10,0-94B/FR SCO US pripojovací kábel pre senzory - aktory, 1408755, piny: 8, 10 m, 50 ks

Objednávacie číslo:3586440

Nie je k dispozícii

Conrad Electronic

10 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, zahnutá

M12

Min.: 1

Násobky: 1

4 085,00 €^*

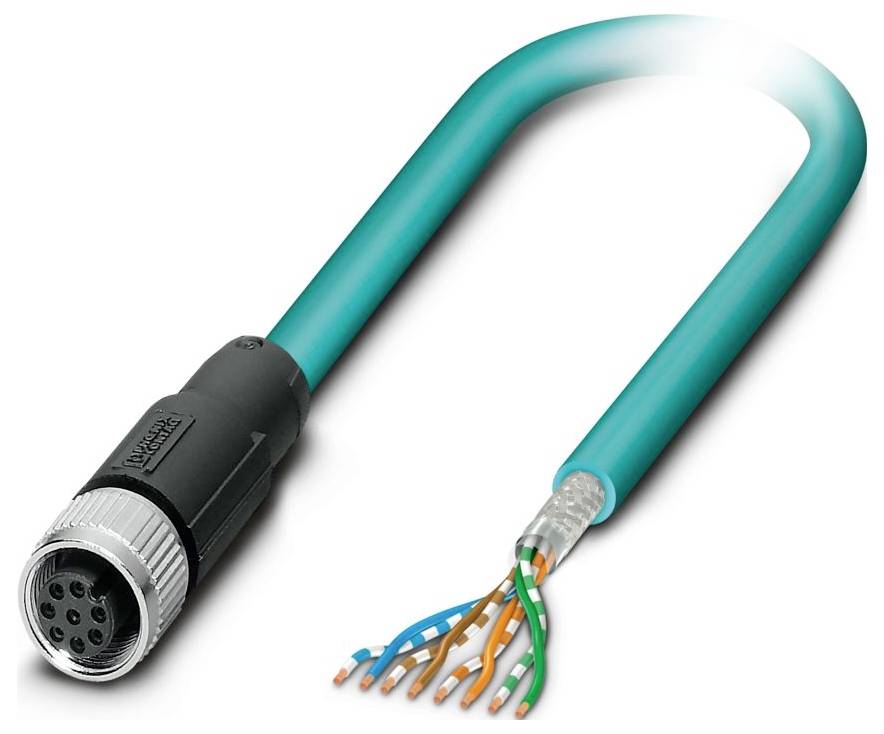

Phoenix Contact NBC- 10,0-94B/FS SCO US pripojovací kábel pre senzory - aktory, 1408746, piny: 8, 10 m, 50 ks

Objednávacie číslo:3586413

Nie je k dispozícii

Conrad Electronic

10 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, rovná

M12

Min.: 1

Násobky: 1

3 999,00 €^*

Phoenix Contact NBC- 2,0-93E/M12FSD pripojovací kábel pre senzory - aktory, 1407381, piny: 4, 2 m, 1 ks

Objednávacie číslo:3586521

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, rovná

skrutkovacie

M12

Min.: 1

Násobky: 1

31,99 €^*

Phoenix Contact NBC- 2,0-93E/P12FSD pripojovací kábel pre senzory - aktory, 1476018, piny: 4, 2 m, 1 ks

Objednávacie číslo:3568623

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

ethernet

zásuvka M12, rovná

kábel, otvorený koniec

Push-Pull

M12

Min.: 1

Násobky: 1

36,99 €^*

Phoenix Contact NBC- 2,0-94B/FR SCO US pripojovací kábel pre senzory - aktory, 1406115, piny: 8, 2 m, 50 ks

Objednávacie číslo:3586263

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, zahnutá

M12

Min.: 1

Násobky: 1

1 899,00 €^*

Phoenix Contact NBC- 2,0-94B/FS SCO US pripojovací kábel pre senzory - aktory, 1406120, piny: 8, 2 m, 50 ks

Objednávacie číslo:3586283

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, rovná

skrutkovacie

M12

Min.: 1

Násobky: 1

1 815,00 €^*

Phoenix Contact NBC- 2,0-94B/FS SCO pripojovací kábel pre senzory - aktory, 1407440, piny: 8, 2 m, 1 ks

Objednávacie číslo:3586365

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

ethernet

kábel, otvorený koniec

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

39,99 €^*

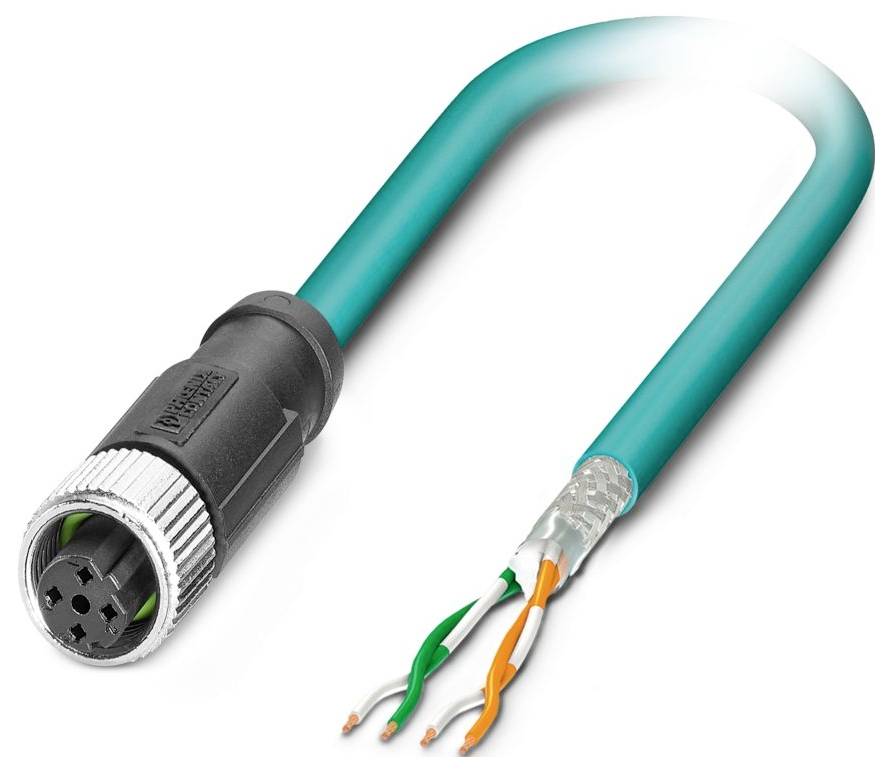

Phoenix Contact NBC- 5,0-93E/M12FSD pripojovací kábel pre senzory - aktory, 1407382, piny: 4, 5 m, 1 ks
