Name: Phoenix Contact NBC-R4MC/1,0-94B/R4MC spojovací kábel, 1408955, piny: 8, 1 m, 1 ks
Brand: Phoenix Contact
SKU: 3586466
Availability: SoldOut

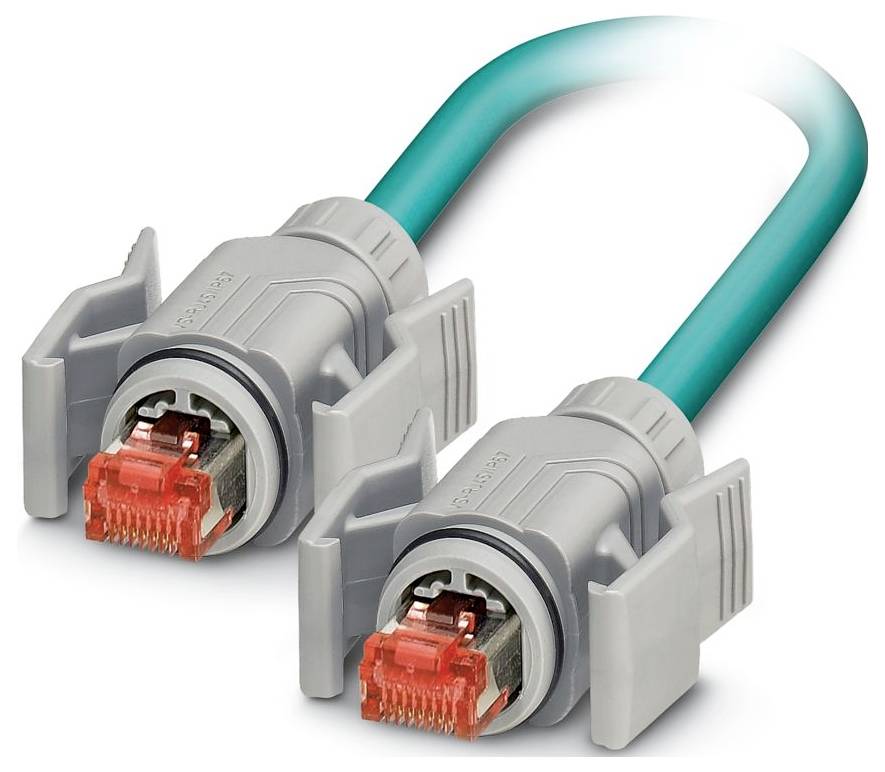

Zblízka zobrazený tyrkysový Ethernetový kábel s dvoma sivými a červenými konektormi navrhnutými na bezpečný a rýchly prenos údajov.

Ilustračný obrázok

Kategória výrobku

spojovací kábel

Norma zástrčky

ethernet

Strana pripojenia A

zástrčka RJ45

Strana pripojenia B

zástrčka RJ45

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (46,99 € / kus)

46,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová rada: RJ45 BASIC IE8 CAT5
Počet pólov: 8
Menovité napätie UN: 48 V
Trieda horľavosti podľa UL 94: V2
Stupeň krytia: IP67; IP65
Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -20 °C ... 80 °C (kábel, flexibilná inštalácia)
Stupeň znečistenia: 2
Materiál kontaktnej plochy: Ni/Au
Prenosová rýchlosť: 1 Gbit/s
Menovitý prúd IN: 1 A
Vonkajší priemer kábla: 6,40 mm ±0,2 mm
Vonkajší plášť, materiál: PUR
Materiál vodiča: holé medené pramene
Dĺžka kábla: 1,00 m
Prierez vodiča: 4x 2x 0,14 mm²
Menovité napätie (III/3): 72 V (jednosmerný prúd)
Vonkajší plášť, farba: vodná modrá RAL 5021
Farba (puzdro): sivá
Izolačný odpor: ≥ 5 GΩ*km
Kontaktný materiál: CuSn
Materiál nosiča kontaktov: PC
Hmotnosť šnúry: 47 kg/km
Štýl UL AWM: 20963 (80 °C / 30 V)
Tienené: áno
Typ kábla: Flexibilný ethernetový kábel CAT5, 4-párový [94B]
Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
Signálny vodič AWG: 26
Priemer drôtu vrátane izolácie: 0,96 mm
Materiál na izoláciu vodičov: penový PE
Jednožilový vodič, farba: biela/modro-modrá, biela/oranžovo-oranžová, biela/zeleno-zelená, biela/hnedo-hnedá
Hrúbka vonkajšej steny: 1,05 mm
Celkové zapojenie: 4 páry do duše
Menovité napätie kábla: ≤ 100 V
Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
Minimálny polomer ohybu, flexibilne položený: 8 x D
Najmenší polomer ohybu, trvalo nainštalovaný: 26 mm
Najmenší polomer ohybu, flexibilne inštalovaný: 52 mm
Odolnosť voči horeniu: podľa IEC 60332-1-2
Odolnosť voči olejom: podľa EN 60811-2-1
Párovacie cykly: ≥ 750
Pripojenie 1: Pripojenie 1
Port 2: Port 2
Bez halogénov: podľa IEC 60754-1
Konštrukcia vodiča: 4x2xAWG26/7, SF/UTP
Optické pokrytie obrazovky: 70 %
Odpor slučky: ≤ 290,00 Ω/km
Charakteristická impedancia: 100 Ω ± 5 Ω (pri 100 MHz)
Skúšobné napätie vodič/vodič: 700 V (50 Hz, 1 min.)
Skúšobné napätie vodiča/tienenie: 700,00 V (50 Hz, 1 min.)
Splietanie párov: 2 vodiče na pár
Typ senzora: Ethernet
Typ/kategória signálu: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
Prenosové charakteristiky (kategória): CAT5 (IEC 11801:2002)
Čas šírenia signálu: 5,3 ns/m
Väzbový odpor: ≤ 100,00 mΩ/m (pri 10 MHz)
Kapacita vedenia: 48 nF/km (pri 1 kHz)
Pevnosť v ťahu: ≤ 100 N
Presluch na blízkom konci (NEXT): 71,3 dB (pri 1 MHz); 62,3 dB (pri 4 MHz); 56,3 dB (pri 10 MHz); 53,2 dB (pri 16 MHz); 51,8 dB (pri 20 MHz); 48,9 dB (pri 31,25 MHz); 44,4 dB (pri 62,5 MHz); 41,3 dB (pri 100 MHz)
Sumárny výkon presluchu na blízkom konci (PSNEXT): 62,3 dB (pri 1 MHz); 53,3 dB (pri 4 MHz); 47,3 dB (pri 10 MHz); 44,2 dB (pri 16 MHz); 42,8 dB (pri 20 MHz); 39,9 dB (pri 31,25 MHz); 35,4 dB (pri 62,5 MHz); 32,3 dB (pri 100 MHz)
Útlm odrazu (RL): 23 dB (pri 4 MHz); 24,1 dB (pri 8 MHz); 25 dB (pri 10 MHz); 25 dB (pri 16 MHz); 25 dB (pri 20 MHz); 23,6 dB (pri 31,25 MHz); 21,5 dB (pri 62,5 MHz); 20,1 dB (pri 100 MHz)
Útlm tienenia: 3,2 dB (pri 1 MHz); 6 dB (pri 4 MHz); 9,5 dB (pri 10 MHz); 12,1 dB (pri 16 MHz); 13,6 dB (pri 20 MHz); 17,1 dB (pri 31,25 MHz); 24,8 dB (pri 62,5 MHz); 32 dB (pri 100 MHz)
Teplota okolia (inštalácia): -20 °C ... 80 °C
Prenosová rýchlosť: 1 Gbit/s
Rozmerový výkres: Schéma zapojenia pinov konektora RJ45
Dizajn: Zástrčka RJ45, rovná, 8-pinová, s uzamykacím mechanizmom
Vkladacia sila: 30 N (na signálny kontakt)
Ťahová sila: 50 N (na signálny kontakt)
Flexibilný Ethernet CAT5, 4-párový [94B]: Flexibilný Ethernet CAT5, 4-párový [94B]

Druh obalu: Piece

Typ: NBC-R4MC/1,0-94B/R4MC

Kategória výrobku: spojovací kábel

Norma zástrčky: ethernet

Strana pripojenia A: zástrčka RJ45

Strana pripojenia B: zástrčka RJ45

Počet pólov: 8

Dĺžka kábla: 1 m

Materiál plášťa: PUR

Menovité napätie: 48 V

Vonkajší Ø: 6.40 mm

Prierez vodiča (káble senzor-aktor): 0.14 mm²

Pripojenie: RJ45

Farba kábla: vodná modrá

Materiál kontaktu: CuSn

Kontaktná plocha: Ni / Au

: IP67
IP65

Vlastnosti: bez halogénov
tienený

Min. teplota: -40 °C

Max. teplota: 80 °C

Číslo výrobcu: 1408955

Obsah: 1 ks

Priemer: 6.40 mm

Ø kábla do: 6.40 mm

Priemer kábla (rozsah): 6.40 mm (max)

Menovité napätie: 48 V

Tienený: áno

UKCA: áno
