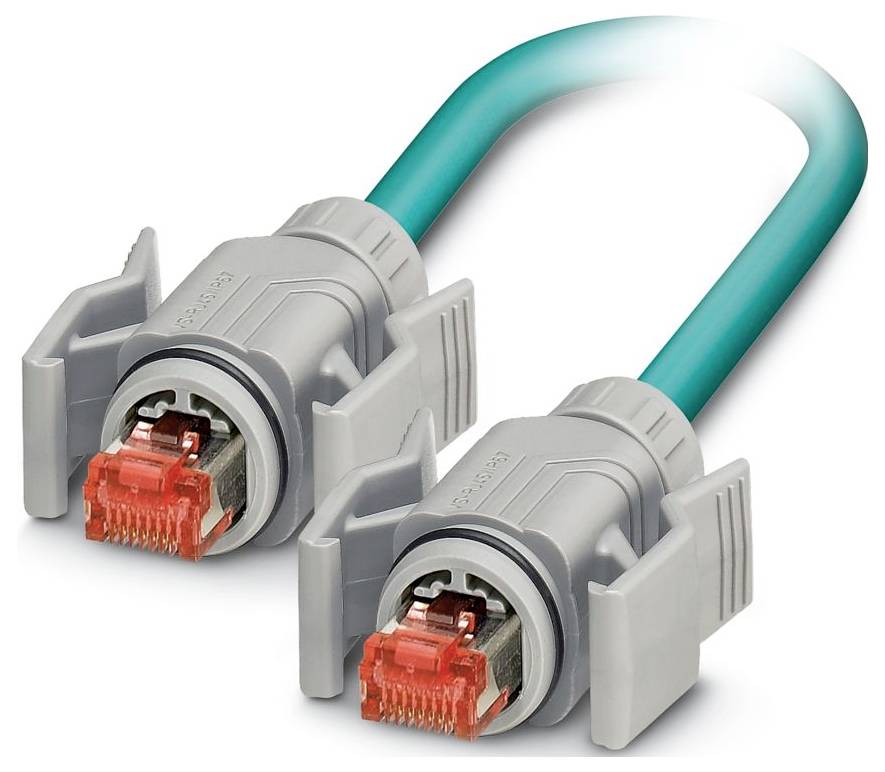

Ilustračný obrázok
Phoenix Contact NBC-R4MC/5,0-94B/R4MC spojovací kábel, 1408954, piny: 8, 5 m, 1 ks
Kategória výrobku
spojovací kábel
Prevedenie
Konektor RJ45
Norma zástrčky
ethernet
Strana pripojenia A
zástrčka RJ45
Strana pripojenia B
zástrčka RJ45
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (69,99 € / kus)
69,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: RJ45 BASIC IE8 CAT5
- Počet pólov: 8
- Menovité napätie UN: 48 V
- Trieda horľavosti podľa UL 94: V2
- Stupeň krytia: IP67; IP65
- Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -20 °C ... 80 °C (kábel, flexibilná inštalácia)
- Stupeň znečistenia: 2
- Materiál kontaktnej plochy: Ni/Au
- Prenosová rýchlosť: 1 Gbit/s
- Menovitý prúd IN: 1 A
- Vonkajší priemer kábla: 6,40 mm ±0,2 mm
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 5,00 m
- Prierez vodiča: 4x 2x 0,14 mm²
- Menovité napätie (III/3): 72 V (jednosmerný prúd)
- Vonkajší plášť, farba: vodná modrá RAL 5021
- Farba (puzdro): sivá
- Izolačný odpor: ≥ 5 GΩ*km
- Kontaktný materiál: CuSn
- Materiál nosiča kontaktov: PC
- Hmotnosť šnúry: 47 kg/km
- Štýl UL AWM: 20963 (80 °C / 30 V)
- Tienené: áno
- Typ kábla: Flexibilný ethernetový kábel CAT5, 4-párový [94B]
- Štruktúra vodiča signálneho vedenia: 7x 0,16 mm
- Signálny vodič AWG: 26
- Priemer drôtu vrátane izolácie: 0,96 mm
- Materiál na izoláciu vodičov: penový PE
- Jednožilový vodič, farba: biela/modro-modrá, biela/oranžovo-oranžová, biela/zeleno-zelená, biela/hnedo-hnedá
- Hrúbka vonkajšej steny: 1,05 mm
- Celkové zapojenie: 4 páry do duše
- Menovité napätie kábla: ≤ 100 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
- Minimálny polomer ohybu, flexibilne položený: 8 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 26 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 52 mm
- Odolnosť voči horeniu: podľa IEC 60332-1-2
- Odolnosť voči olejom: podľa EN 60811-2-1
- Párovacie cykly: ≥ 750
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: podľa IEC 60754-1
- Konštrukcia vodiča: 4x2xAWG26/7, SF/UTP
- Optické pokrytie obrazovky: 70 %
- Odpor slučky: ≤ 290,00 Ω/km
- Charakteristická impedancia: 100 Ω ± 5 Ω (pri 100 MHz)
- Skúšobné napätie vodič/vodič: 700 V (50 Hz, 1 min.)
- Skúšobné napätie vodiča/tienenia: 700,00 V (50 Hz, 1 min.)
- Splietanie párov: 2 vodiče na pár
- Typ senzora: Ethernet
- Typ/kategória signálu: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
- Prenosové charakteristiky (kategória): CAT5 (IEC 11801:2002)
- Čas šírenia signálu: 5,3 ns/m
- Väzbový odpor: ≤ 100,00 mΩ/m (pri 10 MHz)
- Kapacita vedenia: 48 nF/km (pri 1 kHz)
- Pevnosť v ťahu: ≤ 100 N
- Presluch na blízkom konci (NEXT): 71,3 dB (pri 1 MHz); 62,3 dB (pri 4 MHz); 56,3 dB (pri 10 MHz); 53,2 dB (pri 16 MHz); 51,8 dB (pri 20 MHz); 48,9 dB (pri 31,25 MHz); 44,4 dB (pri 62,5 MHz); 41,3 dB (pri 100 MHz)
- Sumárny výkon presluchu na blízkom konci (PSNEXT): 62,3 dB (pri 1 MHz); 53,3 dB (pri 4 MHz); 47,3 dB (pri 10 MHz); 44,2 dB (pri 16 MHz); 42,8 dB (pri 20 MHz); 39,9 dB (pri 31,25 MHz); 35,4 dB (pri 62,5 MHz); 32,3 dB (pri 100 MHz)
- Útlm odrazu (RL): 23 dB (pri 4 MHz); 24,1 dB (pri 8 MHz); 25 dB (pri 10 MHz); 25 dB (pri 16 MHz); 25 dB (pri 20 MHz); 23,6 dB (pri 31,25 MHz); 21,5 dB (pri 62,5 MHz); 20,1 dB (pri 100 MHz)
- Útlm tienenia: 3,2 dB (pri 1 MHz); 6 dB (pri 4 MHz); 9,5 dB (pri 10 MHz); 12,1 dB (pri 16 MHz); 13,6 dB (pri 20 MHz); 17,1 dB (pri 31,25 MHz); 24,8 dB (pri 62,5 MHz); 32 dB (pri 100 MHz)
- Teplota okolia (inštalácia): -20 °C ... 80 °C
- Prenosová rýchlosť: 1 Gbit/s
- Rozmerový výkres: Schéma zapojenia pinov konektora RJ45
- Dizajn: Zástrčka RJ45, rovná, 8-pinová, s uzamykacím mechanizmom
- Vkladacia sila: 30 N (na signálny kontakt)
- Ťahová sila: 50 N (na signálny kontakt)
- Flexibilný Ethernet CAT5, 4-párový [94B]: Flexibilný Ethernet CAT5, 4-párový [94B]
- Typ
NBC-R4MC/5,0-94B/R4MC
- Kategória výrobku
spojovací kábel
- Prevedenie
Konektor RJ45
- Norma zástrčky
ethernet
- Strana pripojenia A
zástrčka RJ45
- Strana pripojenia B
zástrčka RJ45
- Počet pólov
8
- Dĺžka kábla
5 m
- Materiál plášťa
PUR
- Menovité napätie
48 V
- Vonkajší Ø
6.40 mm
- Prierez vodiča (káble senzor-aktor)
0.14 mm²
- Pripojenie
RJ45
- Farba kábla
vodná modrá
- Materiál kontaktu
CuSn
- Kontaktná plocha
Ni / Au
IP67
IP65
- Vlastnosti
bez halogénov
tienený
- Min. teplota
-40 °C
- Max. teplota
80 °C
- Číslo výrobcu
1408954
- Obsah
1 ks
- Priemer
6.40 mm
- Ø kábla do
6.40 mm
- Priemer kábla (rozsah)
6.40 mm (max)
- Menovité napätie
48 V
- Tienený
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3586462 Phoenix Contact NBC-R4MC/5,0-94B/R4MC spojovací kábel, 1408954, piny: 8, 5 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3586462 Phoenix Contact NBC-R4MC/5,0-94B/R4MC spojovací kábel, 1408954, piny: 8, 5 m, 1 ks
Popis
Sieťový kábel, trieda ochrany: IP67, dĺžka kábla: 5 m, počet pólov: 8, 1 Gbit/s, CAT5, výstup kábla: priamy, Ethernet
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
