Name: Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací 10 ks
Brand: Phoenix Contact
SKU: 3580387
Availability: BackOrder

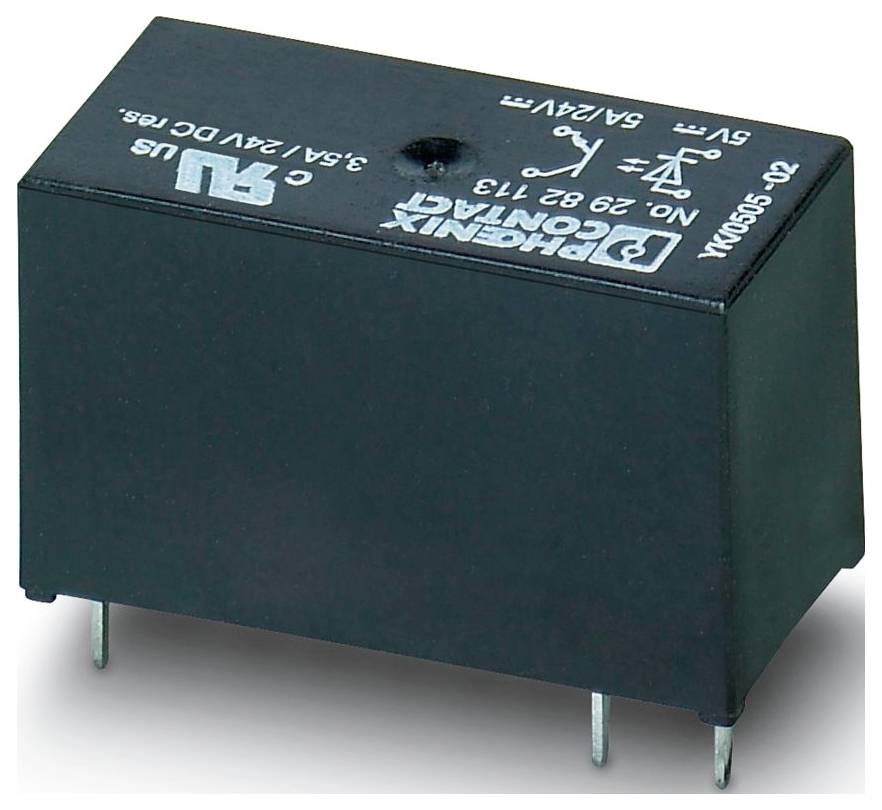

Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací 10 ks-0

Ilustračný obrázok

Kategória výrobku

polovodičové relé

Typ kontaktu

1 spínací

Spínacie napätie (max.)

33 V/DC

Typ

OPT- 5DC/ 24DC/ 5

Riadiace napätie (min.)

4 V/DC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 18. 11.

5 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (33,90 € / kus)

339,00 €

s DPH

Doprava zadarmo

Už len 5 Set(y) skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Šírka: 12,7 mm
výška 29 mm
Hĺbka: 15,7 mm
Farba: čierna (RAL 9005)
Podmienky prostredia: Podmienky prostredia
Trieda ochrany: RT III
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -25 °C ... 70 °C
Normy/predpisy: IEC 60664; EN 50178
Kategória prepätia: III
Stupeň znečistenia: 2
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,05 W
Prevádzkový režim: 100 % ED
Rozsah vstupného napätia: 4 V DC ... 6 V DC
Typický čas zapnutia: 10 µs
Návod na montáž: možné spojiť bez rozstupu
Ochranné obvody: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prepätiu
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Rozsah výstupného napätia: 3 V DC ... 33 V DC
Maximálny zapínací prúd: 15 A (10 ms)
Izolačné vlastnosti: Normy / Predpisy: Izolačné vlastnosti: Normy / Predpisy
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 05.09.2025
Skúšobné napätie (vstup/výstup): 2,5 kV (50 Hz, 1 min., vstup/výstup)
Menovité vstupné napätie UN: 5 V DC
Rozsah vstupného napätia vzhľadom na UN: 0,8 ... 1.2
Prahová hodnota prepínania signálu "0" vzhľadom na UN: 0,15
Prahová hodnota prepínania signálu "1" vzhľadom na UN: 0,5
Typický vstupný prúd pri UN: 9 mA
Typický čas vypnutia: 400 µs
Prenosová frekvencia: 300 Hz
Konfigurácia kontaktov: 1 normálne otvorený kontakt
Typ digitálneho výstupu: elektronický
Maximálny trvalý prúd: 5 A (pozri krivku odľahčenia)
Pokles napätia pri maximálnom trvalom prúde: ≤ 200 mV
Výstupný obvod: 2-vodičový, bez uzemnenia
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Normy / Predpisy: Normy / Predpisy
Menovité izolačné napätie: 100 V DC
Menovité výstupné napätie: 24 V DC
Ochrana pred prepätím:> 33 V jednosmerného prúdu

Kategória výrobku: polovodičové relé

Typ: OPT- 5DC/ 24DC/ 5

Riadiace napätie (min.): 4 V/DC

Riadiace napätie (max.): 6 V/DC

Reakčná doba: 10 µs

Čas rozpadu: 400 µs

Typ kontaktu: 1 spínací

Spínacie napätie (max.): 33 V/DC

Vlastnosti: S diódou s pólovou ochranou

: RT III

Max. teplota: 60 °C

Min. teplota: -25 °C

Hĺbka: 15.7 mm

Dĺžka: 15.7 mm

Šírka: 12.7 mm

V: 29 mm

Rozmer.: (d x š x v) 15.7 x 12.7 x 29 mm

Obsah: 10 ks

Vstupné napätie: 4-6 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací 10 ks

Popis

Zásuvné miniatúrne polovodičové relé, výkonové polovodičové relé, 1 normálne otvorený kontakt, vstup: 5 V DC, výstup: 3 – 33 V DC/5 A

Tento text bol preložený strojovo.

Popis

Zásuvné miniatúrne polovodičové relé, výkonové polovodičové relé, 1 normálne otvorený kontakt, vstup: 5 V DC, výstup: 3 – 33 V DC/5 A
