Ilustračný obrázok

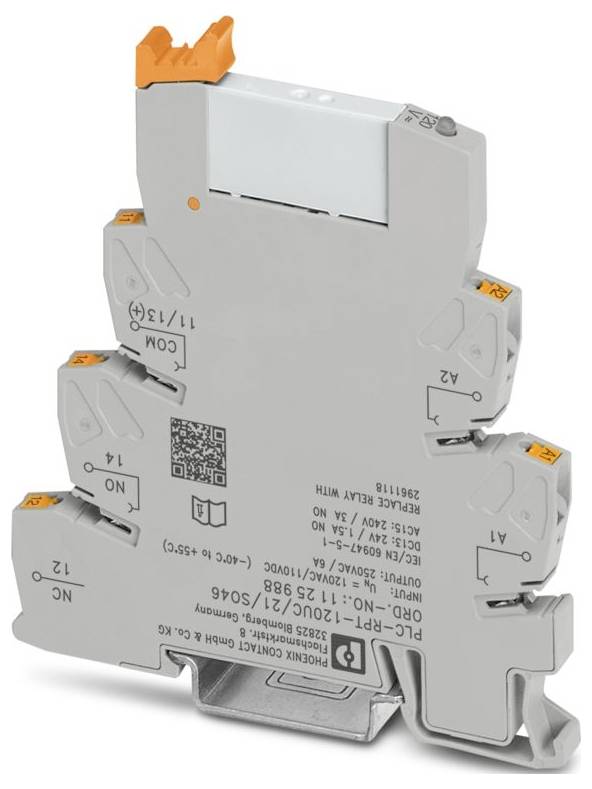

Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 prepínací 10 ks
Kategória výrobku
Relé modul
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RPT-120UC/21/SO46
Pripojenie
Push-in pripojenie pružinovou svorkou
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
32 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (299,00 € / kus)
299,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 6,2 mm
- výška 80 mm
- Hĺbka: 94 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Dĺžka odizolovania: 10 mm
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Musí byť nainštalovaná ochrana proti dotyku (v prípade napätia> 25 V AC/60 V DC) musí zabezpečiť inštalatér systému. Ide o vstavaný spotrebič bez ochrany pred priamym kontaktom.
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,84 W
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: TAE0000196
- Rozsah vstupného napätia: 93,6 V AC ... 168 V striedavého prúdu (20 °C); 85,8 V jednosmerného prúdu... 154 V jednosmerného prúdu (20 °C)
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranný obvod: Mostíkový usmerňovač; RC sieť
- Schválenie stavby lodí: Schválenie stavby lodí
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Indikátor stavu: LED (žltá)
- Použitie: Filter proti rušeniu
- Skratový prúd: 200 A (podmienený skratový prúd)
- Maximálny zapínací prúd: 10 A (4 s)
- Izolácia: Bezpečné oddelenie, zosilnená izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 11. decembra 2025
- Menovité vstupné napätie UN: 120 V AC; 110 V DC
- Typický vstupný prúd pri UN: 7 mA (50 Hz); 8 mA (60 Hz)
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 6 A
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: B/C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
- Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT III (relé)
- Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
- Prepínanie: Prepínanie
- Mechanická životnosť: 2 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 7 ms
- Typický čas relapsu: 20 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktov: AgSnO, tvrdo pozlátený
- Minimálne spínacie napätie: 5 V (100 mA)
- Minimálny spínací prúd: 10 mA (12 V)
- Maximálny vypínací výkon (odporová záťaž): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Minimálny spínací výkon: 0,12 W
- Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Frekvencia siete: 50/60 Hz
- Menovité napätie (pripojené elektromechanické relé): 60 V DC
- Výstupná poistka: 4 A gL/gG NEOZED
- Typické napätie pri poklese: 50 V AC
- Kategória výrobku
Relé modul
- Typ
PLC-RPT-120UC/21/SO46
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
93.6 V/AC
- Riadiace napätie (max.)
168 V/AC
- Reakčná doba
7 ms
- Čas rozpadu
20 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO + tvrdené pozlátenie
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
zásuvné
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hĺbka
94 mm
- Šírka
6.2 mm
- V
80 mm
- Rozmer.
(š x v x h) 6.2 x 80 x 94 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 prepínací 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relé modul 1 prepínací 10 ks
Popis
Rozhranie PLC proti rušivým prúdom alebo rušivým napätiam na strane riadenia. Pozostáva zo základného terminálu PLC-BPT-120UC/21/SO46 s push-in pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom do 6 A, 1 prepínací kontakt, vstupné napätie 120 V AC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
