Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 prepínací 10 ks

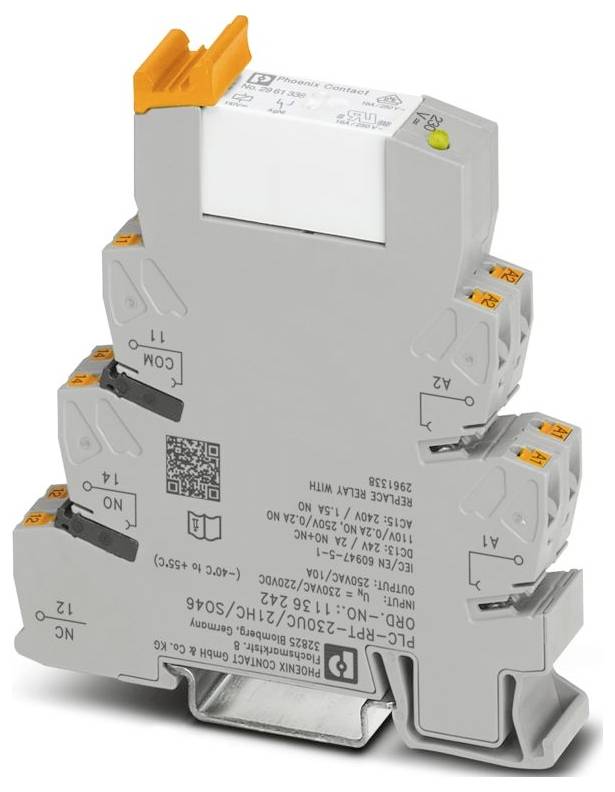

Ilustračný obrázok

Kategória výrobku

Relé modul

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V DC/AC

Typ

PLC-RPT-230UC/21HC/SO46

Pripojenie

Push-in pripojenie pružinovou svorkou

Datasheety: (PDF)

Doručenie: Po 14. 9.

3 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (17,89 € / kus)

178,85 €

bez DPH.

Doprava zadarmo

Už len 3 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 55 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 3
Dĺžka odizolovania: 10 mm
Montážna poloha: ľubovoľná
Návod na obsluhu: Musí byť nainštalovaná ochrana proti dotyku (v prípade napätia> 25 V AC/60 V DC) musí zabezpečiť inštalatér systému. Ide o vstavaný spotrebič bez ochrany pred priamym kontaktom.
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 2,3 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 179,4 V AC ... 264,5 V striedavého prúdu (20 °C); 171,6 V jednosmerného prúdu... 253 V jednosmerného prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranný obvod: RC sieť; mostíkový usmerňovač
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Indikátor stavu: LED (žltá)
Použitie: Filter proti rušeniu
Maximálny zapínací prúd: 30 A (300 ms, normálne otvorený kontakt)
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 11. decembra 2025
Menovité vstupné napätie UN: 230 V AC; 220 V DC
Typický vstupný prúd pri UN: 8,5 mA (50 Hz); 10 mA (60 Hz)
Konfigurácia kontaktov: 1 prepínací kontakt
Maximálny trvalý prúd: 6 A; 10 A (hodnota platí pre svorky 12). Ak sú svorky 12 premostené, platí normálna hodnota.)
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 4 kV (bezpečná izolácia, zosilnená izolácia a 6 kV medzi vstupným obvodom a výstupnými dráhami kontaktného prúdu)
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT II (relé)
Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
Prepínanie: Prepínanie
Mechanická životnosť: cca 3 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 7 ms
Typický čas relapsu: 10 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 12 V (10 mA)
Minimálny spínací prúd: 10 mA (12 V)
Maximálny spínaný výkon (odporová záťaž): 144 W (24 V DC); 240 W (24 V DC, hodnota platí pre svorky 12). Ak sú svorky 12 premostené, platí normálna hodnota.); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 1500 VA (250 V AC); 2500 W (250 V AC, hodnota platí pre svorky 12. Ak sú svorky 12 premostené, platí normálna hodnota.)
Spínací výkon: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
Frekvencia siete: 50/60 Hz
Menovité napätie (pripojené elektromechanické relé): 110 V DC
Typické napätie pri poklese: 60 V AC

Kategória výrobku: Relé modul

Typ: PLC-RPT-230UC/21HC/SO46

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 179.4 V/AC

Riadiace napätie (max.): 264.5 V/AC

Reakčná doba: 7 ms

Čas rozpadu: 10 ms

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 2500 W

Výkon cievky: 2.3 W

Vlastnosti: s RC členom

: IP20

Max. teplota: 55 °C

Min. teplota: -40 °C

Hĺbka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 prepínací 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relé modul 1 prepínací 10 ks

Popis

Rozhranie PLC proti rušivým prúdom alebo rušivým napätiam na strane riadenia. Pozostáva zo základnej svorkovnice s push-in pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom do 10 A, 1 prepínací kontakt, vstupné napätie 230 V AC
