Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relé modul 2 prepínacie 10 ks

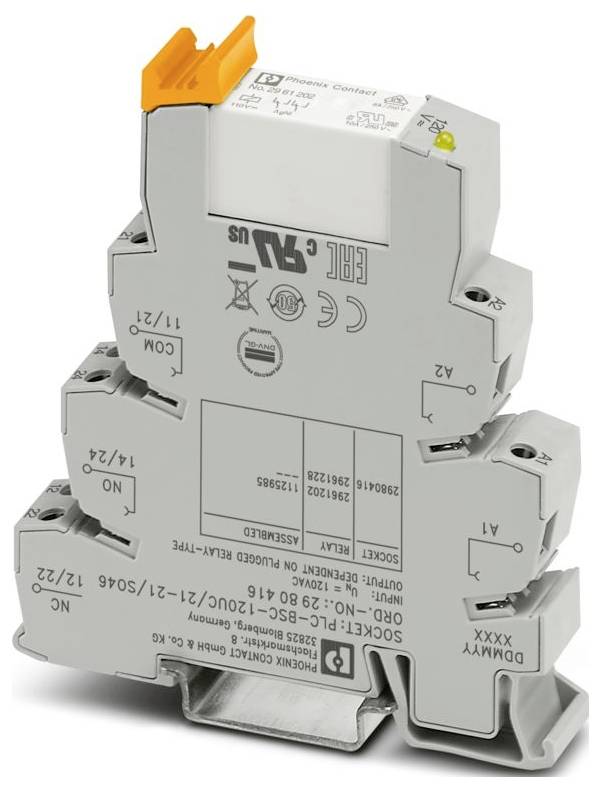

Ilustračný obrázok

Kategória výrobku

Relé modul

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Typ

PLC-RSC-120UC/21-21/SO46

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Po 14. 9.

19 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (17,89 € / kus)

178,85 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,6 Nm ... 0,8 Nm
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 55 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 3
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Návod na obsluhu: Musí byť nainštalovaná ochrana proti dotyku (v prípade napätia> 25 V AC/60 V DC) musí zabezpečiť inštalatér systému. Ide o vstavaný spotrebič bez ochrany pred priamym kontaktom.
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,84 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 94,8 V AC ... 168 V striedavého prúdu (20 °C); 93,5 V jednosmerného prúdu... 168,3 V jednosmerného prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranný obvod: Mostíkový usmerňovač; RC sieť
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Indikátor stavu: LED (žltá)
Použitie: Filter proti rušeniu
Maximálny zapínací prúd: 15 A (300 ms)
Izolácia: Základná izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 12.01.2026
Menovité vstupné napätie UN: 120 V AC; 110 V DC
Typický vstupný prúd pri UN: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 6 A
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 4 kV (bezpečná izolácia, zosilnená izolácia a 6 kV medzi vstupným obvodom a výstupnými dráhami kontaktného prúdu)
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT III (relé)
Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
Prepínanie: Prepínanie
Mechanická životnosť: 3 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 8 ms
Typický čas relapsu: 15 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 5 V (10 mA)
Minimálny spínací prúd: 10 mA (5 V)
Maximálny vypínací výkon (odporová záťaž): 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 57 W (220 V DC); 1500 VA (250 V AC)
Minimálny spínací výkon: 0,12 W
Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 250 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 250 V, AC15)
Frekvencia siete: 50/60 Hz
Menovité napätie (pripojené elektromechanické relé): 60 V DC
Typické napätie pri poklese: 45 V AC
Poznámka týkajúca sa materiálu: Poznámka týkajúca sa materiálu

Kategória výrobku: Relé modul

Typ: PLC-RSC-120UC/21-21/SO46

Pripojenie: skrutkovací

Riadiace napätie (min.): 94.8 V/AC

Riadiace napätie (max.): 168 V/AC

Reakčná doba: 8 ms

Čas rozpadu: 15 ms

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: s LED diódou

: IP20

Max. teplota: 55 °C

Min. teplota: -40 °C

Hĺbka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relé modul 2 prepínacie 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relé modul 2 prepínacie 10 ks

Popis

Rozhranie PLC proti rušivým prúdom alebo rušivým napätiam na strane riadenia. Pozostáva zo základného terminálu PLC-BSC-120UC/21-21/SO46 so skrutkovým pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom do 2x 8 A, 2 prepínacie kontakty, vstupné napätie 120 V AC
