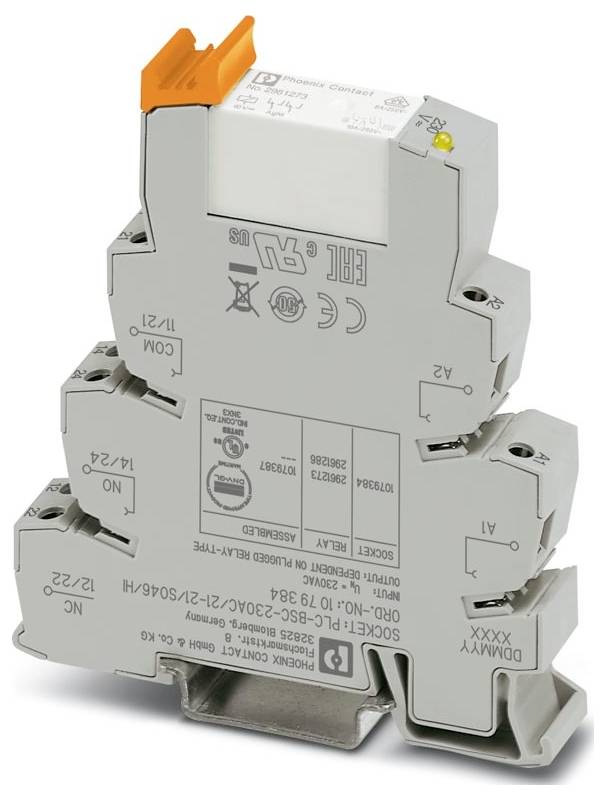

Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 prepínacie Piece 10 ks

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

250 V DC/AC

Typ

PLC-RSC-230AC/21-21/SO46/HI

Datasheety: (PDF)

Doručenie: Po 14. 9.

10 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (52,44 € / kus)

524,39 €

bez DPH.

Doprava zadarmo

Už len 10 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,45 Nm ... 0,55 Nm (Vo všeobecnosti musia byť tieto svorky pri pripájaní vodiča podopreté (držte jednou rukou, podopierajte kryt))
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 14 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 50 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 1,04 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 190 V AC ... 264 V striedavého prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranný obvod: Mostíkový usmerňovač
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínané napätie: 250 V AC/DC (Pre napätia vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP). Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC...alebo...FBST 500...)
Použitie: Filter proti rušeniu
Maximálny zapínací prúd: 15 A (300 ms)
Izolácia: Základná izolácia; Bezpečné oddelenie, zosilnená izolácia a 6 kV medzi vstupným obvodom a výstupnými dráhami kontaktného prúdu
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 12.09.2025
Menovité vstupné napätie UN: 230 V AC
Typický vstupný prúd pri UN: 14 mA (50 Hz)
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 2 prepínacie kontakty
Maximálny trvalý prúd: 6 A
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité impulzné napätie: 4 kV
Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi: Izolačné vlastnosti: Vzduchové a povrchové vzdialenosti medzi obvodmi
Vzdušné a povrchové vzdialenosti medzi obvodmi: Vzdušné a povrchové vzdialenosti medzi obvodmi
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT III (relé)
Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
Prepínanie: Prepínanie
Mechanická životnosť: 3 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 10 ms
Typický čas relapsu: 8 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgNi
Minimálne spínacie napätie: 5 V AC/DC (10 mA)
Minimálny spínací prúd: 10 mA (5 V)
Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 85 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 57 W (pri 220 V DC); 1500 VA (pri 250 V AC)
Spínací výkon: 2 A (pri 24 V, DC13); 0,2 A (pri 250 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 250 V, AC15)
Menovité napätie (pripojené elektromechanické relé): 110 V DC
Skúšobné napätie (prepínanie/prepínanie): 2,5 kV AC (50 Hz, 1 min., prepínanie/prepínanie)
Strata vstupného výkonu pri UN: 3 VA
Prah zapnutia: 190 V AC
Prah vypnutia: 170 V AC
Vstupný obvod: RC obvod s prahovým spínačom

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: PLC-RSC-230AC/21-21/SO46/HI

Pripojenie: skrutkovací

Riadiace napätie (min.): 190 V/AC

Riadiace napätie (max.): 264 V/AC

Reakčná doba: 10 ms

Čas rozpadu: 8 ms

Typ kontaktu: 2 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: S mostovým usmerňovačom

: IP20

Max. teplota: 50 °C

Min. teplota: -40 °C

Hĺbka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (š x v x h) 14 x 80 x 94 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 prepínacie Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 prepínacie Piece 10 ks

Popis

PLC-INTERFACE, pozostávajúci zo základného terminálu PLC-BSC.../21-21/SO46/HI so skrutkovým pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom, 2 prepínacie kontakty, menovité vstupné napätie 230 V AC, s definovanými prahovými hodnotami zapnutia a vypnutia
