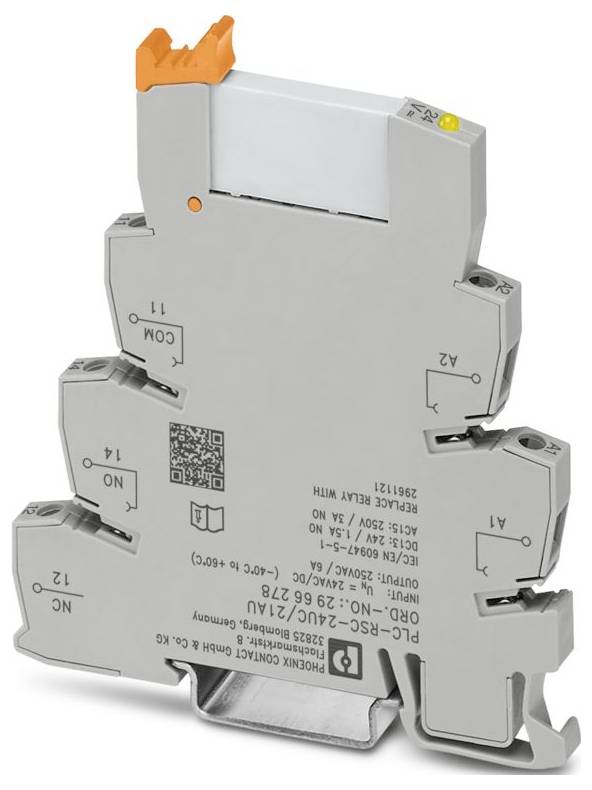

Phoenix Contact PLC-RSC- 24UC/21AU Relé modul 1 prepínací 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Relé modul
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
250 V DC/AC
Typ
PLC-RSC- 24UC/21AU
Pripojenie
skrutkovací
Datasheety: (PDF)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
146,33 €
3
2% = 3,57 €
142,76 €
5
3% = 4,99 €
141,34 €
10
4% = 5,94 €
140,39 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 10 ks)
Celkom (14,63 € / kus)
146,33 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,6 Nm ... 0,8 Nm
- Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
- Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
- Prierez vodiča AWG: 26 ... 14
- Šírka: 6,2 mm
- výška 80 mm
- Hĺbka: 94 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60947-5-1
- Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,26 W
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: TAE0000196
- Rozsah vstupného napätia: 19,4 V AC/DC ... 33,6 V striedavého/jednosmerného prúdu (20 °C)
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Ochranný obvod: Mostíkový usmerňovač | Mostíkový usmerňovač
- Schválenie stavby lodí: Schválenie stavby lodí
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: Univerzálne
- Skratový prúd: 200 A (podmienený skratový prúd)
- Maximálny zapínací prúd: 50 mA
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 12.01.2026
- Menovité vstupné napätie UN: 24 V AC/DC
- Typický vstupný prúd pri UN: 11 mA (pri UN = 24 V AC); 8,5 mA (pri UN = 24 V DC)
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 6 A
- Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: B/C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 250 V
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: 2 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 6 ms
- Typický čas relapsu: 15 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktov: AgSnO, tvrdo pozlátený
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
- Izolačné vlastnosti: Cievka/Kontakt: Izolačné vlastnosti: Cievka/Kontakt
- Menovité impulzné výdržné napätie: 6 kV
- Menovité napätie (pripojené elektromechanické relé): 24 V DC
- Výstupná poistka: 4 A gL/gG NEOZED
- Kategória výrobku
Relé modul
- Typ
PLC-RSC- 24UC/21AU
- Pripojenie
skrutkovací
- Riadiace napätie (min.)
19.4 V/AC
19.4 V/DC
- Riadiace napätie (max.)
33.6 V/AC
33.6 V/DC
- Reakčná doba
6 ms
- Čas rozpadu
15 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO + tvrdené pozlátenie
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
zásuvné
IP20
- Max. teplota
60 °C
- Min. teplota
-40 °C
- Hĺbka
94 mm
- Dĺžka
94 mm
- Šírka
6.2 mm
- V
80 mm
- Rozmer.
(d x š x v) 94 x 6.2 x 80 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580395 Phoenix Contact PLC-RSC- 24UC/21AU Relé modul 1 prepínací 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580395 Phoenix Contact PLC-RSC- 24UC/21AU Relé modul 1 prepínací 10 ks
Popis
Rozhranie PLC, pozostávajúce zo základného terminálu PLC-BSC.../21 so skrutkovým pripojením a zásuvného miniatúrneho relé s viacvrstvovým zlatým kontaktom, na montáž na DIN lištu NS 35/7,5, 1 prepínací kontakt, vstupné napätie 24 V AC/DC
