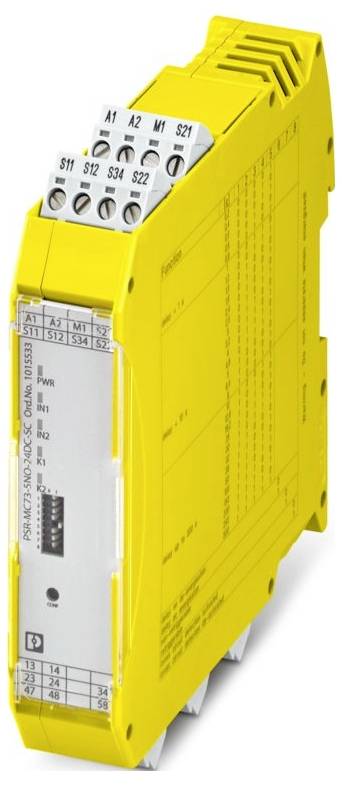

Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktov, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1015
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
ochranné relé
Pripojenie
skrutkové pripojenie
Typ
PSR-MC73-5NO-1DO-24DC-SC
Reakčná doba
50 ms
Datasheety: (PDF)
Počet
Celkom (345,53 € / kus)
345,53 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 22,5 mm
- výška 112,2 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -35 °C ... 60 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 7 mm
- Všeobecné: Všeobecné
- Montážna poloha: vertikálna alebo horizontálna
- Maximálny rozptyl výkonu za nominálnych podmienok: 8,1 W (pri US = 30 V, IL² = 108 A²)
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba energie:< 3,2 mA (typicky pre USA)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: 0,5 Hz (v závislosti od nastaveného času oneskorenia)
- Prúd: max. 100 mA
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Náraz: 10 g (prevádzka), 15 g (preprava)
- Napätie: ekvivalent amerického
- Ochranný obvod: supresorová dióda
- Zobrazenie stavu: 5 x dvojfarebná LED dióda
- Spínané napätie: min. 12 V AC/DC; max. 250 V AC/DC (dodržujte krivku zaťaženia)
- Označenie: A1/A2
- Použitie: Núdzové zastavenie; bezpečnostné dvere; svetelná clona
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 5 mA; max. 6 A
- Popis výstupu: PNP; nie je bezpečnostne orientovaný
- Maximálny zapínací prúd: 500 mA (Δt = 100 ms pri Us)
- Konfigurácia kontaktov: 5 dráh aktivačného prúdu
- Maximálny trvalý prúd: 6 A
- Menovité izolačné napätie: 250 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +25 %
- Menovitý napájací prúd riadiaceho systému IS: typicky 80 mA
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas odozvy:< 50 ms (automatický štart);< 50 ms (manuálne, monitorovaný štart)
- Typický čas relapsu:< 25 ms (pri ovládaní cez S12 a S22 (iba pre okamžité kontakty));< 10 ms (pri riadení cez A1 | aplikačne špecifické riadenie cez A1/A2 nie je povolené)
- Materiál kontaktov: AgCuNi +0,2 µm ... 0,4 um Au / AgSn02 + 0,2 um Au
- Spínací výkon: 4 A (24 V (DC13)); 3 A (230 V (AC 15))
- Výstupná poistka: 6 A gL/gG; 4 A gL/gG (pre aplikácie s nízkym odberom)
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Doba odozvy pri Us: 500 ms (keď je A1 riadený pri Us)
- Čas reštartu: 500 ms (po vyžiadaní bezpečnostnej funkcie)
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Pozri technický list, kapitola „Koordinácia izolácie“.
- Čas filtra: max. 1 ms (šírka testovacieho impulzu, nízke testovacie impulzy); min. 21 ms (frekvencia testovacích impulzov, nízke testovacie impulzy)
- Počet východov: 2
- Spínací výkon: min. 60 mW
- Štvorec. Celkový prúd: 108 A² (pozor, zníženie výkonu)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (4 A DC13 | 3 A AC15, 8760 spínacích cyklov/rok)
- Úroveň integrity bezpečnosti (SIL): 3
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Popis vchodu: nie je zameraný na bezpečnosť
- Počet vchodov: 1
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 11 V DC ... 30 V DC
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typická 1,92 W
- Kategória zastavenia: 0;1
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Čas reštartovania:< 1 s (čas spustenia)
- Rozsah vstupného prúdu signálu "0": 0 mA ... 2 mA
- Simultánnosť: ∞
- Medzná frekvencia: min. 0 Hz; max. 1 Hz
- Maximálny povolený celkový odpor vedenia: 150 Ω
- Digitálne: Štartovací kruh (S34): Digitálne: Štartovací kruh (S34)
- Správa: M1: Správa: M1
- Ochrana proti skratu: áno
- Rozsah oneskorenia: 0,2 s ... 300 s ±5 % (nastaviteľné pre 47/48/58)
- Digitálny: Obvod snímača (S12, S22): Digitálny: Obvod snímača (S12, S22)
- Relé: Povoľovacie prúdové cesty (13/14, 23/24/34, 47/48/58): Relé: Povoľovacie prúdové cesty (13/14, 23/24/34, 47/48/58)
- Tyč: S11, S21: Tyč: S11, S21
- Druh obalu
Piece
- Kategória výrobku
ochranné relé
- Typ
PSR-MC73-5NO-1DO-24DC-SC
- Pripojenie
skrutkové pripojenie
- Reakčná doba
50 ms
- Typ kontaktu
5 spínacích kontaktov
- Spínacie napätie (max.)
250 V DC/AC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Certifikácia (senzory)
DE
IP20
- Prevádzková teplota (min.)
-35 °C
- Prevádzková teplota (max.)
60 °C
- Hĺbka
114.5 mm
- Šírka
22.5 mm
- V
112.2 mm
- Rozmer.
(š x v x h) 22.5 x 112.2 x 114.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3561618 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktov, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1015
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3561618 Phoenix Contact PSR-MC73-5NO-1DO-24DC-SC ochranné relé, 5 spínacích kontaktov, (š x v x h) 22.5 x 112.2 x 114.5 mm, 1015
Popis
Bezpečnostné relé pre núdzové zastavenie, bezpečnostné dvere, svetelné závory do SIL 3, kat. 4, PL e, 1- alebo 2-kanálová prevádzka, detekcia priečneho skratu, opätovné spustenie, oneskorenie výpadku/zapnutia 0,2 s až 300 s, 5 uvoľňovacích prúdových dráh, US = 24 V DC, zásuvná skrutková svorkovnica
