Name: Phoenix Contact PTSM 0,5/ 6-HV-2,5-THR WH R32 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pó
Brand: Phoenix Contact
SKU: 3575782
Availability: BackOrder

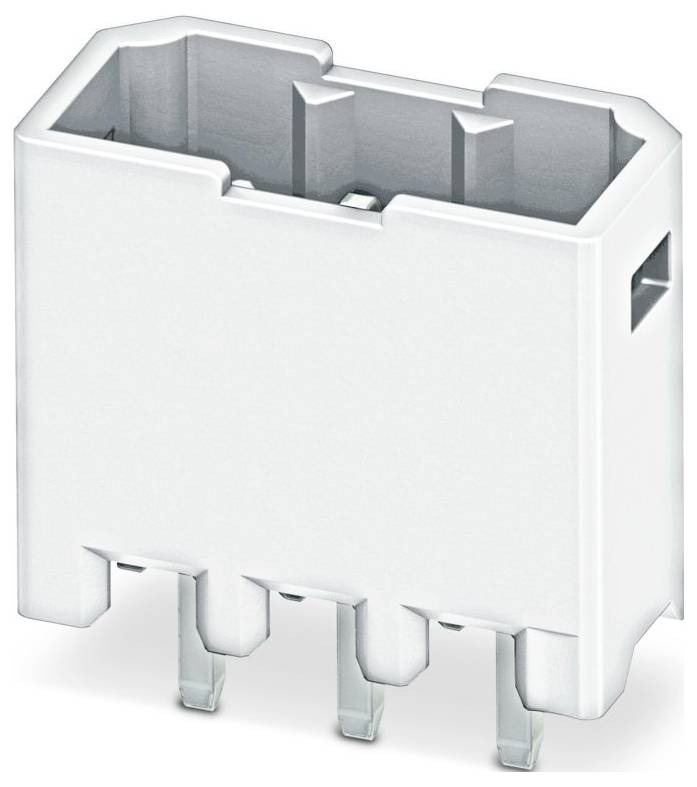

Biely elektrický konektor s tromi kovovými kolíkmi vystupujúcimi zo štvorcového plastového puzdra, používaný na zapájanie.

Ilustračný obrázok

Kategória výrobku

základná lišta pre plošné spoje

Počet kontaktov

Prevedenie

konektor plošného spoja

Raster (rozteč)

2.5 mm

Obsah

330 ks

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 8. 1. 2027

Počet (Veľkosť balenia 330 ks)

Set(y)

Celkom (1,53 € / kus)

505,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Základná lišta PCB

Počet pólov 6
Počet riadkov 1
Obsah 330 ks

Technické parametre

Počet radov kontaktov zástrčky: 1
Typ páskovania: iný
Typ elektrického pripojenia: iný
Typ montáže: iný
Menovité impulzné napätie: 2,5 kV
Menovitý prúd In: 6 A
Prevádzková teplota: -40-100 °C
Trieda horľavosti izolačného materiálu podľa UL94: V0
Priemer pripojovacieho kolíka: 1,1 mm
Typ kontaktu: Pin
Dĺžka kolíka: 2 mm
Počet pólov: 6
Rozstup konektorov: 2,5 mm
Rozstup kontaktov: 2,5 mm
Typ konektora: pevný konektor
Stupeň znečistenia: 2
Materiál kontaktného náteru: Cín
Materiál izolačného telesa: iný
Kategória prepätia: III

Druh obalu: Tape

Kategória výrobku: základná lišta pre plošné spoje

Počet kontaktov: 6

Prevedenie: konektor plošného spoja

Vlastnosti: bez upevňovacích kolíkov

Počet pólov: 6

Počet riadkov: 1

Raster (rozteč): 2.5 mm

Pripojenie: THR

Materiál puzdra: PA

Číslo výrobcu: 1815303

Obsah: 330 ks

Max. teplota: 100 °C

Min. teplota: -40 °C

Typ: PTSM 0,5/ 6-HV-2,5-THR WH R32

Kontaktný povrch tlačovej strany: cín

Finálna úprava kontaktu: cín

Pólov: 6

Menovité napätie: 160 V

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Počet kontaktov

Raster (rozteč)

Obsah

Počet pólov

Pólov

Druh obalu

Phoenix Contact CC 2,5/ 5-GF-5,08 P26THR základná lišta pre plošné spoje Počet kontaktov 5 Počet riadkov 1 Počet pólov 5 50 ks Carton

Objednávacie číslo:3578073

Doručenie: St 18. 11.

2 Set(y)Conrad Electronic

5.08 mm

50 ks

Carton

Min.: 1

Násobky: 1

139,99 €^*

Phoenix Contact BCH-350V- 2 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 2 Počet riadkov 1 Počet pólov 2 500 ks Carton

Objednávacie číslo:3565079

Nie je k dispozícii

Conrad Electronic

3.5 mm

500 ks

Carton

Min.: 1

Násobky: 1

229,99 €^*

Phoenix Contact BCH-350V- 4 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 500 ks Carton

Objednávacie číslo:3565051

Nie je k dispozícii

Conrad Electronic

3.5 mm

500 ks

Carton

Min.: 1

Násobky: 1

455,00 €^*

Phoenix Contact BCH-381H-6 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 2000 ks Carton

Objednávacie číslo:3563753

Nie je k dispozícii

Conrad Electronic

3.81 mm

2000 ks

Carton

Min.: 1

Násobky: 1

2 699,00 €^*

Phoenix Contact BCH-381V-6 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pólov 6 2000 ks

Objednávacie číslo:3563762

Nie je k dispozícii

Conrad Electronic

3.81 mm

2000 ks

Min.: 1

Násobky: 1

2 699,00 €^*

Phoenix Contact BCH-500VS- 3 GY VPE500 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 500 ks Carton

Objednávacie číslo:3565045

Nie je k dispozícii

Conrad Electronic

5 mm

500 ks

Carton

Min.: 1

Násobky: 1

429,00 €^*

Phoenix Contact BCH-500VS- 7 GN PA1,3,5,7 základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 1 Počet pólov 4 1000 ks Carton

Objednávacie číslo:3582552

Nie je k dispozícii

Conrad Electronic

5 mm

1000 ks

Carton

Min.: 1

Násobky: 1

1 365,00 €^*

Phoenix Contact BCH-500VS-13 GN 7PA základná lišta pre plošné spoje Počet kontaktov 7 Počet riadkov 1 Počet pólov 7 2000 ks Carton

Objednávacie číslo:3583954

Nie je k dispozícii

Conrad Electronic

5 mm

2000 ks

Carton

Min.: 1

Násobky: 1

5 005,00 €^*

Phoenix Contact BCH-508H- 3 GY PA1,3 základná lišta pre plošné spoje Počet kontaktov 3 Počet riadkov 1 Počet pólov 3 2000 ks Carton

Objednávacie číslo:3584561

Nie je k dispozícii

Conrad Electronic

5.08 mm

2000 ks

Carton

Min.: 1

Násobky: 1

1 185,00 €^*

Phoenix Contact BCH-508HF- 2 BK BDWH:1-2 základná lišta pre plošné spoje Počet kontaktov 2 Počet riadkov 1 Počet pólov 2 1000 ks Carton

Objednávacie číslo:3565867

Nie je k dispozícii

Conrad Electronic

5.08 mm

1000 ks

Carton

Min.: 1

Násobky: 1

1 685,00 €^*

Na stiahnutie

Datasheet

Datasheet 3575782 Phoenix Contact PTSM 0,5/ 6-HV-2,5-THR WH R32 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pó

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3575782 Phoenix Contact PTSM 0,5/ 6-HV-2,5-THR WH R32 základná lišta pre plošné spoje Počet kontaktov 6 Počet riadkov 1 Počet pó

Popis

Základný pásik pre dosku plošných spojov, menovitý prierez: 0,5 mm², farba: signálna biela, menovitý prúd: 6 A, menovité napätie (III/2): 160 V, povrch kontaktu: cín, typ kontaktu: kolík, počet riadkov: 6, počet radov: 1, počet pólov: 6, počet svoriek: 6, produktová rada: PTSM 0,5/..-HV-THR WH, rozstup: 2,5 mm, montáž: spájkovanie THR / vlnové spájkovanie, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 2 mm, počet spájkovacích pinov na potenciál: 1, systém konektorov: COMBICON PTSM, orientácia kontaktnej plochy: štandardná, zaistenie: žiadne, typ montáže: žiadne, typ balenia: páska široká 32 mm

Tento text bol preložený strojovo.
