Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

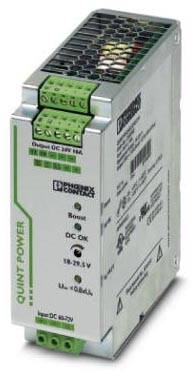

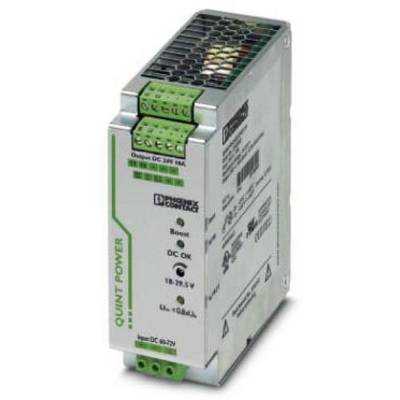

Napájací zdroj Phoenix Contact série Quint Power s technickými špecifikáciami na prednej strane, vhodný pre DC 24V.

Ilustračný obrázok

Schéma elektrického systému, ktoré pomocou symbolov usmerňovača, filtra a tranzistorov znázorňuje tok elektrického prúdu.

Diagram znázorňuje konverziu dvoch vstupných rozsahov, '60-72 V DC' a '96-110 V DC', na jeden výstupný rozsah, '24 V DC'.

Schéma elektrického napájacieho systému: znázorňuje usmerňovač, filtre a výstupy pre kontrolu napätia a indikáciu stavu jednosmerného prúdu.

1/4

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (283,74 € / kus)

283,74 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Dĺžka odizolovania: 8 mm
Spotreba prúdu: 5,6 A (60 V / DC), 4,7 A (72 V / DC)

Menovité vstupné napätie: 72 V/DC

Kategória výrobku: DC / DC menič napätia

Vstupné napätie (min.): 42 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 42 V / DC - 96 V/DC

Vstupné napätie (max.): 96 V/DC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

Typ výstupu (Napájacie zdroje): pevné napätie

Pripojenie: zasúvacie skrutková prípojka

Rozmer.: (d x š x v) 125 x 48 x 130 mm

Hmotnosť: 1 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2905009

Obsah: 1 ks

MTBF: 1349000 h

Vlastnosti napájacích adaptérov: DC / DC menič

Šírka: 48 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT-PS/60-72DC/24DC/10

Účinnosť: 91 %

: 48

: 130 mm

: 125 mm

: 130 mm

: NIE

: DC

: Screw connection

: ÁNO

: IP20

: Other

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Pripojenie

Vstupné napätie (max.)

Výstupné napätie

Typ výstupu (Napájacie zdroje)

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225622

Tento produkt

zasúvacie skrutková prípojka

96 V/DC

24 V/DC

pevné napätie

72 V/DC

10 A

42 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Objednávacie číslo:2141016

pružinové pripojenie

32 V/DC

24 V/DC

pevné napätie

24 V/DC

5 A

18 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2141038

pružinové pripojenie

24 V/DC

nastaviteľný

24 V/DC

10 A

24 V/DC

Phoenix Contact QUINT4-PS/24DC/12DC/8/PT DC / DC menič napätia, 12 V/DC, 8 A, výstupy 1 x

Objednávacie číslo:2141039

pružinové pripojenie

32 V/DC

12 V/DC

pevné napätie

24 V/DC

8 A

18 V/DC

Phoenix Contact QUINT4-PS/48DC/24DC/5/PT DC / DC menič napätia, 24 V/DC, 5 A, výstupy 1 x

Objednávacie číslo:2141040

pružinové pripojenie

57.5 V/DC

24 V/DC

pevné napätie

48 V/DC

5 A

29 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/5/SC DC / DC menič napätia, 24 V/DC, 5 A

Objednávacie číslo:2209025

skrutkovací

32 V/DC

24 V/DC

pevné napätie

24 V/DC

5 A

18 V/DC

Phoenix Contact QUINT4-PS/24DC/24DC/10/SC DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2209026

skrutkovací

32 V/AC

24 V/DC

pevné napätie

24 V/DC

10 A

18 V/DC

Phoenix Contact QUINT-PS/12DC/12DC/8 DC / DC menič napätia, 8 A

Objednávacie číslo:2225620

zasúvacie skrutková prípojka

18 V/DC

12 V/DC

pevné napätie

12 V/DC

8 A

9 V/DC

Phoenix Contact QUINT-PS/48DC/48DC/5 DC / DC menič napätia, 5 A

Objednávacie číslo:2225621

zasúvacie skrutková prípojka

60 V/DC

48 V/DC

pevné napätie

48 V/DC

5 A

30 V/DC

Phoenix Contact QUINT-PS/96-110DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225623

zasúvacie skrutková prípojka

154 V/DC

24 V/DC

pevné napätie

10 A

67.2 V/DC

Na stiahnutie

Datasheet

Datasheet 2225622 Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225622 Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

Popis

Konštantné napätie: Obnovenie výstupného napätia aj na konci dlhých káblov. Povoliť prevod na rôzne úrovne napätia. Galvanické oddelenie: Na nastavenie nezávislých napájacích systémov.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
