Name: Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 3.8 A, 90 W
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

Priemyselný napájací zdroj so sivým krytom, produktový názov 'QUINT POWER', určený pre vstupné napätie AC 100-240V a výstupné napätie DC 24V 1.3A.

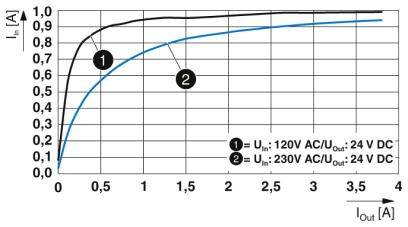

Graf zobrazuje vstupný prúd (I_in) oproti výstupnému prúdu (I_out) pre 120V AC a 230V AC s 24V DC, dve krivky, čísla 1 a 2, so stúpajúcimi trendmi.

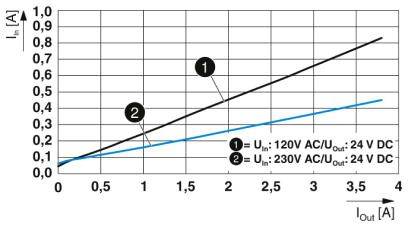

'Diagram: Prúdový vstup (I_in v A) zodpovedá prúdovému výstupu (I_out v A) pri dvoch napätiach. Línia 1: 120V AC/24V DC; Línia 2: 230V AC/24V DC.'

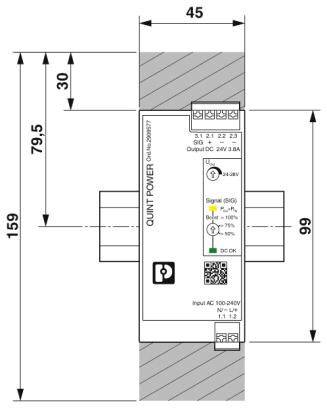

Elektrické zariadenie označené ako 'QUINT POWER', zobrazené s rozmermi. Indikačné svetlá pre signály a detaily vstupov a výstupov sú viditeľné.

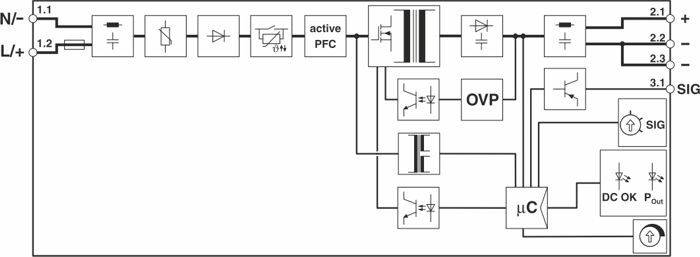

Schéma elektrického obvodu s aktívnou korekciou výkonového faktora (PFC), ochranou pred prepätím (OVP) a mikrokontrolerom (µC), zobrazujúce signálové a jednosmerné prúdové výstupy.

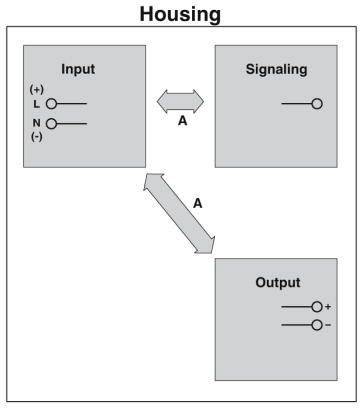

Diagram technickej schránky s tromi sekciami: Vstup (Input), Spracovanie signálu (Signaling) a Výstup (Output), všetky prepojené šípkami.

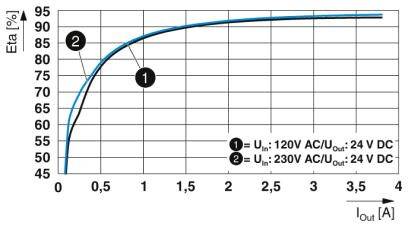

Graf znázorňuje krivky účinnosti napájacieho zdroja. Línia 1: Vstup 120V AC, výstup 24V DC. Línia 2: Vstup 230V AC, výstup 24V DC. Účinnosť stúpa so zaťažovacím prúdom.

1/7

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 30 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 1 A (100 V / AC), 0,83 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Nominálna spotreba energie: 104 VA

Prevedenie: Montáž na DIN lištu

Menovité vstupné napätie: AC 100 V - 240 V; DC 140 V - 300 V

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 3.8 A

Výstupný prúd (max.) - zaokrúhlený: 3.8 A

: 90 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 24 V

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 90 x 45 x 106 mm

Hmotnosť: 0.296 kg

Výstupné napätie (max.): 24 V/DC

Výstupné napätie (min.): 24 V

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2909577

Obsah: 1 ks

MTBF: 1272000 h

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 45 mm

V: 106 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/24DC/3.8/PT

Účinnosť: 93.7 %

UKCA: áno
