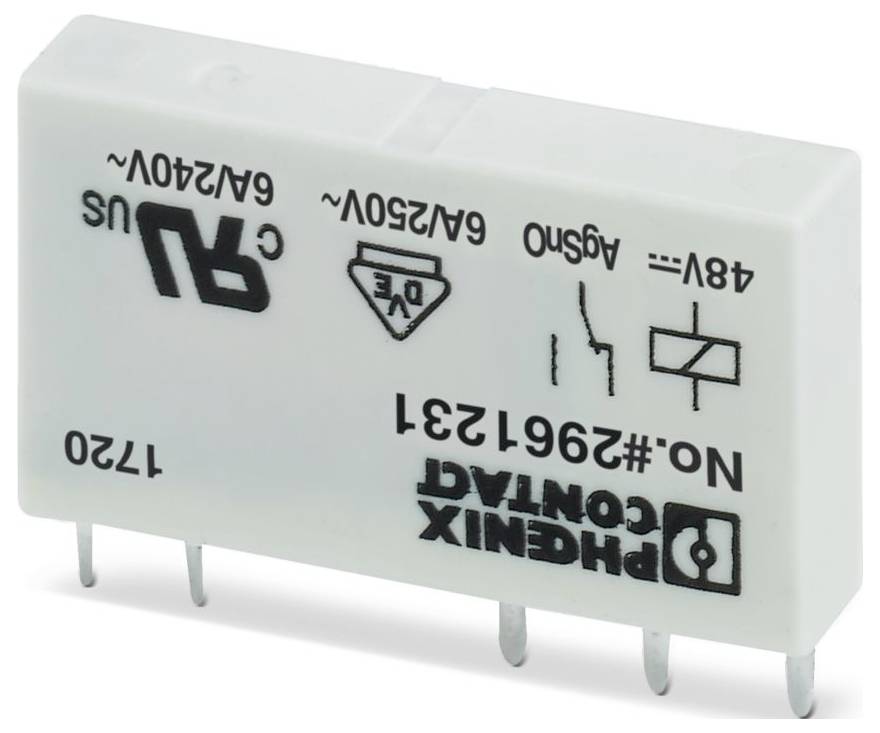

Ilustračný obrázok
Phoenix Contact REL-MR- 48DC/21 miniatúrne relé, 48 V/DC, 1 prepínací, 10 ks
Kategória výrobku
miniatúrne relé
Typ kontaktu
1 prepínací
Menovité napätie
48 V/DC
Spínacie napätie (max.)
250 V DC/AC
Typ
REL-MR- 48DC/21
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (124,99 € / kus)
124,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Typ pripojenia: Zásuvné/spájkované pripojenie
- Šírka: 5 mm
- výška 28 mm
- Hĺbka: 15 mm
- Farba: biela (RAL 9010)
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: RT III
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60664; EN 50178; EN 61810-1
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,22 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 28,8 V DC ... 132 V DC
- Návod na montáž: možné spojiť bez rozstupu
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Maximálny zapínací prúd: 10 A (4 s)
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 05.09.2025
- Menovité vstupné napätie UN: 48 V DC
- Typický vstupný prúd pri UN: 4,5 mA
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 6 A
- Prepínanie: Prepínanie
- Mechanická životnosť: 2 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): nepolarizovaný
- Typický čas odozvy: 5 ms
- Typický čas relapsu: 2,5 ms
- Odpor cievky: 10618 Ω ±10 % (pri 20 °C)
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Kategória výrobku
miniatúrne relé
- Typ
REL-MR- 48DC/21
- Pripojenie
zástrčka
spájkovaný konektor
- Reakčná doba
5 ms
- Čas rozpadu
2.5 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO
- Menovité napätie
48 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Výkon cievky
0.22 W
- Vlastnosti
odolné voči omývanie (RT III)
RT III
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Dĺžka
15 mm
- Šírka
5 mm
- V
28 mm
- Rozmer.
(d x š x v) 15 x 5 x 28 mm
- Obsah
10 ks
- Hĺbka
15 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580397 Phoenix Contact REL-MR- 48DC/21 miniatúrne relé, 48 V/DC, 1 prepínací, 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580397 Phoenix Contact REL-MR- 48DC/21 miniatúrne relé, 48 V/DC, 1 prepínací, 10 ks
Popis
Zásuvné miniatúrne relé, s výkonovým kontaktom, 1 prepínací kontakt, vstupné napätie 48 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
