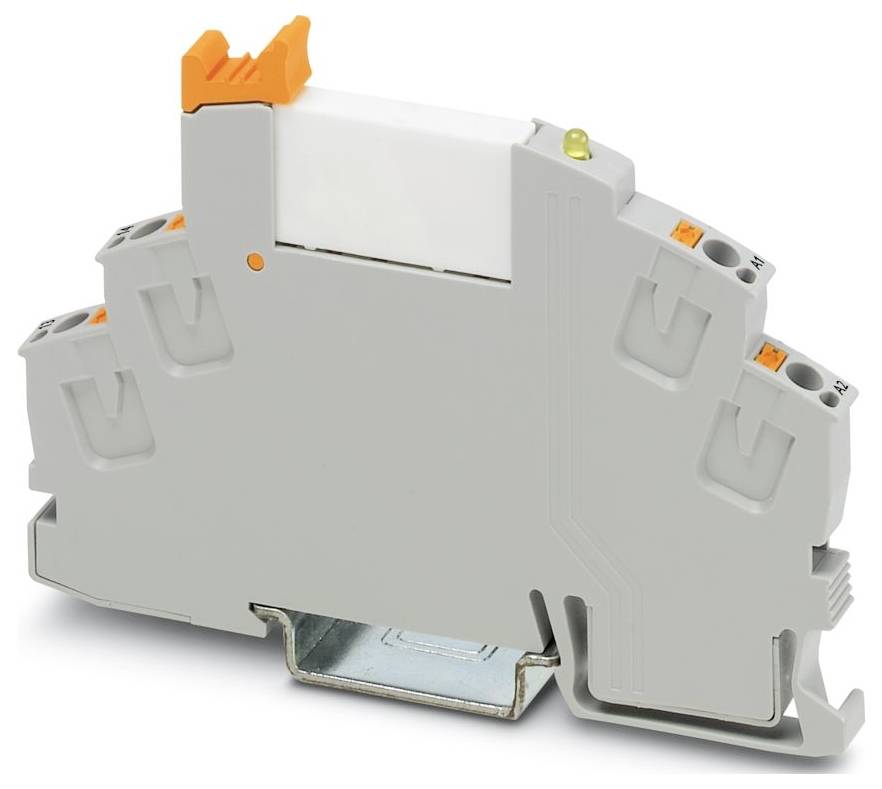

Ilustračný obrázok
Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací Piece 10 ks
Druh obalu
Piece
Kategória výrobku
Relé modul
Typ kontaktu
1 spínací
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-0-RPT-12DC/ 1AU
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
17 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (99,99 € / kus)
99,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: RIFLINE complete
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 6,2 mm
- výška 93 mm
- Hĺbka: 66 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60947-5-1
- Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,19 W
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 9,6 V DC ... 18 V jednosmerného prúdu (20 °C)
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Ochranný obvod: voľnobežná dióda
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: Univerzálne
- Maximálny zapínací prúd: 50 mA
- Izolácia: bezpečné oddelenie
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 20. januára 2026
- Menovité vstupné napätie UN: 12 V DC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 16 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 normálne otvorený kontakt
- Maximálny trvalý prúd: 6 A
- Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT III (relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: cca 2 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 5 ms
- Typický čas relapsu: 8 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Elektrická životnosť: pozri diagram
- Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
- Napätie cievky: 12 V DC
- Kategória použitia Schéma CB (IEC 60947-5-1): AC15, 3 A/250 V (normálne otvorený); AC15, 1 A/250 V (normálne zatvorený); DC13, 1,5 A/24 V (normálne otvorený); DC13, 0,2 A/110 V (normálne otvorený); DC13, 0,1 A/220 V (normálne otvorený)
- Druh obalu
Piece
- Kategória výrobku
Relé modul
- Typ
RIF-0-RPT-12DC/ 1AU
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
9.6 V/DC
- Riadiace napätie (max.)
18 V/DC
- Reakčná doba
5 ms
- Čas rozpadu
8 ms
- Typ kontaktu
1 spínací
- Materiál kontaktu
AgSnO + tvrdené pozlátenie
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S nulovou diódou
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hĺbka
66 mm
- Šírka
6.2 mm
- V
93 mm
- Rozmer.
(š x v x h) 6.2 x 93 x 66 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací Piece 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací Piece 10 ks
Popis
Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé s vyhadzovačom a viacvrstvového zlatého kontaktného relé. Konfigurácia kontaktov: 1 normálne zatvorený kontakt. Vstupné napätie: 12 V DC
