Phoenix Contact RIF-0-RPT-12DC/21 Relé modul 1 prepínací Piece 10 ks

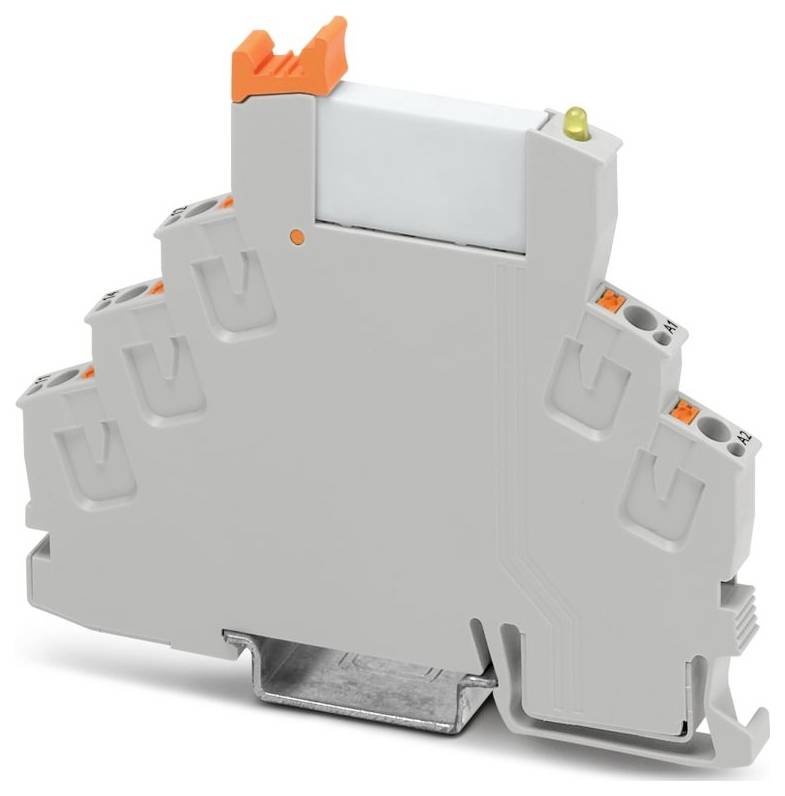

Sivý elektrický zásuvný blok s viacerými prípojnými bodmi a oranžovými pákami, určený na upevnenie a pripojenie vodičov v obvodoch.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V DC/AC

Typ

RIF-0-RPT-12DC/21

Datasheety: (PDF)

Doručenie: Po 14. 9.

416 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (9,76 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Produktová rada: RIFLINE complete
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou)
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 24 ... 16
Šírka: 6,2 mm
výška 93 mm
Hĺbka: 78 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,19 W
Prevádzkový režim: 100 % ED
Rozsah vstupného napätia: 9,6 V DC ... 18 V jednosmerného prúdu (20 °C)
Rozmery článku: Rozmery článku
Návod na montáž: možné spojiť bez rozstupu
Ochranný obvod: voľnobežná dióda
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Použitie: Univerzálne
Izolácia: bezpečné oddelenie
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 20. januára 2026
Menovité vstupné napätie UN: 12 V DC
Rozsah vstupného napätia vzhľadom na UN: pozri diagram
Typický vstupný prúd pri UN: 16 mA
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 1 prepínací kontakt
Maximálny trvalý prúd: 6 A
Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 6 kV
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT III (relé)
Prepínanie: Prepínanie
Mechanická životnosť: cca 2 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 5 ms
Typický čas relapsu: 8 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Minimálne spínacie napätie: 5 V (100 mA)
Minimálny spínací prúd: 10 mA (12 V)
Maximálny vypínací výkon (odporová záťaž): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
Elektrická životnosť: pozri diagram
Napätie cievky: 12 V DC
Kategória použitia Schéma CB (IEC 60947-5-1): AC15, 3 A/250 V (normálne otvorený); AC15, 1 A/250 V (normálne zatvorený); DC13, 1,5 A/24 V (normálne otvorený); DC13, 0,2 A/110 V (normálne otvorený); DC13, 0,1 A/220 V (normálne otvorený)

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: RIF-0-RPT-12DC/21

Pripojenie: Push-in pripojenie pružinovou svorkou

Riadiace napätie (min.): 9.6 V/DC

Riadiace napätie (max.): 18 V/DC

Reakčná doba: 5 ms

Čas rozpadu: 8 ms

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: S nulovou diódou

: IP20

Max. teplota: 85 °C

Min. teplota: -40 °C

Hĺbka: 78 mm

Šírka: 6.2 mm

V: 93 mm

Rozmer.: (š x v x h) 6.2 x 93 x 78 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relé modul 1 prepínací Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relé modul 1 prepínací Piece 10 ks

Popis

Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé s vyhadzovačom a výkonového kontaktného relé. Konfigurácia kontaktov: 1 prepínací kontakt. Vstupné napätie: 12 V DC
