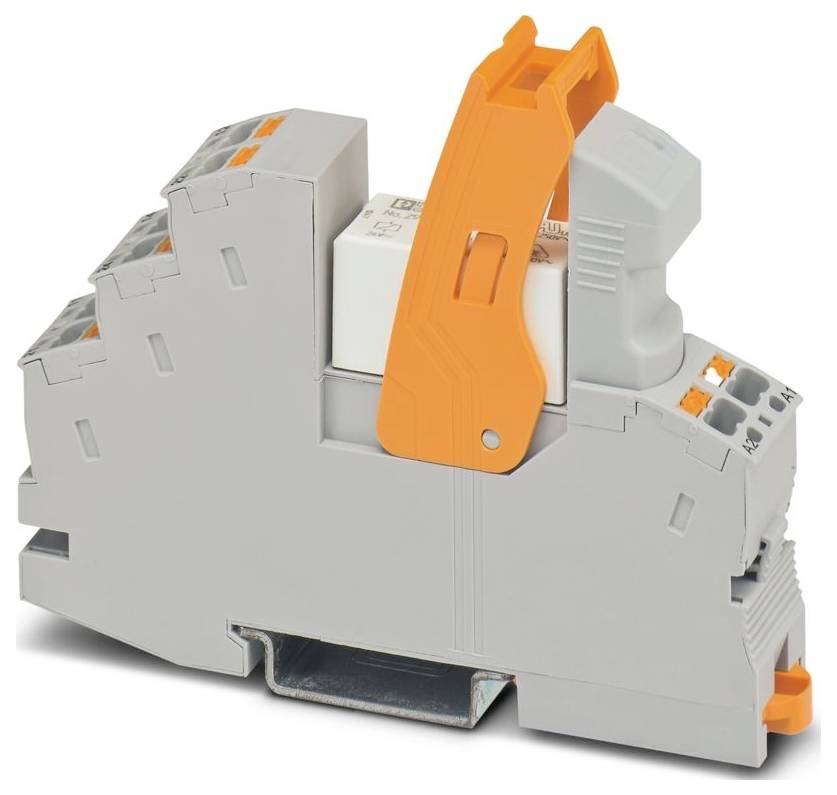

Ilustračný obrázok
Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací Piece 10 ks
Druh obalu
Piece
Kategória výrobku
Relé modul
Typ kontaktu
1 spínací
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-1-RPT-LDP-24DC/1ICT
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
29 Ks
Počet (Veľkosť balenia 10 ks)
Min.: 10
Násobky: 10
Celkom (20,07 € / kus)
200,70 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: RIFLINE complete
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
- Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
- Šírka: 16 mm
- výška 96 mm
- Hĺbka: 75 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Musí byť nainštalovaná ochrana proti dotyku (v prípade napätia> 25 V AC/60 V DC) musí zabezpečiť inštalatér systému. Ide o vstavaný spotrebič bez ochrany pred priamym kontaktom.
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 0,43 W
- Priemer: 3,2 mm
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 19,2 V DC ... 33,6 V jednosmerného prúdu (20 °C)
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Ochranné obvody: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prepätiu | Dióda na voľnobeh
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: vysoké zapínacie prúdy
- Vrt: Vrt
- Maximálny zapínací prúd: 165 A (20 ms); 800 A (200 µs)
- Izolačné vlastnosti: Normy / Predpisy: Izolačné vlastnosti: Normy / Predpisy
- Izolácia: Bezpečné oddelenie, zosilnená izolácia
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 12.09.2025
- Menovité vstupné napätie UN: 24 V DC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 18 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 normálne otvorený kontakt
- Maximálny trvalý prúd: 6 A; 10 A (Táto hodnota je prípustná, ak sú svorky 11 a 21, ako aj svorky 14 a 24, premostené.)
- Normy / Predpisy: Normy / Predpisy
- Menovité impulzné napätie: 6 kV
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT II (relé)
- Stupeň ochrany (miesto inštalácie): ≥ IP54 (miesto inštalácie)
- Prepínanie: Prepínanie
- Mechanická životnosť: 3 x 10⁷ spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typický čas odozvy: 8 ms
- Typický čas relapsu: 10 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Minimálne spínacie napätie: 12 V (100 mA)
- Minimálny spínací prúd: 100 mA (12 V DC)
- Maximálna vypínacia schopnosť (odporová záťaž): 264 W (pri 24 V DC, dbajte na zníženie výkonu kontaktov); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 2750 VA (pri 250 V AC, dbajte na zníženie výkonu kontaktov)
- Minimálny spínací výkon: 1200 mW
- Napätie cievky: 24 V DC
- Kategória použitia Schéma CB (IEC 60947-5-1): AC15, 6 A/250 V (normálne otvorený); DC13, 2 A/24 V (normálne otvorený)
- Poznámka týkajúca sa spínacieho kontaktu: s volfrámovým predkontaktom
- Druh obalu
Piece
- Kategória výrobku
Relé modul
- Typ
RIF-1-RPT-LDP-24DC/1ICT
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
19.2 V/DC
- Riadiace napätie (max.)
33.6 V/DC
- Reakčná doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
1 spínací
- Materiál kontaktu
AgSnO
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
2750 VA
- Vlastnosti
S úchytným strmeňom
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Hĺbka
75 mm
- Šírka
16 mm
- V
96 mm
- Rozmer.
(š x v x h) 16 x 96 x 75 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací Piece 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací Piece 10 ks
Popis
Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, výkonového kontaktného relé, zásuvného zobrazovacieho/odrušovacieho modulu, montážneho držiaka. Typ kontaktu: 1 normálne otvorený kontakt, max. zapínací prúd do 800 A, vstupné napätie 24 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
