Ilustračný obrázok

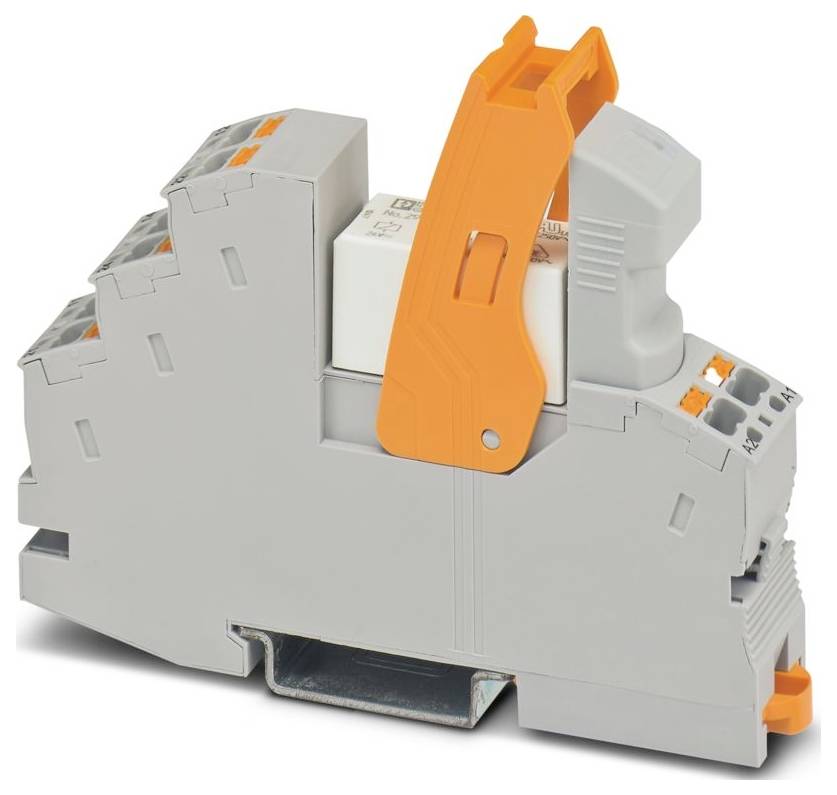

Phoenix Contact RIF-1-RPT-LV-230AC/1X21 Relé modul 1 prepínací Piece 10 ks
Druh obalu
Piece
Kategória výrobku
Relé modul
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-230AC/1X21
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
139 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (129,99 € / kus)
129,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: RIFLINE complete
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (dutinka s plastovou objímkou); 0,14 mm² ... 1 mm² (dutinka s plastovou objímkou, dva vodiče na dvojitej svorkovnici)
- Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
- Prierez vodiča AWG: 26 ... 16 (pevný); 26 ... 16 (flexibilné)
- Šírka: 16 mm
- výška 96 mm
- Hĺbka: 75 mm
- Farba: sivá (RAL 7042)
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: IEC 60947-5-1
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Prepojka FBS 2-6... pre vstupnú stranu (A2) a prepojka FBS-2-8... pre výstupnú stranu (11/21)
- Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
- Maximálna strata výkonu pri nominálnych podmienkach: 1,38 W
- Priemer: 3,2 mm
- Prevádzkový režim: 100 % ED
- Rozsah vstupného napätia: 184 V AC ... 264,5 V striedavého prúdu (20 °C)
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Ochranný obvod: Varistor
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Maximálne spínacie napätie: 250 V AC/DC
- Použitie: Univerzálne
- Vrt: Vrt
- Maximálny zapínací prúd: 25 A (20 ms, normálne otvorený kontakt)
- Izolácia: Bezpečné oddelenie medzi vstupom a výstupom; základná izolácia medzi prepínačmi.
- Stav údržby údajov: Stav údržby údajov
- Dátum poslednej aktualizácie údajov: 20. januára 2026
- Menovité vstupné napätie UN: 230 V AC
- Rozsah vstupného napätia vzhľadom na UN: pozri diagram
- Typický vstupný prúd pri UN: 6 mA
- Indikátor prevádzkového napätia: žltá LED dióda
- Konfigurácia kontaktov: 1 prepínací kontakt
- Maximálny trvalý prúd: 10 A (pozri diagram)
- Trieda horľavosti podľa UL 94 (kryt): V2 (kryt)
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV (vstup/výstup); 4 kV (medzi prepínacími kontaktmi)
- Stupeň krytia (pätica relé): IP20 (pätica relé)
- Trieda ochrany (relé): RT III (relé)
- Prepínanie: Prepínanie
- Mechanická životnosť: cca 107 spínacích cyklov
- Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
- Strana patogénu: Strana patogénu
- Spínacie správanie pohonu: monostabilné
- Pohon (polarita): polarizovaný
- Typická doba odozvy: 3 ms ... 12 ms
- Typ spínacieho kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Minimálne spínacie napätie: 12 V (10 mA)
- Minimálny spínací prúd: 10 mA (12 V)
- Maximálny vypínací výkon (odporová záťaž): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
- Elektrická životnosť: pozri diagram
- Frekvencia siete: 50/60 Hz
- Typický rozsah času relapsu: 3 ms ... 20 ms
- Napätie cievky: 230 V AC
- Schéma CB kategórie úžitkového prostredia (IEC 60947-5-1): AC15, 1,5 A/240 V (normálne otvorený); AC15, 3 A/250 V (normálne zatvorený); DC13, 2 A/24 V (normálne otvorený); DC13, 0,2 A/250 V (normálne zatvorený)
- Druh obalu
Piece
- Kategória výrobku
Relé modul
- Typ
RIF-1-RPT-LV-230AC/1X21
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Riadiace napätie (min.)
184 V/AC
- Riadiace napätie (max.)
264.5 V/AC
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Spínacie napätie (max.)
250 V DC/AC
- Max. spínací výkon
2500 VA
- Vlastnosti
S úchytným strmeňom
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hĺbka
75 mm
- Šírka
16 mm
- V
96 mm
- Rozmer.
(š x v x h) 16 x 96 x 75 mm
- Obsah
10 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579680 Phoenix Contact RIF-1-RPT-LV-230AC/1X21 Relé modul 1 prepínací Piece 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579680 Phoenix Contact RIF-1-RPT-LV-230AC/1X21 Relé modul 1 prepínací Piece 10 ks
Popis
Predmontovaný reléový modul s nástrčným pripojením, pozostávajúci z: pätice relé, výkonového kontaktného relé, zásuvného zobrazovacieho/odrušovacieho modulu a montážneho držiaka. Konfigurácia kontaktov: 1 prepínací kontakt. Vstupné napätie: 230 V AC
