Name: Phoenix Contact SAC-4P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1224019, piny: 4, 1.5 m, 1 ks
Brand: Phoenix Contact
SKU: 3566985
Availability: BackOrder

Phoenix Contact SAC-4P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1224019, piny: 4, 1.5 m, 1 ks-0

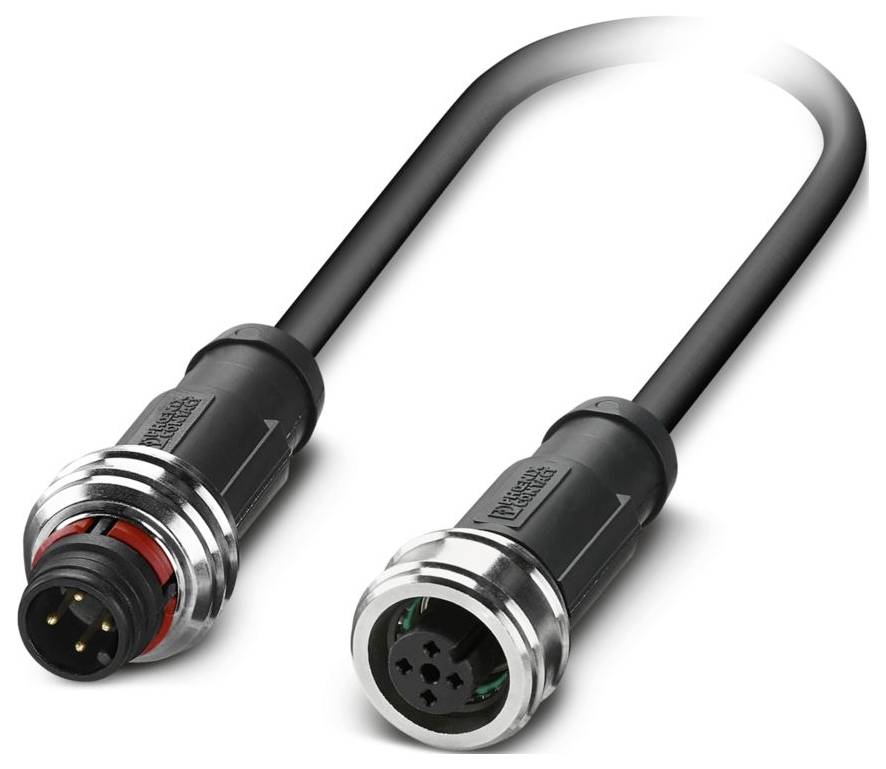

Ilustračný obrázok

Kategória výrobku

kábel pre senzor/aktor

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

Dĺžka kábla

1.5 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 30. 11.

Počet

Celkom (25,99 € / kus)

25,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie: Priama zásuvka M12 s push-pull konektorom
Počet pólov: 4
Menovité napätie UN: 250 V AC; 250 V DC
Uťahovací moment: Konektor M12
Trieda horľavosti podľa UL 94: V0
Mechanické údaje: Mechanické údaje
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP67
Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -25 °C ... 80 °C (kábel, flexibilná inštalácia)
Normy/predpisy: IEC 61076-2-010
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál tesnenia: FKM
Materiál kontaktnej plochy: Ni/Au
Menovitý prúd IN: 4 A
Materiál: PK (kolík nosiča kontaktu); (zásuvka nosiča kontaktu)
Vonkajší priemer kábla: 4,20 mm ±0,15 mm
Vonkajší plášť, materiál: PUR
Materiál vodiča: holé medené pramene
Dĺžka kábla: 1,5 m
Prierez kábla: 4x 0,34 mm² (signálny kábel)
Pripojenie vodiča: Pripojenie vodiča
Štandardné označenie: M12-Tlač-Ťah
Indikátor stavu: nie
Vonkajší plášť, farba: čiernosivá RAL 7021
Použitie: Štandardné
Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám; odolnosť voči hydrolýze a mikróbom; podmienečne odolná voči UV žiareniu (podľa DIN EN ISO 4892-2-A); nízka priľnavosť; odolná voči oderu
Kódovanie: A
Typ uzamykania: Zatlač-Ťah
Izolačný odpor: ≥ 1 GΩ*km
Kontaktný materiál: CuSn
Skúšobné napätie: ≥ 3000 V
Indikátor stavu k dispozícii: nie
Hmotnosť šnúry: 30 kg/km
Štýl UL AWM: 20549 / 10493 (80 °C / 300 V)
Tienené: nie
Typ kábla: PUR bezhalogénový čierny [PUR]
Konštrukcia vodiča signálneho kábla: 42 x 0,10 mm
Signálny vodič AWG: 22
Priemer drôtu vrátane izolácie: 1,27 mm ±0,02 mm
Materiál izolácie drôtu: PP
Jednoduchý vodič, farba: hnedá, biela, modrá, čierna
Hrúbka vonkajšej steny plášťa: cca 0,50 mm
Celkové splietanie: 4 pozdĺžne splietnuté vodiče
Menovité napätie kábla: ≤ 300 V
Minimálny polomer ohybu, trvalo nainštalovaný: 5 x D
Minimálny polomer ohybu, flexibilne položený: 10 x D
Najmenší polomer ohybu, trvalo nainštalovaný: 21 mm
Najmenší polomer ohybu, flexibilne inštalovaný: 42 mm
Dynamická nosnosť (ohyb): Maximálny počet cyklov ohybu: 10 000 000, polomer ohybu: 42 mm, polomer ohybu: 10 x D, dráha pohybu: 10 m, rýchlosť pohybu: 3 m/s, zrýchlenie: 10 m/s²
Odolnosť voči horeniu: podľa UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
Odolnosť voči olejom: podľa DIN EN 60811-2-1
Špeciálne vlastnosti: vhodné pre ťažné reťaze; bez silikónu; bez látok ovplyvňujúcich zmáčavosť laku; flexibilné
Počet káblových vývodov: 1
Párovacie cykly: ≥ 100
Pripojenie 1: Pripojenie 1
Typ kódovania: A
Port 2: Port 2
Hrúbka izolačnej steny: ≥ 0,21 mm
Maximálny odpor vodiča: ≤ 58 Ω/km
PUR bezhalogénová čierna [PUR]: PUR bezhalogénová čierna [PUR]
Bez halogénov: podľa DIN VDE 0472 časť 815; podľa DIN EN 50267-2-1
Dynamická únosnosť (torz): Torz: ±180 °/m, Torzné cykly: ≥2000000, Torzná frekvencia: 35 cyklov/min.
Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
Materiál skrutky: Mosadz, poniklovaná
Teplota okolia (prevádzka) (zástrčka/zásuvka): -25 °C ... 85 °C (zástrčka/zásuvka)

Typ: SAC-4P-P12MS/ 1,5-PUR/P12FS

Kategória výrobku: kábel pre senzor/aktor

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná

Počet pólov: 4

Dĺžka kábla: 1.5 m

Materiál plášťa: PUR

Menovité napätie: 250 V/AC
250 V/DC

Vonkajší Ø: 4.20 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zástrčka

Typ závitu, šírka pripojenie: M12

Farba kábla: čiernosivá (RAL 7021)

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Ni / Au

: IP65
IP67

Vlastnosti: bez halogénov

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: Push-Pull

Číslo výrobcu: 1224019

Obsah: 1 ks

Priemer: 4.20 mm

Menovité napätie: 250 V

Tienený: nie

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Strana pripojenia A

Počet pólov

Strana pripojenia B

Typ závitu, šírka pripojenie

Dĺžka kábla

Menovité napätie

Menovitý prúd - filter

Typ upevnenia

Norma zástrčky

Phoenix Contact K-8E-M23F8/1,0-H00/M23F8-C5 kábel pre senzor/aktor, 1773580, piny: 4+PE, 1 m, 2 ks

Objednávacie číslo:3574813

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, rovná

M23

1 m

630 V/AC

26 A

Speedcon

senzorika konektora

Min.: 1

Násobky: 1

365,00 €^*

Phoenix Contact K-8E-M23F8/1,0-H00/M23FK-C5 kábel pre senzor/aktor, 1773775, piny: 4+PE, 1 m, 2 ks

Objednávacie číslo:3574880

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

1 m

630 V/AC

26 A

Speedcon

senzorika konektora

Min.: 1

Násobky: 1

369,00 €^*

Phoenix Contact K-8E-M23F8/1,0-H00/M23FK-C5-S kábel pre senzor/aktor, 1698687, piny: 4+PE, 1 m, 2 ks

Objednávacie číslo:3572943

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

1 m

630 V/AC

26 A

Speedcon

senzorika konektora

Min.: 1

Násobky: 1

355,00 €^*

Phoenix Contact K-8E-M23F8/10,0-H00/M23F8-C5 kábel pre senzor/aktor, 1773586, piny: 4+PE, 10 m, 2 ks

Objednávacie číslo:3574839

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, rovná

M23

10 m

630 V/AC

26 A

Speedcon

Min.: 1

Násobky: 1

859,00 €^*

Phoenix Contact K-8E-M23F8/10,0-H00/M23FK-C5 kábel pre senzor/aktor, 1773780, piny: 4+PE, 10 m, 2 ks

Objednávacie číslo:3574891

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

10 m

630 V/AC

26 A

Speedcon

senzorika konektora

Min.: 1

Násobky: 1

885,00 €^*

Phoenix Contact K-8E-M23F8/10,0-H00/M23FK-C5-S kábel pre senzor/aktor, 1698693, piny: 4+PE, 10 m, 2 ks

Objednávacie číslo:3572958

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

10 m

630 V/AC

26 A

Speedcon

Min.: 1

Násobky: 1

845,00 €^*

Phoenix Contact K-8E-M23F8/2,0-H00/M23F8-C5 kábel pre senzor/aktor, 1773582, piny: 4+PE, 2 m, 2 ks

Objednávacie číslo:3574816

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, rovná

M23

2 m

630 V/AC

26 A

Speedcon

Min.: 1

Násobky: 1

415,00 €^*

Phoenix Contact K-8E-M23F8/2,0-H00/M23FK-C5 kábel pre senzor/aktor, 1773777, piny: 4+PE, 2 m, 2 ks

Objednávacie číslo:3574884

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

2 m

630 V/AC

26 A

Speedcon

Min.: 1

Násobky: 1

435,00 €^*

Phoenix Contact K-8E-M23F8/2,0-H00/M23FK-C5-S kábel pre senzor/aktor, 1774185, piny: 4+PE, 2 ks

Objednávacie číslo:3574905

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, zahnutá

M23

630 V/AC

26 A

Min.: 1

Násobky: 1

415,00 €^*

Phoenix Contact K-8E-M23F8/20,0-H00/M23F8-C5 kábel pre senzor/aktor, 1773587, piny: 4+PE, 20 m, 2 ks

Objednávacie číslo:3574852

Nie je k dispozícii

Conrad Electronic

zásuvka M23, rovná

4+PE

zásuvka M23, rovná

M23

20 m

630 V/AC

26 A

Speedcon

senzorika konektora

Min.: 1

Násobky: 1

1 385,00 €^*

Na stiahnutie

Datasheet

Datasheet 3566985 Phoenix Contact SAC-4P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1224019, piny: 4, 1.5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3566985 Phoenix Contact SAC-4P-P12MS/ 1,5-PUR/P12FS kábel pre senzor/aktor, 1224019, piny: 4, 1.5 m, 1 ks

Popis

Kábel senzora/akčného člena, 4-pólový, bezhalogénový PUR, čiernosivý RAL 7021, priama zástrčka M12, kódovanie: A, na priamu zásuvku M12, kódovanie: A, dĺžka kábla: 1,5 m
