Name: Phoenix Contact SAC-5P-10,0-PUR/P12FS kábel pre senzor/aktor, 1395827, piny: 5, 10 m, 1 ks
Brand: Phoenix Contact
SKU: 3585801
Availability: SoldOut

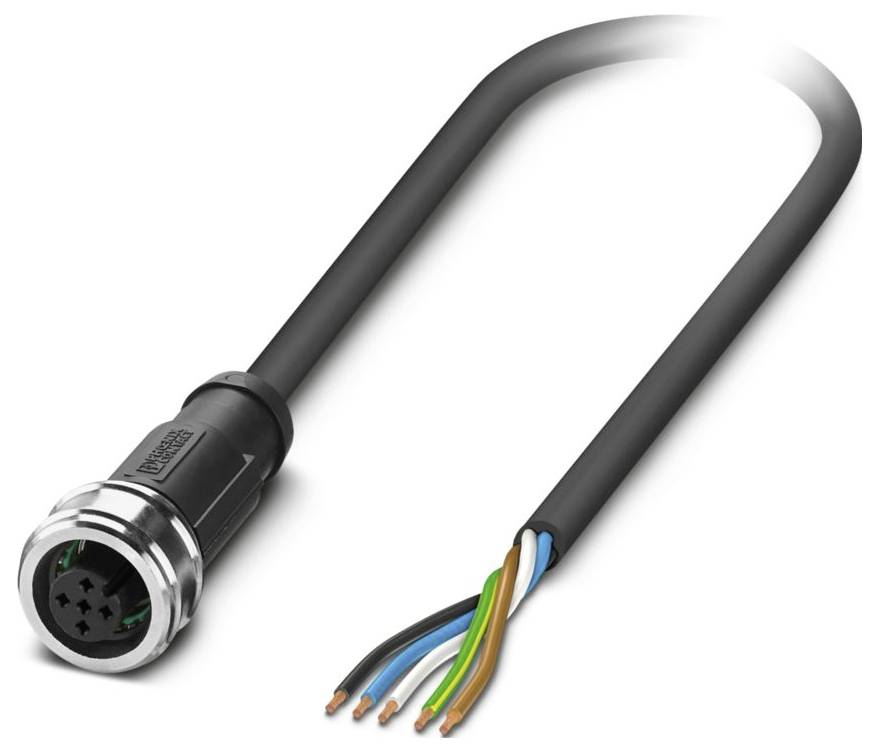

Čierny kábel s kovovou zásuvkou a odhaleným zväzkom farebných drôtov na jednom konci, ktorý ukazuje jeho použitie v elektrických spojeniach.

Ilustračný obrázok

Kategória výrobku

kábel pre senzor/aktor

Norma zástrčky

senzorika konektora

Strana pripojenia A

kábel, otvorený koniec

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (31,99 € / kus)

31,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie: Priama zásuvka M12 s push-pull konektorom
Počet pólov: 5
Menovité napätie UN: 48 V AC; 60 V DC
Trieda horľavosti podľa UL 94: V0
Mechanické údaje: Mechanické údaje
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP67
Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -25 °C ... 80 °C (kábel, flexibilná inštalácia)
Normy/predpisy: IEC 61076-2-010
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál tesnenia: FKM
Materiál kontaktnej plochy: Ni/Au
Menovitý prúd IN: 4 A
Materiál: PA (objímka nosiča kontaktov)
Vonkajší priemer kábla: 4,55 mm ±0,15 mm
Vonkajší plášť, materiál: PUR
Materiál vodiča: holé medené pramene
Dĺžka kábla: 10 m
Prierez kábla: 5x 0,34 mm² (signálny kábel)
Štandardné označenie: M12-Tlač-Ťah
Indikátor stavu: nie
Vonkajší plášť, farba: čiernosivá RAL 7021
Použitie: Štandardné
Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám; odolnosť voči hydrolýze a mikróbom; odolnosť voči morskej vode; podmienečne odolná voči UV žiareniu (podľa DIN EN ISO 4892-2-A)
Kódovanie: A
Typ uzamykania: Zatlač-Ťah
Izolačný odpor: ≥ 16 GΩ*km (pri 20 °C)
Kontaktný materiál: CuSn
Skúšobné napätie: 3000 V
Indikátor stavu k dispozícii: nie
Hmotnosť šnúry: 33 kg/km
Štýl UL AWM: 20549
Tienené: nie
Typ kábla: PUR bezhalogénový čierny [PUR]
Konštrukcia vodiča signálneho kábla: 42 x 0,10 mm
Signálny vodič AWG: 22
Priemer vodiča vrátane izolácie: 1,27 mm 0,05 mm (signálový vodič)
Materiál izolácie drôtu: PP
Jednoduchý vodič, farba: hnedá, biela, modrá, čierna, zelená/žltá
Menovité napätie kábla: 300 V
Najmenší polomer ohybu, trvalo nainštalovaný: 23 mm
Najmenší polomer ohybu, flexibilne inštalovaný: 46 mm
Dynamická nosnosť (ohyb): Maximálny počet cyklov ohybu: 10 000 000, polomer ohybu: 46 mm, polomer ohybu: 10 x D, dráha pohybu: 10 m, rýchlosť pohybu: 3 m/s, zrýchlenie: 10 m/s²
Odolnosť voči horeniu: podľa UL 758/1581 FT2; DIN EN 60332-2-2 (20 s)
Odolnosť voči olejom: podľa DIN EN 60811-2-1
Špeciálne vlastnosti: vhodné pre ťažné reťaze; bez silikónu; bez látok ovplyvňujúcich zmáčavosť laku; flexibilné
Počet káblových vývodov: 1
Párovacie cykly: ≥ 100
Pripojenie 1: Pripojenie 1
Typ kódovania: A
Port 2: Port 2
Hrúbka izolačnej steny: cca 0,50 mm
Maximálny odpor vodiča: 58 Ω/km (pri 20 °C)
PUR bezhalogénová čierna [PUR]: PUR bezhalogénová čierna [PUR]
Bez halogénov: podľa DIN VDE 0472 časť 815
Dynamická únosnosť (torz): Torz: ±180 °/m, Torzné cykly: ≥2000000, Torzná frekvencia: 35 cyklov/min.
Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
Materiál skrutky: Mosadz, poniklovaná
Teplota okolia (prevádzka) (zástrčka/zásuvka): -25 °C ... 85 °C (zástrčka/zásuvka)

Typ: SAC-5P-10,0-PUR/P12FS

Kategória výrobku: kábel pre senzor/aktor

Norma zástrčky: senzorika konektora

Strana pripojenia A: kábel, otvorený koniec

Strana pripojenia B: zásuvka M12, rovná

Počet pólov: 5

Dĺžka kábla: 10 m

Materiál plášťa: PUR

Menovité napätie: 48 V/AC
60 V/DC

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 4.55 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12

Farba kábla: čiernosivá (RAL 7021)

Kódovanie: typ A

Materiál kontaktu: CuSn

Kontaktná plocha: Ni / Au

Maximálny prierez: 0.34 mm²

: IP65
IP67

Vlastnosti: bez halogénov

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: Push-Pull

Číslo výrobcu: 1395827

Obsah: 1 ks

Priemer: 4.55 mm

Ø kábla do: 4.55 mm

Priemer kábla (rozsah): 4.55 mm (max)

Menovité napätie: 48 V

Tienený: nie

UKCA: áno
