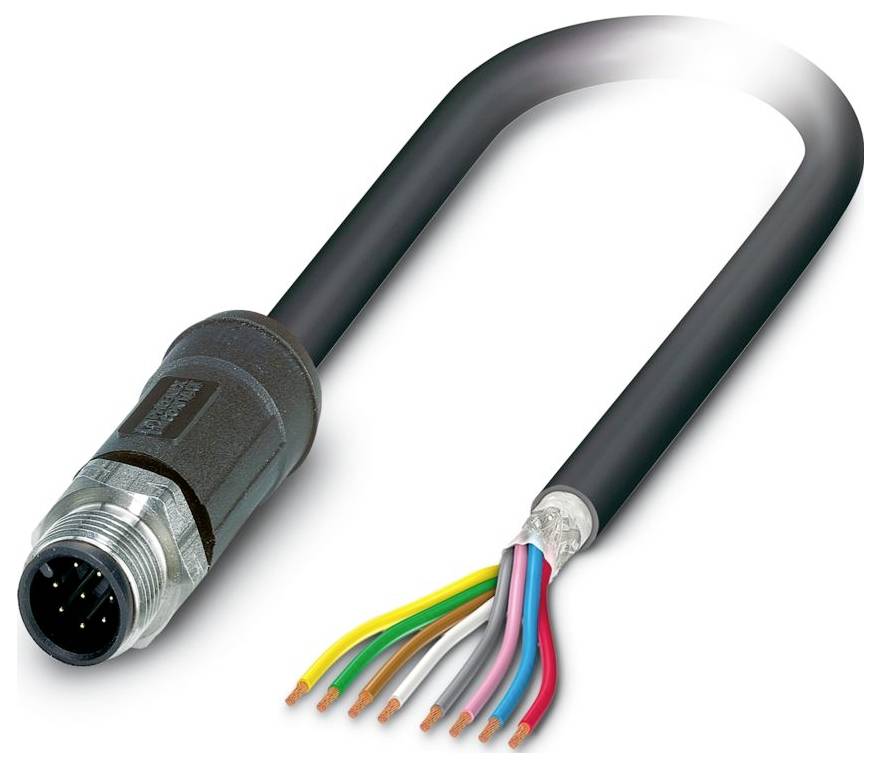

Ilustračný obrázok
Phoenix Contact SAC-8P-M12MS/ 5,0-28X SH OD kábel pre senzor/aktor, 1407280, piny: 8, 5 m, 1 ks
Kategória výrobku
kábel pre senzor/aktor
Strana pripojenia A
zástrčka M12, rovná
Strana pripojenia B
kábel, otvorený koniec
Počet pólov
8
Dĺžka kábla
5 m
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (61,99 € / kus)
61,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Dizajn: voľný koniec kábla
- Počet pólov: 8
- Menovité napätie UN: 30 V AC; 30 V DC
- Uťahovací moment: 0,4 Nm (konektor M12)
- Trieda horľavosti podľa UL 94: V0
- Mechanické údaje: Mechanické údaje
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP65; IP67; IP68; IP69K
- Teplota okolia (prevádzka): -40 °C ... 105 °C (kábel, pevná inštalácia); -15 °C ... 105 °C (lano, flexibilná inštalácia); 20 °C ±5 °C (lano, aplikácia s ťažnou reťazou)
- Normy/predpisy: IEC 61076-2-101
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 3
- Materiál kontaktnej plochy: Ni/Au
- Menovitý prúd IN: 2 A
- Vonkajší priemer kábla: 7,25 mm ±0,3 mm
- Vonkajší plášť, materiál: PE-X
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 5 m
- Prierez vodiča: 8x 0,25 mm²
- Pripojenie vodiča: Pripojenie vodiča
- Štandardné označenie: Konektor M12
- Indikátor stavu: nie
- Vonkajší plášť, farba: čiernosivá RAL 7021
- Použitie: Vonkajšie priestory
- Ďalšie vlastnosti odolnosti: odolný voči palivám (podľa IEC 60811, 168 h pri 70 °C); odolný voči UV žiareniu (podľa DIN VDE 0276-605)
- Kódovanie: A
- Izolačný odpor: ≥ 100 MΩ*km (pri 20 °C)
- Kontaktný materiál: CuSn
- Skúšobné napätie: ≥ 3000 V AC (iskrová skúška)
- Indikátor stavu k dispozícii: nie
- Materiál nosiča kontaktov: PP
- Hmotnosť šnúry: 81 kg/km
- Tienené: áno
- Typ kábla: PE-X čierny [28X]
- Konštrukcia vodiča signálneho kábla: 32 x 0,10 mm
- Signálny vodič AWG: 24
- Priemer drôtu vrátane izolácie: 1,17 mm ±0,02 mm
- Materiál izolácie vodiča: PE-X
- Jednoduchý vodič, farba: biela, hnedá, zelená, žltá, sivá, ružová, modrá, červená
- Hrúbka vnútornej steny: cca 0,50 mm
- Hrúbka vonkajšej steny plášťa: cca 0,70 mm
- Celkové prameňovanie: 8 prameňov okolo výplne po jadro
- Menovité napätie kábla: ≤ 300 V AC
- Minimálny polomer ohybu, trvalo nainštalovaný: 5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 37 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 73 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 000 000, polomer ohybu: 10 x D, pojazdová vzdialenosť: 10 m, rýchlosť pojazdu: 3 m/s, zrýchlenie: 10 m/s²
- Odolnosť voči horeniu: podľa DIN EN 60332-1-2; podľa DIN EN 50266-2-5
- Odolnosť voči olejom: podľa DIN EN 60811-2-1, 168 h pri 100 °C; podľa DIN EN 50306
- Špeciálne vlastnosti: Indukčnosť cca 0,48 mH/km; radiačne zosieťované
- Počet káblových vývodov: 1
- Párovacie cykly: ≥ 100
- Pripojenie 1: Pripojenie 1
- Typ kódovania: A
- Port 2: Port 2
- Hrúbka izolačnej steny: cca 0,25 mm (izolácia drôtu)
- Maximálny odpor vodiča: ≤ 78 Ω/km (pri 20 °C)
- Bez halogénov: podľa DIN VDE 0472 časť 815; podľa DIN EN 50267-2-1
- M12: M12
- Optické pokrytie obrazovky: 85 %
- Skúšobné napätie vodiča/tienenie: ≥ 1000,00 V AC (počas 10 s)
- Materiál tela rukoväte: PP
- Materiál skrutky: Nehrdzavejúca oceľ
- Teplota okolia (prevádzka) (zástrčka/zásuvka): -40 °C ... 105 °C (zástrčka/zásuvka)
- Prevádzková kapacita: cca 80 pF (vodič-vodič); cca 125 pF (tienený drôt)
- Výplňový materiál: PP priadza
- Celková dĺžka lanka: 67 mm
- PE-X čierna [28X]: PE-X čierna [28X]
- Teplota okolia (prevádzková): -40 °C ... 85 °C (pri rýchlych zmenách teploty (podľa IEC 60512-11-4))
- Typ
SAC-8P-M12MS/ 5,0-28X SH OD
- Kategória výrobku
kábel pre senzor/aktor
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
kábel, otvorený koniec
- Počet pólov
8
- Dĺžka kábla
5 m
- Materiál plášťa
PE-X
- Menovité napätie
30 V/AC
30 V/DC
- Vonkajší Ø
7.25 mm
- Prierez vodiča (káble senzor-aktor)
0.25 mm²
- Pripojenie
voľný koniec vedenia
- Typ závitu, šírka pripojenie
M12
- Farba kábla
čiernosivá (RAL 7021)
- Kódovanie
typ A
- Materiál kontaktu
CuSn
- Kontaktná plocha
Ni / Au
IP65
IP67
IP68
IP69K
- Vlastnosti
bez halogénov
tienený
- Min. teplota
-40 °C
- Max. teplota
105 °C
- Číslo výrobcu
1407280
- Obsah
1 ks
- Priemer
7.25 mm
- Ø kábla do
7.25 mm
- Priemer kábla (rozsah)
7.25 mm (max)
- Menovité napätie
30 V
- Tienený
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3586371 Phoenix Contact SAC-8P-M12MS/ 5,0-28X SH OD kábel pre senzor/aktor, 1407280, piny: 8, 5 m, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3586371 Phoenix Contact SAC-8P-M12MS/ 5,0-28X SH OD kábel pre senzor/aktor, 1407280, piny: 8, 5 m, 1 ks
Popis
Kábel senzora/akčného člena, 8-pólový, PE-X/PE-X bez halogénov, čiernosivý RAL 7021, tienený, priamy konektor M12, kódovanie: A, na voľný koniec vodiča, dĺžka kábla: 5 m, pre vonkajšie použitie, s vrúbkovaním z nehrdzavejúcej ocele
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
