Name: Phoenix Contact SACB-4/ 8-C QO 1156003 box snímača/aktora rozdeľovač QUICKON 1 ks Piece
Brand: Phoenix Contact
SKU: 3565110
Availability: BackOrder

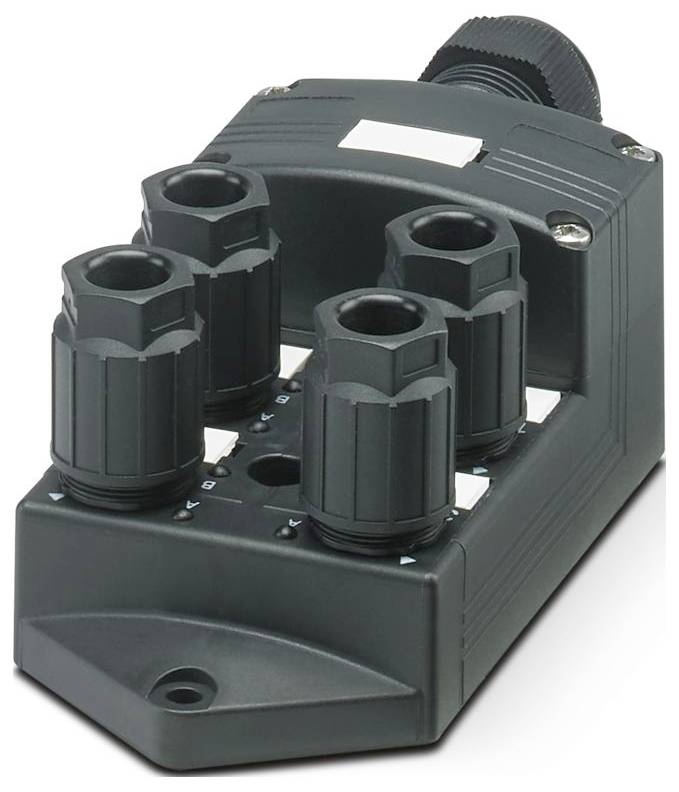

Phoenix Contact SACB-4/ 8-C QO 1156003 box snímača/aktora rozdeľovač QUICKON 1 ks Piece-0

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

box snímača/aktora

Počet signálnych miest

Počet rozdeľovačov

Osadenie

dvojité

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

11 Ks

Počet

Celkom (73,99 € / kus)

73,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet pólov: 5
Menovité napätie UN: 48 V AC; 60 V DC
Typ pripojenia: Zásuvné skrutkové pripojenie
Šírka: 58 mm
výška 45 mm
Trieda horľavosti podľa UL 94: V0
Materiál puzdra: PBT
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP65
Teplota okolia (prevádzka): -30 °C ... 80 °C; -5 °C ... 50 °C (počas montáže)
Materiál tesnenia: FKM
Dĺžka: 131 mm
Materiál kontaktnej plochy: Sn
Vonkajší priemer potrubia: 7 mm ... 12 mm
Aplikačná poznámka: Káble s 5 vodičmi môžu mať maximálny prierez pripojenia 0,5 mm²/AWG 20.
Pripojenie vodiča: Pripojenie vodiča
Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
LED: nie
Materiál kontaktu: oceľ/meď
Počet slotov: 4
Celkový menovitý prúd: 10 A
Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
Menovitý prúd na slot: 4 A
Typ pripojenia senzora/akčného člena: QUICKON
Priradenie pripojenia: Priradenie pripojenia
Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 1-4 / 1 (+48V) = UN; 1-4 / 3 (0V) = 0V; 1-4 / 5 (PE) = PE
Indikátor stavu k dispozícii: nie
Materiál tesnenia O-krúžku: FKM
Materiál nosiča kontaktov: PA 6.6
Materiál kontaktnej strany hlavného kábla: zliatina medi
Materiál kontaktnej plochy (strana hlavného kábla): Ni
Prierez flexibilného signálneho kábla: 0,14 mm² ... 0.5 mm²
Prierez flexibilného pripojenia napájacieho zdroja: 0,14 mm² ... 0.5 mm²
Prierez flexibilného signálneho kábla AWG: 26 ... 20
Prierez flexibilného pripojenia napájacieho zdroja AWG: 26 ... 20
Dĺžka odizolovania signálneho vodiča: 7 mm
Dĺžka odizolovania plášťa: 50 mm (hlavný kábel)
Uťahovací moment pre skrutku krytu: 0,35 Nm
Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,5 Nm
Uťahovací moment pre prevlečnú maticu: 4 Nm
Materiál zalievacej hmoty: PUR
Materiál kontaktného nosiča, strana kábla: PA 6.6 V0
Veľkosť kľúča pre prevlečnú maticu: 16 mm
Materiál izolácie jadra: PVC/PE/PP/guma

Druh obalu: Piece

Kategória výrobku: box snímača/aktora

Počet signálnych miest: 4

Osadenie: dvojité

Typ: SACB-4/ 8-C QO

Hlavné vedenie: áno

Počet rozdeľovačov: 4

Stavový indikátor: bez LED

Druh signálu: Universal

Pripojenie: zasúvacie skrutková prípojka

Šírka: 58 mm

Dĺžka: 131 mm

: IP65

Prúdová zaťažiteľnosť na každý slot: 4 A

Celkový prúd (jednoduché napájanie): 10 A

Max. teplota: 80 °C

Min. teplota: -30 °C

Max. prierez pripojovacieho vodiča: 0.5 mm²

Min. prierez pripojovacieho vodiča: 0.14 mm²

Druh pripojenia (rozdeľovacia boxy): prípojka QUICKON

Materiál puzdra: PBT

Počet kontaktov: 5

Číslo výrobcu: 1156003

Obsah: 1 ks

Pólov: 5

V: 45 mm

Prúdová zaťažiteľnosť (spolu): 10 A

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 2 A

Prevádzkové napätie: 48 V

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Počet rozdeľovačov

Počet signálnych miest

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Piece

Objednávacie číslo:3565886

Doručenie: St 4. 11.

85 KsConrad Electronic

Min.: 1

Násobky: 1

164,99 €^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Single

Objednávacie číslo:3565909

Doručenie: St 4. 11.

60 KsConrad Electronic

Min.: 1

Násobky: 1

85,99 €^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Single

Objednávacie číslo:3565938

Doručenie: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

81,99 €^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 box snímača/aktora 1 ks Piece

Objednávacie číslo:3566244

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

61,99 €^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 box snímača/aktora rozdeľovač M8 s plastovým závitom 50 ks

Objednávacie číslo:3568146

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

3 555,00 €^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 box snímača/aktora 1 ks

Objednávacie číslo:3566160

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

79,99 €^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 box snímača/aktora rozdeľovač M8 s plastovým závitom 1 ks

Objednávacie číslo:3566165

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

95,99 €^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 box snímača/aktora viacpólový rozvádzač 1 ks

Objednávacie číslo:3566168

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

144,99 €^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks

Objednávacie číslo:3566183

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

179,99 €^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Piece

Objednávacie číslo:3566143

Nie je k dispozícii

Conrad Electronic

Min.: 1

Násobky: 1

204,99 €^*

Na stiahnutie

Datasheet

Datasheet 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 box snímača/aktora rozdeľovač QUICKON 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 box snímača/aktora rozdeľovač QUICKON 1 ks Piece

Popis

Rozvodná skrinka, typ pripojenia: QUICKON, 0,14 mm² ... 0,75 mm², Počet zásuvných drážok: 4, Počet pólov: 5, Konfigurácia zásuvných drážok: dvojitá, Indikátor stavu: nie, Univerzálny; Pripojenie hlavného vedenia: Zásuvná skrutková svorka 180°, Tienenie: nie, Pri pripojení 5 vodičov je možné pripojiť max. 0,5 mm²
