Ilustračný obrázok

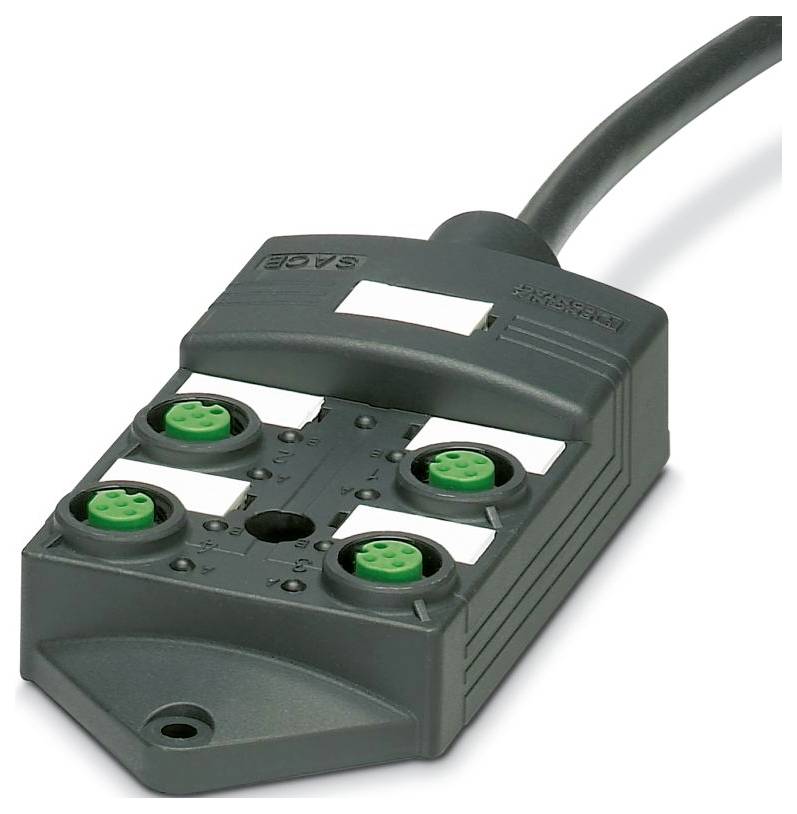

Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 box snímača/aktora rozdeľovač M12 s plastovým závitom 1 ks
Kategória výrobku
box snímača/aktora
Počet signálnych miest
4
Počet rozdeľovačov
4
Osadenie
dvojité
Typ
SACB-4/ 8-L-15,0PUR SCO P
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
40 Ks
Počet
Celkom (109,99 € / kus)
109,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Počet pólov: 11
- Menovité napätie UN: 24 V DC
- Šírka: 54 mm
- výška 23 mm
- Trieda horľavosti podľa UL 94: V0
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP65; IP67
- Teplota okolia (prevádzka): -25 °C ... 80 °C
- Normy/predpisy: IEC 61076-2-101
- Dĺžka: 117 mm
- Materiál kontaktnej plochy: pozlátený
- Vonkajší priemer kábla: 8,70 mm ±0,2 mm
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 15 m
- Prierez kábla: 8x 0,5 mm² (signálový vodič); 3x 1 mm² (silový vodič)
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M12
- Vonkajší plášť, farba: čierna RAL 9005
- Použitie: Štandardné
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám
- Kódovanie: A
- LED: áno
- Materiál kontaktu: zliatina medi
- Skúšobné napätie: 2000 V
- Počet slotov: 4
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 12 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Typ pripojenia senzora/akčného člena: Zásuvka M12
- Uťahovací moment pre otvor kábla snímača/akčného člena: 0,4 Nm
- Priradenie pripojenia: Priradenie pripojenia
- Slot/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4-2 / 2 VB BN;1-4 / 3 (0V) = BU;1-4 / 5 (PE) = GNYE
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: PBT
- Materiál tesnenia O-krúžku: NBR
- Materiál nosiča kontaktov: PA
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,5 Nm
- Materiál zalievacej hmoty: PUR
- Lokálna diagnostika: Zelená LED dióda napájacieho napätia; žltá LED dióda indikátora stavu I/O
- Monitorovaná funkcia: Napájacie napätie
- Optické znázornenie: Zelená LED dióda
- PUR/PVC čierna [PUR]: PUR/PVC čierna [PUR]
- Hmotnosť šnúry: 122 kg/km
- Štýl UL AWM: 20549
- Tienené: nie
- Typ kábla: PUR/PVC čierny [PUR]
- Konštrukcia vodiča signálneho kábla: 28 x 0,15 mm
- Signálny vodič AWG: 20
- Konštrukcia vodičov napájania: 56x 0,15 mm
- Napájanie AWG: 17
- Priemer vodiča vrátane izolácie: 1,5 mm ±0,1 mm (signálový vodič); 2,1 mm ±0,1 mm (silový vodič)
- Materiál izolácie drôtu: PVC
- Jednožilový vodič, farba: hnedá, modrá, zelená/žltá, biela, zelená, žltá, sivá, sivá/ružová, červená/modrá, biela/zelená, hnedá/zelená
- Hrúbka vnútornej steny: ≥ 0,15 mm
- Hrúbka vonkajšej steny: ≥ 0,38 mm
- Celkové splietanie: Žily splietané vo vrstvách
- Menovité napätie kábla: 300 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 7,5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Minimálny polomer ohybu, trvalo nainštalovaný: 66 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 87 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 500 000, polomer ohybu: 87 mm, dráha pohybu: 2 m, rýchlosť pohybu: 2 m/s
- Odolnosť voči horeniu: DIN EN 50265
- Odolnosť voči oleju: podľa VDE 0472 časť 803
- Špeciálne vlastnosti: bez silikónu
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
4
- Osadenie
dvojité
- Typ
SACB-4/ 8-L-15,0PUR SCO P
- Hlavné vedenie
áno
- Počet rozdeľovačov
4
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
zásuvka M12
- Šírka
54 mm
- Dĺžka
117 mm
IP65
IP67
- Prúdová zaťažiteľnosť na každý slot
4 A
- Celkový prúd (jednoduché napájanie)
12 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. prierez pripojovacieho vodiča
1 mm²
- Min. prierez pripojovacieho vodiča
0.5 mm²
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M12
- Materiál puzdra
PBT
- Počet kontaktov
5
- Číslo výrobcu
1097602
- Obsah
1 ks
- Dĺžka kábla
15 m
- Pólov
5
- V
23 mm
- Prúdová zaťažiteľnosť (spolu)
12 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Hĺbka
117 mm
- Prevádzkové napätie
24 V
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 box snímača/aktora rozdeľovač M12 s plastovým závitom 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563787 Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 box snímača/aktora rozdeľovač M12 s plastovým závitom 1 ks
Popis
Rozvodná skrinka, Použitie: Štandardná, Typ pripojenia: Zásuvka M12 (plastová), Počet zásuviek: 4, Počet pólov: 5, Kódovanie: A, Konfigurácia zásuviek: Dvojitá, Indikátor stavu: Áno, PNP; Pripojenie k hlavnej linke: Pevné pripojenie 180°, PUR/PVC, Dĺžka kábla: 15 m, Tienenie: Nie
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
