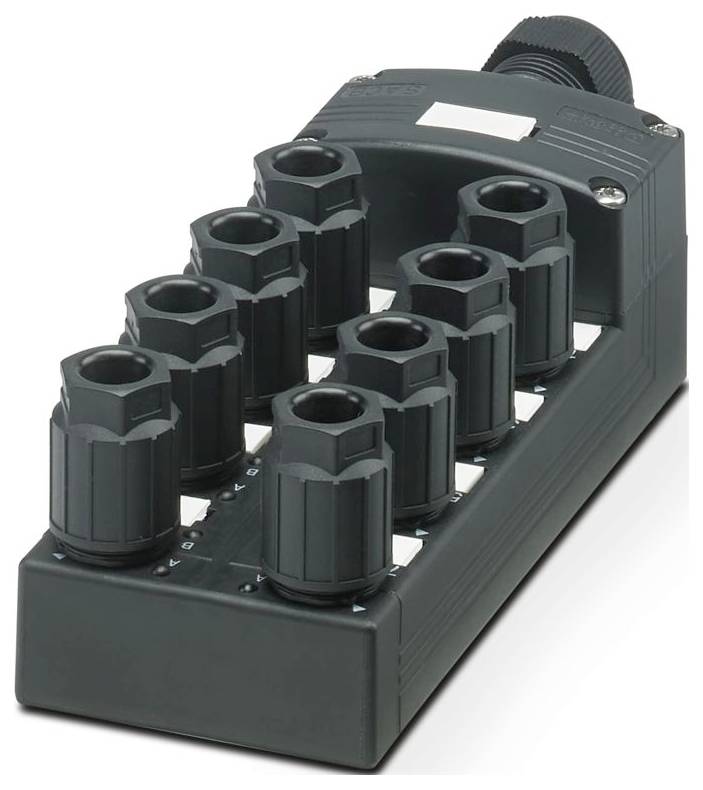

Phoenix Contact SACB-8/16-PT QO 1175447 box snímača/aktora 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
box snímača/aktora
Počet signálnych miest
8
Počet rozdeľovačov
8
Osadenie
dvojité
Typ
SACB-8/16-PT QO
Datasheety: (PDF)
72 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
85,36 €
3
3% = 2,37 €
82,99 €
5
4% = 3,31 €
82,05 €
10
5% = 3,95 €
81,41 €
25
5% = 4,65 €
80,71 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Technické parametre
- Počet pólov: 5
- Menovité napätie UN: 48 V AC; 60 V DC
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 58 mm
- výška 45 mm
- Trieda horľavosti podľa UL 94: V0
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP65
- Teplota okolia (prevádzka): -30 °C ... 80 °C; -5 °C ... 50 °C (počas montáže)
- Materiál tesnenia: FKM
- Dĺžka: 168 mm
- Materiál kontaktnej plochy: Sn
- Vonkajší priemer kábla: 7 mm ... 12 mm
- Aplikačná poznámka: Káble s 5 vodičmi môžu mať maximálny prierez pripojenia 0,5 mm²/AWG 20.
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- LED: nie
- Materiál kontaktu: oceľ/meď
- Počet slotov: 8
- Celkový menovitý prúd: 10 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 4 A
- Typ pripojenia senzora/akčného člena: QUICKON
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/Pól = Farba vodiča alebo pripojenie: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+48) V) = UN;1-8 / 3 (0V) = 0V;1-8 / 5 (PE) = PE
- Indikátor stavu k dispozícii: nie
- Materiál tesnenia O-krúžku: FKM
- Materiál nosiča kontaktov: PA 6.6
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy na strane kábla hlavného kábla: Sn
- Prierez flexibilného signálneho kábla: 0,14 mm² ... 0.5 mm²
- Prierez flexibilného pripojenia napájacieho zdroja: 0,14 mm² ... 0.5 mm²
- Prierez flexibilného signálneho kábla AWG: 26 ... 20
- Prierez flexibilného pripojenia napájacieho zdroja AWG: 26 ... 20
- Dĺžka odizolovania signálneho vodiča: 8 mm
- Dĺžka odizolovania plášťa: 50 mm (hlavný kábel)
- Uťahovací moment pre skrutku krytu: 0,35 Nm
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,5 Nm
- Uťahovací moment pre prevlečnú maticu: 4 Nm
- Materiál zalievacej hmoty: PUR
- Materiál kontaktného nosiča, strana kábla: PA 6.6 V0
- Veľkosť kľúča pre prevlečnú maticu: 16 mm
- Materiál izolácie jadra: PVC/PE/PP/guma
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
8
- Osadenie
dvojité
- Typ
SACB-8/16-PT QO
- Počet rozdeľovačov
8
- Stavový indikátor
bez LED
- Druh signálu
Universal
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Šírka
58 mm
- Dĺžka
168 mm
IP65
- Prúdová zaťažiteľnosť na každý slot
4 A
- Celkový prúd (jednoduché napájanie)
10 A
- Max. teplota
80 °C
- Min. teplota
-30 °C
- Max. prierez pripojovacieho vodiča
0.75 mm²
- Min. prierez pripojovacieho vodiča
0.14 mm²
- Druh pripojenia (rozdeľovacia boxy)
prípojka QUICKON
- Materiál puzdra
PBT
- Počet kontaktov
5
- Číslo výrobcu
1175447
- Obsah
1 ks
- Pólov
5
- V
45 mm
- Prúdová zaťažiteľnosť (spolu)
10 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Prevádzkové napätie
48 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 box snímača/aktora 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 box snímača/aktora 1 ks
Popis
Rozvodná skrinka, typ pripojenia: QUICKON, 0,14 mm² ... 0,75 mm², Počet zásuvných drážok: 8, Počet pólov: 5, Konfigurácia zásuvných drážok: dvojitá, Indikátor stavu: nie, Univerzálny; Pripojenie k hlavnej linke: 180° zásuvný konektor, Tienenie: nie, Pri pripojení 5 vodičov je možné pripojiť max. 0,5 mm²
